Большим недостатком танка было увеличение дифферента на нос при движении из-за формы корпуса, неудачного положения центра тяжести машины и высокого прохождения ватерлинии.

В 1932 году были сконструированы и изготовлены опытные образцы плавающих колесно-гусеничных танков ПТ-1 и ПТ-1 А. Оба образца имели массу 14-15 т, пулеметно-пушечное вооружение, поэтому размеры корпуса были соответственно увеличены и корпусам были приданы более обтекаемые формы. Двигатель размещался в кормовой части корпуса и был связан с оригинальной, но сложной трансмиссией: главным фрикционом сухого трения, коробкой передач с механизмом поворота, в качестве которого использовался двойной дифференциал, двумя коробками отбора мощности на гребные винты и двумя бортовыми передачами.

При движении танка без гусеничных цепей ведущими колесами являлись все опорные катки, в ступицы которых были встроены редукторы. Подвод мощности ко всем каткам осуществлялся от КП через две бортовые карданные передачи и конические редукторы. Для управления танком на колесном ходу использовался поворот передних и задних пар опорных катков.

Танк ПТ-1 А отличался от ПТ-1 более длинным корпусом, усиленной броневой защитой, установкой одного гребного винта вместо двух, введением в систему управляемых колес механизма отключения поворота задних колес для повышения устойчивости движения на больших скоростях, упрощенной схемой силовой передачи за счет отказа от подвода мощности к передней паре катков и другими изменениями. Оба танка имели большие скорости движения по дорогам и по воде (10 км/ ч) по сравнению с предшествующими машинами.

Эти танки были одними из первых колесно-гусеничных плавающих танков, но из-за большой сложности трансмиссии и приводов управления, малого запаса плавучести, недостаточной проходимости при движении на колесах дальнейшего развития не получили.

В том же 1932 году был разработан опытный образец плавающего бронеавтомобиля БАД-2 массой 4,6 т, который мог превращаться в бронеавтодрезину для движения по железной дороге после замены обычных колес на металлические с ребордами. Экипаж 4 человека. Броня 6 мм. БАД-2 был создан на базе шасси трехосного грузового автомобиля «Форд-Тимкен» с установкой на крыше броневого корпуса двух башен: верхней передней с 37 мм пушкой и нижней задней с пулеметом 7,62 мм. Еще один такой же пулемет устанавливался в лобовом листе корпуса справа. Для повышения проходимости на заднюю пару колес могли надеваться гибкие гусеничные ленты. Кормовой гребной винт и водооткачивающий насос в корпусе обеспечивали движение по воде. Двигатель карбюраторный мощностью 40 л. с. Скорости движения: на колесах 70 км/ч, по железной дороге 90 км/ч, при установке на задние колеса гусеничных цепей 50 км/ ч и по воде 6 км/ч.

В течение 1932-1933 гг. были разработаны две модификации плавающего танка Т-37 весом 2,9 т и Т- 37А весом 3,2 т. Последняя модификация отличалась от первой небольшим увеличением веса и длины, а также установкой небольших бортовых поплавков, что было характерным внешним отличием. Боевое отделение и отделение управления были совмещены – командир размещался справа, а механик-водитель слева. Приводы управления были сдублированы для командира, который размещался в небольшой башне с пулеметом, смещенной к правому борту. Из-за тесноты боевого отделения экипажи комплектовались танкистами небольшого роста. Условия обитаемости в танке были тяжелые: теснота, неблагоприятные температурные и шумовые характеристики. Двигатель был установлен по продольной оси машины, и один его конец был связан через сцепление, коробку передач и дифференциал автомобильного типа с передними ведущими колесами гусеничного движителя, а с другой стороны двигателя отбиралась мощность через специальный привод на водоходный движитель – гребной винт, установленный в кормовой нише. Удельная мощность модификаций танка составляла 12,5-13,8 л.с./т. Отбор мощности с обеих сторон коленчатого вала двигателя был необычен и рационален, так как упрощал общую компоновку машины.

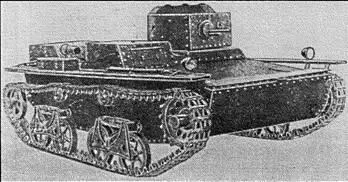

Плавающий танк Т-37А

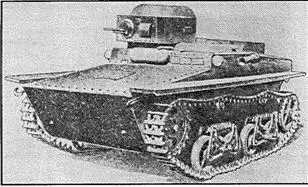

Плавающий танк Т-38

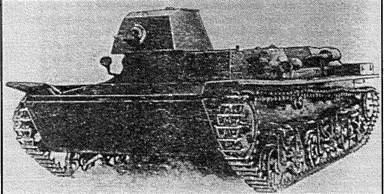

Плавающий танк ТМ

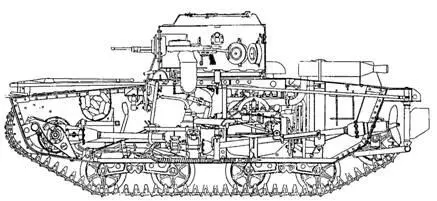

Продольный разрез танка Т-38

Схема установки гребного винта и водяного руля на плавающем танке Т-38

Другой конструктивной особенностью этого танка было использование для движения по воде кормового гребного винта с поворачивающимися лопастями, который позволял получать задний ход машины на плаву без изменения направления вращения гребного винта. Но близкое расположение винта относительно корпуса ухудшало его тяговые характеристики. Для управления на воде использовался водяной руль, установленный за гребным винтом. Для удаления из корпуса воды на коробке отбора мощности устанавливался специальный насос.

В 1934 году были изготовлены два опытных образца плавающего колесно-гусеничного танка Т-43 *. Образцы отличались друг от друга формой корпусов, конструкцией башен, схемами силовой передачи, водоходными движителями, массой танков и конструкцией ходовой части. Особенностью компоновки было размещение двигателя ГАЗ- АА в кормовой части поперек корпуса. Силовая передача механическая с распределением мощности на четыре ведущих опорных катка. У одного образца водоходным движителем был кормовой гребной винт, у другого – лопатки на ведущих колесах.

* См. подробнее «ТиВ» №4/98.

Низкая надежность, сложность конструкции, нерациональное распределение веса по опорным каткам и плохая проходимость на колесном ходу были основными причинами отказа от продолжения работ по этой модели танка.

В 1935 году на базе автомобиля «Форд-Тимкен» был создан плавающий трехосный с колесной формулой 6 х 4 бронеавтомобиль ПБ^Ф. Особенностями конструкции были: несущий безрамный броневой корпус с боковыми понтонами, заполненными прессованной пробкой, установкой в башне 45 мм пушки и спаренного с ней пулемета калибра 7,62 мм и такого же пулемета в шаровой установке лобового листа корпуса; подвод мощности к гребному винту от червяка главной передачи заднего моста при одновременном вращении всех колес двух задних мостов, что не позволило при малой мощности двигателя иметь более высокие скорости движения по воде; управление на воде за счет поворота передних управляемых колес.
