Техника и вооружение 1999 02

* – с ракетой ЗР10/ЗР9

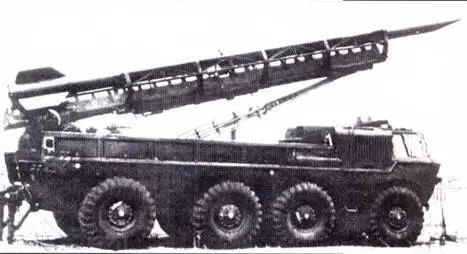

Пусковая установка 9П113 в боевом положении

Пусковая установка 2П16 комплекса «Луна»

Пусковая установка 9П113 комплекса «Луна-М»

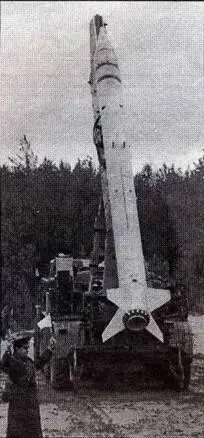

Опытная пусковая установка 2П21 комплекса «Луна»

Уважаемые читатели! По Вашим многочисленным просьбам мы продолжаем рассказ об американских тяжелых танках, начатый в сентябрьском номере нашего журнала за 1998 год.

В то время, когда в С'111 А дорабатывали и принимали на вооружение тапки Ml03, специалисты продолжали проектировать образцы экспериментальных тяжелых танков, конструкция которых во многом базировалась на опыте, полученном при разработке М103.

Так, 12 октября 1951 г. было принято решение создать опытные тяжелые танки с основным вооружением в так называемой «качающейся» башне и с автоматизированной системой заряжания.

Идея «качающейся» башни была позаимствована американскими инженерами во Франции, где к этому времени подобные башни уже устанавливались на танках АМХ-13 и АМХ-50. «Качающаяся» башня состояла из двух половин – нижней, поворачивающейся па потопе на 360" и верхней, в которой само орудие устанавливалось жестко. Верхняя часть башни могла двигаться в вертикальной плоскости для наведения орудия. Благодаря этому, казенник артсистемы оставался всегда неподвижен и, следовательно, позади него можно было сравнительно легко разместить автомат заряжания.

Новый американский танк, получивший обозначение Т57 (по американской послевоенной терминологии – «120-мм пушечный танк Т57»), должен был базироваться на шасси танка Т43 и при этом иметь «качающуюся» башню со 120-мм орудием на тяжелых наружных цапфах. С орудием был спарен 7,62-мм пулемет (слева), а справа находился телескопический прицел. Автомат заряжания размещался в массивной задней части башни и состоял из подающего устройства и 8-ми зарядного барабана, находившегося под затвором орудия. В барабан, приводящийся в действие с помощью гидравлики, могли заряжаться боеприпасы трех типов, выбор которых осуществляли наводчик или командир танка. Стреляные гильзы выбрасывались через специальный люк на крыше башни. Следует, впрочем, отмстить, что общий боекомплект танка Т57 составлял всего 18 снарядов. По мнению американских военных этого было явно недостаточно. Относительно небольшим (из-за массивной ниши башни, отклонявшейся при подъеме орудия вниз, на моторный отсек) был и угол вертикальной наводки орудия.

По первоначальному заданию изготовили две опытные башни с вооружением. Шасси танка Т43Е1 было модифицировано для установки новых башен, однако по ряду причин программа в январе 1957 г. была аннулирована. Следует отметить, что одним из факторов, фатально сказавшихся на судьбе американских танков с «качающейся» башней, стала катастрофическая задержка с поставкой внутреннего оборудования для первого образца Т57. Долгострой, естественно, не внушал доверия военным, а, кроме того, в тот период появилась перспектива создания более легких танков, способных нести аналогичное вооружение. В итоге, башни танка Т57 списали на лом, а шасси решили сохранить для дальнейших экспериментов.

Аналогичная участь постигла и танк Т58, также с «качающейся» башней. Его главным оружием должна была стать 155-мм пушка, оснащенная автоматом заряжания. Теперь автомат заряжания оборудовался 6-ти зарядным магазином, располагавшимся позади затвора орудия. Барабан магазина имел раздельно-гильзовое заряжание, причем стреляные гильзы попадали сначала опять в магазин, а затем их вручную удалял заряжающий. Экипаж танка Т58 состоял из четырех человек, из них трос находились в башне (командир, наводчик и заряжающий).

Особенностью башен танков Т57 и Т58 стала конструкция крыши, оборудованной подвижной средней частью. При помощи гидравлики она могла откидываться вверх на угол 60° вместе с командирской башенкой и люком заряжающего. При этом крыша должна была служить защитным щитом во время срочной эвакуации экипажа.

Также как и в случае с Т57, было заказано две башни для танка Т58, и планировалась их установка на шасси Т43 Е1, но одновременное замораживание проектов Т57 и Т58 поставило крест на всех работах в области «качающихся» башен. Таким образом, французский тип башни американские конструкторы так и не приняли. Несмотря на автомат заряжания в «качающейся» башне, в экипаже присутствовал четвертый танкист, который «дозаряжал» этот автомат. Заметим, что теоретически применение автоматической системы заряжания на американских опытных танках обеспечивало скорострельность до 23 выстрелов в минуту против двух при ручном заряжании, однако с магазином всего на шесть или на восемь выстрелов такой темп стрельбы был явно недостижим.

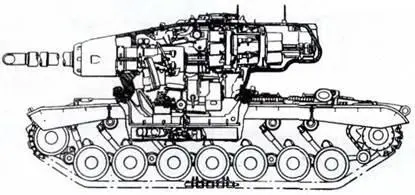

Танк Т58
