Заметим, что сухопутных орудий калибра 180-мм в РККА не было. А использовать штатный 180-мм морской снаряд весом 97,5 кг было нецелесообразно, так как он был рассчитан на давление в канале ствола 2700 кг/см² , то есть давление, не допустимое для столь тонкого ствола, как у Бр-21. Кроме того, при снаряде весом около 100 кг «откат перегружал лафет». Исходя из этого, было решено для Бр-21 спроектировать новый снаряд весом 80 кг. Заряжание, естественно, было картузным, как и на остальных отечественных системах большой и особой мощности.

Ствол Бр-21 был наложен на лафет Б-4 без какого-либо изменения самого лафета. В новой системе использовалась ствольная повозка Бр-10, у которой было изменено крепление ствола. 20 декабря 1939 года система Бр-21 поступила с «Баррикад» на АНИОП. За неимением снарядов весом 80 кг пушка была испытана снарядами чертежа 121А весом 97,5 кг от морской 180-мм пушки Б-1-П. На АНИОПе из Бр-21 сделано 36 выстрелов, из них 24 на усиленном заряде.

При стрельбе система деформаций и поломок не имела. Кучность оказалась существенно лучше, чем у Бр-2. По расчетам живучесть Бр-21 составляла 340 выстрелов.

Калибр, мм 180

Длина ствола, мм/кпб 7350/40,8

Крутизна нарезов (постоянная), кпб 25

Число нарезов 48

Глубина нареза, мм 1,78

Вес ствола с затвором, кг 5350

Длина отката, мм:

длинного 1325-1380

короткого 850-865

Высота линии огня, мм 1920

Длина системы в походном положении, мм:

без ствола 8820

со стволом 13 180

Вес снаряда, кг 80

Вес заряда, кг 21

Начальная скорость, м/с 750

Дальность, м 24 000

Давление в канале ствола, кг/см² 2500

При сравнении Бр-19 с Бр-2 выяснилось:

а) Фугасное действие 180-мм снаряда весом 97,5 кг, содержащего 7 кг взрывчатого вещества, и 152-мм снаряда весом 49 кг, содержащего 6,5 кг взрывчатого вещества, приблизительно одинаково. Морской снаряд рассчитан на более высокое давление в канале ствола и предназначен для пробития корабельной брони, и поэтому имел так мало взрывчатого вещества.

б) На дистанции 9 км 180-мм снаряд пробивал по нормали броню толщиной 139 мм, а 152-мм – только 119 мм, то есть на 17% меньше.

в) Глубина проникновения в железобетон на дальности стрельбы 9120 м. [Табл. 64]

Конечно, Бр-21 могла бы эффективно работать по финским дотам на Карельском перешейке. Но, увы, АУ решило, что принимать Бр-21 на вооружение нецелесообразно. АУ не хотелось возиться с новым для армии калибром 180 мм, проектировать новые боеприпасы и т.д. Любопытно, что АУ, тем не менее, решило продолжить испытания системы на НИАПе, дабы узнать причины столь хорошей кучности Бр-21. [Табл. 65, 66]

История создания гаубицы

11.12.1926 г. на заседании Артиллерийского комитета было вынесено решение: «Поручить КБ Арткома в 4-6 месячный срок разработать проект 203-мм гаубицы большой досягаемости…» Письмом № 5 I 225/12Я5 от 22. 03. 1927 г. АК предписал КБ Арткома составить общие проекты 122-мм корпусной пушки, 203-мм гаубицы АРГК и 152-мм пушки АРГК. Руководителем работ по проектированию 203-мм гаубицы был А. А. Лендер, а после его смерти – А.Г. Гаврилов.

Проект гаубицы был закончен 16.01.1928 г. Он был составлен в двух вариантах. В одном – с дульным тормозом, во втором – без него. Тела орудий и баллистика в обоих вариантах были одинаковы. Предпочтение отдали стволу без дульного тормоза. [Табл. 67]

Калибр, мм 203,4

Длина ствола (без дульного тормоза), мм/кпб 4617/22,7

Крутизна нарезов (постоянная), кпб/град 25/7°10'

Число нарезов 68

Глубина нареза, мм 2.0

Угол ВН. град +60°

Высота линии огня, мм 2000

Ширина хода, мм 1930

Начальная скорость снаряда весом 100 кг, м/с 550

Рабочие чертежи качающейся части гаубицы были разработаны КБ Арткома, а рабочие чертежи станка лафета на гусеничном ходу – КБ завода «Большевик».

Первый опытный образец 203-мм гаубицы Б-4 был изготовлен на заводе «Большевик» в начале 1931 г. В июле-августе 1931 г. на НИАПе проводились стрельбы с целью подбора зарядов к Б-4. Серийное производство гаубиц Б-4 было начато на заводе «Большевик» в 1932 г.

Уже в 1932 г. провели модернизацию Б-4, позволившую улучшить ее баллистику. На тот же лафет был наложен более длинный (на 3 клб) и прочный ствол. Гаубицы со старым стволом получили наименование «Б-4 малой мощности» (ММ), а гаубицы с новым стволом – «Б-4 большой мощности» (БМ). Кроме большей длины ствола гаубицу БМ можно было отличить от гаубицы ММ по устройству казенника: бородка казенника большой мощности сзади имела вид прямоугольника с острыми краями, а бородка казенника малой мощности сужена кверху и скруглена. Иных внешних отличий гаубицы БМ и ММ не имели. Чтобы не возвращаться более к гаубицам ММ скажем, что они постепенно в ходе заводских ремонтов переделывались в БМ, и уже в послевоенное время о них не было слышно. Единственный уцелевший образец гаубицы ММ находится сейчас в Одессе на территории военного училища.

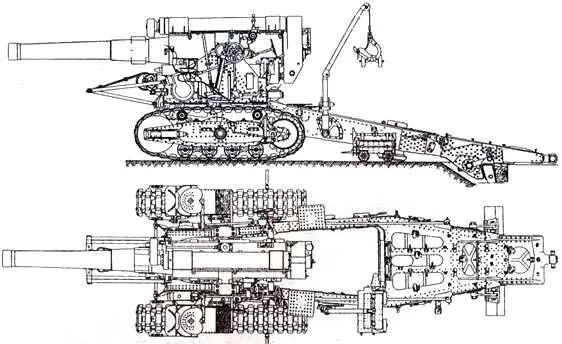

203-мм гаубица Б-4 в боевом положении при угле возвышения 0°

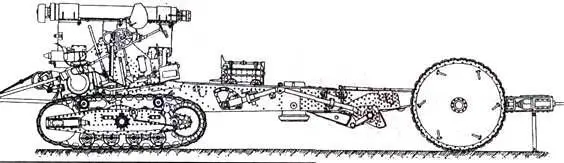

203-мм гаубица 6-4 в походном положении при раздельной возке. (Лафетная повозка)

203-мм гаубицы Б-4 на одном из довоенных парадов (нераздельная возка)

Официально 203-мм гаубица Б-4 была принята на вооружение 10.06.1934 г. В 1933 году производство гаубиц Б-4 было начато на заводе «Баррикады». В 1933 г. этот завод предъявил к сдаче лишь одну гаубицу, по и ее не смогли сдать до конца года. Первые две гаубицы Б-4 завод «Баррикады» сдал в I полугодии 1934 года.

Приспособление на каждом заводе («Большевик» и «Баррикады») конструкции гаубицы к своим производственным возможностям привело к выпуску двух практически различных конструкций. Для устранения этого влияния в 1937 году была проведена работа по выпуску единых чертежей. Но, судя по всему, полной унификации гаубиц добиться не удалось. Мало того, в 1938 году к производству Б-4 присоединился еще один завод – Новокраматорский.

До 1936 года канал гаубицы Б-4 имел ширину поля нареза 3 мм, а ширину нареза 6,974 мм. В 1936 году по распоряжению АУ ширина поля была увеличена до 3,974 мм. а ширина нареза уменьшена до 6,0 мм. После отстрела первых гаубиц с измененной нарезкой в АУ пошли жалобы на омеднение ствола. Но АУ ответило, что лучше омеднение, чем срыв полей нарезки, и приказало делать новую нарезку.
