Примечание: п.м. – погонный метр.

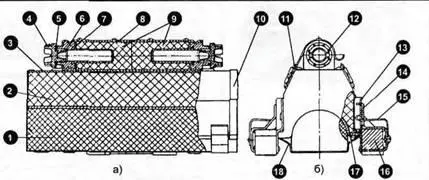

Рис.12. Кумулятивный заряд КЗУ-2:

а) – продольный разрез; б) – поперечный разрез; 1 – пенопластовый вкладыш; 2 – заряд ВВ (ТГ-40); 3 – корпус; 4 – пробка; 5 – прокладка; 6 – втулка; 7 – прокладка; 8- стакан; 9 – шашка ВВ A-XI-1; 10 – колпачок; 11 -кольцо; 12 – защелка; 13 – планка; 14 – скоба; 15 – пластинчатая пружина; 16 – магнит; 17 – кумулятивная облицовка; 18 – прижим.

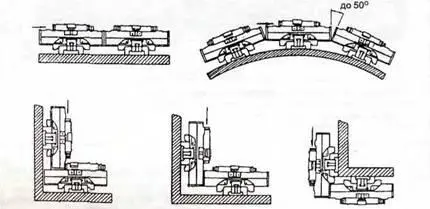

Рис.13. Схемы установки зарядов КЗУ-2 (стрелкой указано место установки электродетонатора или взрывателя)

Для проведения подрывных работ в условиях внештатных ситуаций, например, когда необходимо изготовить в кратчайший срок самодельную мину, используются сосредоточенные заряды (табл.10). Заряды СЗ-ЗА (рис.9), СЗ-6, СЗ-6М (рис. 10) могут применяться для подрывных работ под водой. Необходимо отметить, что заряды СЗ-ЗА, СЗ-6 и СЗ-6М могут успешно использоваться при подводных подрывных работах.

Кумулятивные заряды (табл.11) применяются для пробивания или перерезания толстых металлических плит при разрушении броневых и железобетонных оборонительных сооружений.

Конструкция и элементы кумулятивных зарядов КЗ-2, КЗУ-2 представлены на рис.11-13.

В инженерных войсках для проведения подрывных работ тротил и пластичные ВВ применяются в виде шашек, основные характеристики которых представлены в табл. 12,13.

Для передачи взрывного импульса при проведении подрывов в инженерных войсках широко используются детонирующие шнуры (табл.14).

Из всех боеприпасов, состоящих на вооружении Российской армии, инженерные боеприпасы замечательны тем, что они являются боеприпасами двойного назначения, т.е. могут быть использованы при проведении взрывных работ в народном хозяйстве для решения конкретных задач в горной, металлургической и в нефтедобывающей промышленностях. По этой причине не требуется финансирование для их утилизации. Инженерные боеприпасы, сроки эксплуатации которых подошли к концу, должны передаваться в гражданские организации, ведущие взрывные работы (например, в горнодобывающей промышленности). На металлургических комбинатах к настоящему времени скопились миллионы тонн, так называемых, скрабов, представляющих собой крупногабаритные многотонные объекты со значительным содержанием железа. В связи с кризисным состоянием нашей металлургической промышленности эти скрабы могут служить хорошей сырьевой базой. Но по понятным причинам такие скрабы невозможно транспортировать и загружать в доменные печи, т.е. требуется их разделка. В данном случае инженерные боеприпасы являются незаменимым инструментом для решения этой задачи. При этом технология разделки такого скраба заключается в следующем. С помощью подрыва кумулятивного заряда (КЗ-1, КЗ-2, КЗ-4) в скрабе создается кратер (значительный по глубине и диаметру), который заполняется ВВ и производится подрыв. В результате этих мероприятий скраб разрушается на части, поддающиеся транспортировке и загрузке в доменную печь. Это только один из тысячи примеров использования инженерных боеприпасов в народном хозяйстве.

Создание нового поколения высокоэффективных инженерных боеприпасов двойного назначения позволит, с одной стороны, обеспечить боевые действия Сухопутных войск и, с другой – их использование в народном хозяйстве (после истечения срока эксплуатации) значительно сэкономит финансовые ресурсы нашего государства.
