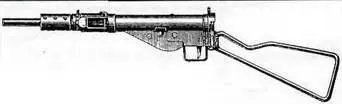

Пистолет-пулемет СТЭН, Мк.II

Дешевизна конструкции достигалась путем широкого применения в ней водопроводных труб – из них была изготовлена затворная коробка, переходящая в кожух ствола, а также плечевой упор. Все детали спусковою механизма изготовлялись штамповкой, затвор вытачивался на токарном станке. ПП имел флажковый селектор огня, предохранение осуществлялось путем утапливания под- пружиненной взводной рукоятки в затвор с одновременным введением ее в специальный полукруглый вырез в прорези затворной коробки. Коробчатый магазин с расположением боеприпасов в шахматном порядке вмещал 32 патрона 9X18 мм «Парабеллум». В конструкции широко применялась сварка. Самой сложной и требующей тщательности изготовления деталью ПП был ствол. Но при этом оружие легко разбиралось для чистки, смазки и профилактики. Что немаловажно при крайней простоте, граничащей с примитивностью, СТЭН, названный так по первым буквам фамилий создателей и названия фирмы изготовителя (Shepherd Turpin -ENfield), был надежен и, как ни странно, удобен в использовании. Конечно. это было оружие исключительно ближнего боя, с коротким стволом и примитивным диоптром в качестве прицельного приспособления.

Первьгй СТЭН – Мк. I – напоминал по «экстерьеру» «Ланчестер»: он имел относительно длинный ствол с пламегасителем, полностью закрытый кожухом, деревянное цевье и откидную переднюю рукоятку. В самом конце 1941 г. его приняли на вооружение, но на фирму Энфильд пришло категорическое указание – упростить новый ПП! В результате оружие приобрело свой характерный утилитарный вид. СТЭН Мк.2 имел приклад, согнутый из расплющенной трубы и приваренный к корпусу. Укороченный ствол наполовину торчал из короткого дырчатого кожуха. При стрельбе оружие удерживалось левой рукой за магазин. Мк.2 мог использоваться и с глушителем.

При эксплуатации нового оружия возникает как правило много проблем, но в случае со СТЭНом этого не произошло – те солдаты, которые получили его, влюбились в нескладного уродца всей душой! Легкий, удобный при переноске и хранении, безотказный ПП, выпускаемый к тому же массовой серией, стал достойным ответом немцам, широко применявшим индивидуальное автоматическое оружие на фронте с самого начала войны.

Пистолет-пулемет СТЭН, Мк.III

Пистолет-пулемет СТЭН. Mk.IV

Единственное нарекание вызвал не полностью закрытый кожухом ствол Мк.2. Он быстро нагревался, и « Томми» рисковали, неосторожно схватившись за него, оставить на нем кожу с пальцев. Для того, чтобы обезопасить стрелка, кожух ствола на новой модификации СТЭНа – Мк.3 был продлен вперед почти до дульного среза. Был также внедрен новый приклад, состоявший из грубы, к которой сзади была приварена пята плечевой упор, а спереди – штампованная плоская рукоятка. Аналогичный приклад стал применяться и на серийных Мк.2, так как оказался технологичнее плющенной трубы.

В ограниченных количествах выпускались СТЭНы для десантников и диверсантов – коммандос, совсем уж маленькие, со складным прикладом и «нормальной» пистолетной рукояткой Мк.4. А в конце войны англичане решили, видимо, шикануть и заказали Энфильду СТЭН с деревянным прикладом и двумя довольно нелепыми деревянными же пистолетными рукоятками передней и задней видимо, схема Томпсона понравилась. Так появился Мк.5, пик выпуска которого пришелся на уже послевоенное время.

Простота в изготовлении, эксплуатации, удобство (несмотря на крайне неприглядный внешний вид), наличие селектора огня сделали скромное оружие, сделанное в основном из водопроводных груб, одним из самых распространенных и популярных ПП мировой войны. СТЭН явился предметом многих подражаний в других странах, в частности, в Австралии ею выпускали с передней и задней пистолетными рукоятками с эбонитовыми щечками (австралийцы вообще очень любят комфорт) и со складным прикладом. Про германские «перепевы» СТЭНа речь шла выше. И наконец, после войны СТЭН явился прародителем ПП «Стерлинг», состоящего на вооружении по сей день.

Не забывая о том, что Австралия являлась во 2 мировую войну доминионом Англии, расскажем в британском разделе статьи о ПП, созданном в стране кенгуру и получившем довольно большое распространение.

Итак, в 1942г. австралиец Юджин Оуэн представил на рассмотрение чинов австралийской армии оригинальный ПП с расположением магазина не снизу, а сверху корпуса, с выбросом гильз вниз. В конструкции ощущалось анияние трех «школ»: английской, американской и чехословацкой. От английскою СТЭНа ПП Оуэна унаследовал крайнюю простоту конструкции, правда, водопроводные трубы были заменены трубами из оружейной стали. От идеологии оружия генерала Томпсона «австралиец» перенял длинный, не закрытый кожухом ствол калибра 9 мм с хорошим дульным компенсатором, а в процессе доводки – еще и переднюю пистолетную рукоятку. А вот компоновка с верхним расположением магазина была взята от чехословацко британского пулемета БРЭН. Основным ее достоинством считалась низкая линия огня, что особенно важно в окопной войне: не надо сильно высовывать голову из окопа для прицельной стрельбы из ПП. Но что было хорошо для массивного пулемета, отрицательно сказалось на балансировке легкого ПП, особенно с полным магазином. Выброс же гильз вниз оценивался весьма положительно обычно гильза, экстрагированная вверх или вбок, так и норовит залететь либо за шиворот, либо в рукав.

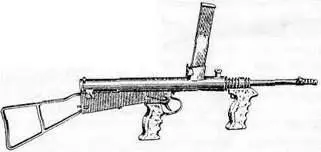

Пистолет-пулемет ОУЭН, Мк 1/42

Прицельное приспособление было смещено от оси симметрии оружия вправо, хота более логичным для стрелка правши было бы иметь прицел слева. «Портрет» ПП дополняла непомерно длинная затворная коробка, не несшая никакой функциональной нагрузки, ибо выбег затвора у «Оуэна» был минимальным, хотя прорезь для взводной рукоятки находилась у самого затыльника – опять же, техническая непродуманность. Приклад – сначала рамный, на позднейшей модификации сплошной деревянный – крепился к корпусу ПП клепкой. Флажок предохранителя переводчика огня, продуманного в отличие от остальной конструкции весьма неплохо, находился на корпусе оружия слева, под большим пальцем правой руки стрелка. Впоследствии такая схема стала широко распространена.
