Еще одним путем увеличения эффективности истребительной авиации стала разработка управляемых ракет класса «воз- дух-воздух». В 1943 г. инженер Макс Крамер предложил Техническому управлению Министерства авиации проект такой ракеты, получившей обозначение Х-4. Она управлялась по проводам и имела жидкостный двигатель BMW 109-448, разработанный под руководством Хельмута фон Зборовского.

Граф Зборовский родился в 1905 г. в Австрии. С 1934 г. работал на фирме BMW. Вступил в нацистскую партию и СС, получил звание унтерштурмфюрера. В 1938 г. он начал заниматься ЖРД, работающими на двухкомпонентном самовоспламеняющемся топливе. Под его руководством было разработано несколько двигателей для ракет и самолетов. Награжден Крестом «За военные заслуги» 1-й степени.

Создатель немецкой системы ПВО Йозеф Каммхубер (слева) и граф Хельмут фон Зборовский

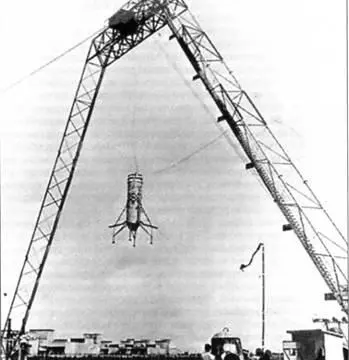

Стенд С.400 Р.1 совершает привязной полет

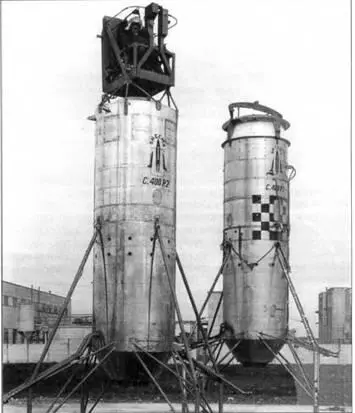

«Летающие Атары» фирмы SNECMA. На переднем плане – пилотируемый С.400 Р.2

Планами немецкого командования предусматривалась постройка почти двадцати тысяч ракет Х-4, но массированные налеты авиации союзников сорвали эти планы. Крупная партия ЖРД была уничтожена вместе с заводом фирмы BMW, а подготовленные к войсковым испытаниям ракеты попали под бомбежку на одном из аэродромов.

В самом конце войны в Германии начались разработки самолетов с вертикальным взлетом и посадкой (СВВП), которые могли кардинально решить проблему с уязвимостью взлетно- посадочных полос. Будучи рассредоточенными на небольших замаскированных площадках по пути следования «потока бомбардировщиков», они могли стать серьезной угрозой для самолетов союзников. Проектов было множество. В частности, на фирме Heinkel инженеры Курт Раингер и Герхард Шульц разрабатывали проект вертикально взлетающего истребителя Wespe (с нем. оса). Он взлетал и садился с вертикальным положением фюзеляжа. Для описания этого метода часто используется американский термин Tile sitter – дословно «сидящий на хвосте». Стоя на земле, Wespe опирался на 3 стойки шасси, прикрепленные к законцовкам хвостового оперения. Пилот находился в носовой части самолета лежа. Необходимую для вертикального взлета тягу обеспечивал шестилопастный воздушный винт, приводимый во вращение турбовинтовым двигателем. Для уменьшения диаметра винта, при сохранении необходимой тяги, его поместили в канал, образованный кольцевым крылом диаметром 6,2 м. Эту оригинальную идею и необычную форму самого крыла фирме Heinkel предложил Зборовский. Однако построить прототип Wespe немцы просто не успели.

В мае 1945 г. Зборовский находился недалеко от немецко- австрийской границы в баварском городке Брукмюль, где располагался один из заводов BMW. После капитуляции он выехал в Австрию, где его как члена СС арестовали и поместили в фильтрационный лагерь во французской зоне оккупации. Следствие пыталось установить причастность Зборовского к жестокой эксплуатации военнопленных и узников концентрационного лагеря Дахау на фирме BMW. Но подозреваемый все отрицал и утверждал, что был всего лишь инженером. Когда французы выяснили, кто такой Зборовский, они немедленно вывезли его в замок под Парижем и предложили сотрудничество по специальности. Граф долго не думал и дал согласие, ведь, скорее всего, после войны любые военные разработки в Германии будут надолго прекращены, а так он получит возможность работать над своими проектами, плюс приличные условия, зарплата и т.д. Французы определили Зборовского в фирму SEPR (Societe d'Etude de la Propulsion par Reaction – Общество по исследованию реактивных двигателей).

Первым заданием Зборовского стало налаживание производства ракет Х-4 под обозначением АА-10. Была построена первая партия из 200 единиц. По результатам испытаний выяснилось, что управление по проводам требует от летчика чересчур много внимания, а компоненты топлива слишком взрывоопасны и токсичны, поэтому на вооружение ракету не приняли.

Более успешным французским проектом Зборовского стала разработка жидкостных ракетных двигателей для использования в качестве ускорителей на истребителях. Первым таким ЖРД стал SEPR-251, испытанный на борту экспериментального перехватчика S.0.6025 Espadon.

Тем временем другая французская компания SNECMA (Societe Nationale d'Etude et de Construction de Moteurs d'Aviation – Общество по разработке и конструированию авиационных моторов) собрала под свое крыло более ста немецких инженеров для работы над собственным вариантом турбореактивного двигателя BMW 003. Немцев разместили на бывшем заводе фирмы Dornier в городке Риккенбах. Их объединили в группу под названием «Ателье авиационной техники Риккенбах» – ATAR (Atelier Technique Aeronautique Rickenbach). Работами руководил коллега Зборовского, бывший сотрудник BMW Герман Эстрих. В 1946 г. группа спроектировала мощный и надежный ТРД под названием ATAR 101 и передала всю техническую документацию в SNECMA для производства.

Таким образом, благодаря «немецкой помощи» к началу 1950-х гг. во Франции удалось создать всю необходимую научную и производственную базу для возрождения боевой авиации. Когда французы полностью освоили новые технологии, немецким инженерам позволили выехать в Германию или заняться своими делами.

Хельмут фон Зборовский «освободился» из SEPR в ноябре 1950 г. Примерно за месяц до этого он запатентовал кольцевое крыло, которое использовалось в проекте истребителя Wespe, и начал разрабатывать летательные аппараты с вертикальным взлетом и посадкой. Для продвижения своих идей в 1952 г. он организовал фирму «Техническое бюро Зборовского», сокращенно – BTZ (Bureau Technique Zborowski). Вместе с ним в бюро работали такие известные немецкие ученые, как Хайнрих Хертель (Heinrich Hertel) – участник разработки целого ряда самолетов нацистской Германии (Не-100, Не-111, Do-335 и др.), а также Вильгельм Зайболд (Wilhelm Seibold) – крупный специалист по аэродинамике, известный своими исследованиями эффекта близости земли (экрана).

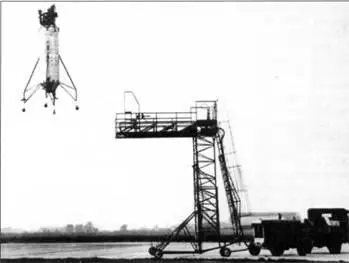

С.400 P.2 в свободном полете

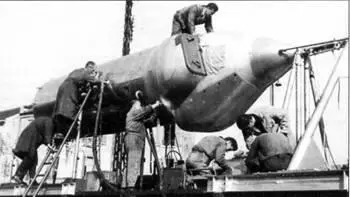

С.400 Р.З, закрепленный на железнодорожной платформе

Идея кольцевого крыла Зборовского имела ряд преимуществ перед обычными схемами летательных аппаратов. Его жесткая и прочная конструкция давала выигрыш в весе, а труба, образованная кольцевым крылом, могла быть использована в качестве элемента конструкции прямоточного воздушно-реактивного двигателя, что сулило достижение небывалых для того времени скоростей.
