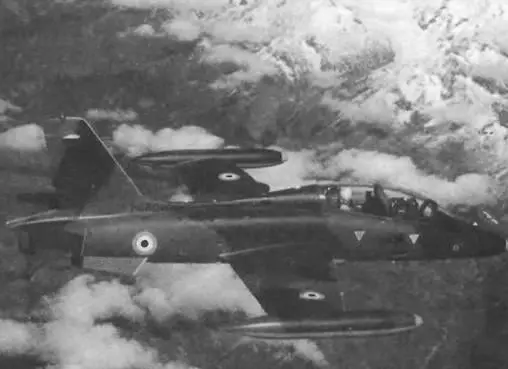

Перепроектирование передней части фюзеляжа дало возможность поднять заднее (инструкторское) кресло над учеником, а удлиненный тандемный фонарь обеспечивал круговой обзор. Оба пилота получили катапультируемое кресло фирмы «Мартин Бэкер». Оборудование было обновлено и включило в себя систему воздушной навигации TACAN, навигационный компьютер, систему «слепой» посадки, систему опознавания «свой-чужой», коротковолновую и ультракоротковолновую радиостанции. Фюзеляж и постоянные топливные баки на концах крыла вмещали 1413 л (311 галлонов) штатного запаса топлива, но была возможна также установка сбрасываемых подвесных баков на среднем пилоне под каждым крылом. Следом за двумя прототипами, второй из которых представляет серийный образец, ВВС Италии заказали начальную партию из 15 машин МВ.339. Всего был принят на вооружение 101 самолет МВ.339, большинство из которых составляли учебные МВ.339А, способные также осуществлять непосредственную поддержку войск. Четыре самолета переоборудованы для исследования нагрузок на конструкцию (MB.339RM), несколько других (MB.339PAN) – для показательных выступлении национальной команды.

В конструкции самолета использованы легкие алюминиевые сплавы и нержавеющая сталь. В задней нижней части фюзеляжа установлены 2 дополнительных киля. Катапультные кресла инструктора и курсанта, обеспечивающие покидание самолета при стоянке на земле, расположены тандемом. Заднее кресло на 0,33 м приподнято относительно переднего Имеются 2 зеркала заднего обзора.

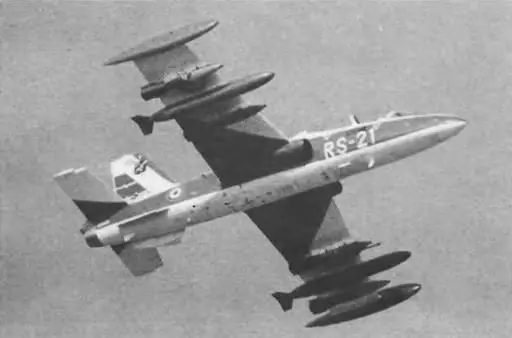

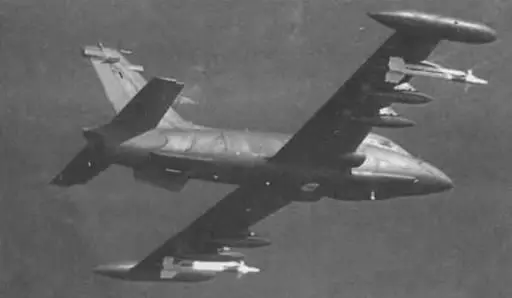

Вооружение размещается на шести подкрыльевых точках подвески, внешние из которых рассчитаны на 340 кг (750 фунтов) груза каждая, другие – на 454 кг (1000 фунтов) груза каждая, но суммарно не более 1815 кг. Две ближние к борту точки подвески могут нести 30-мм пушку или многоствольный 7,62-мм пулемет, две центральные точки могут служить для подвески сбрасываемых топливных баков Большое разнообразие оружейной нагрузки включает бомбы, напалм, ракеты AS.11/AS 12 (класса « воздух-земля») или «Мажик» (класса «воздух-воздух»), пусковые установки для 50-мм, 68-мм или 2,75- дюймовых ракет, или один четырехкамерный разведывательный контейнер.

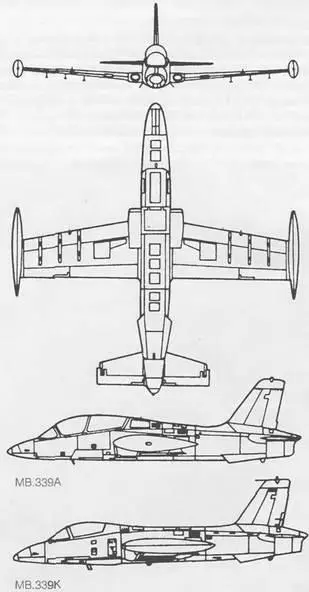

Бьли разработаны версии самолета с улучшенными характеристиками. Среди них лидирует МВ.339К (предварительно названный «Велтро» II – одноместный ударный самолет, поднявшийся в воздух 30 мая 1980 г. В нем была изменена передняя часть фюзеляжа, встроена пушка, установлен двигатель Мк.680 с повышенной тягой и увеличен запас топлива. Этим же двигателем был оснащен двухместный вариант МВ.339В идентичный учебному самолету, но с увеличенными возможностями атаки наземных целей, и МВ.339С, имеющий современное оборудование, которое включает навигационную ЭВМ AD-620K,

инерциальную платформу LR-80, сопряженную с доплеровским радиолокационным измерителем скорости AD-660, ЭВМ управления вооружением с коллиматорным индикатором SABRE, многофункциональный индикатор на ЭЛТ, лазерный дальномер и радиовысотомер HG-7505. Кроме того, возможна установка системы предупреждения о радиолокационном облучении ELT-156, автомат сброса дипольных отражателей и ИК-ловушек AN/ALE-40. Эта модель впервые поднялась в воздух 17 декабря 1985 г.

На перспективу фирма «Аэрмакки» проектирует MB.339D, который будет оснащен двумя турбореактивными двигателями Пратт-Уитни Канада JT15D. Возможно, эта машина удовлетворит требования американских ВВС к учебно-тренировочным самолетам.

Экипаж, чел. 2

Скорость, км/ч:

максимальная на высоте около 10 км 971

максимальная на высоте до 3 км 898

Практический потолок, м 14630

Дальность, км:

перегоночная 2110

действия 390-590 Масса, кг:

максимальная взлетная 5895

нормальная взлетная 4400

пустого самолета 3215

Максимальная боевая нагрузка, кг 1815

Габариты самолета, м:

размах крыла 10,86

длина 10,97

высота 3,99

Двигатель: ТРДД Fiat (Rolls-Royce Viper 632-43), кгс 1814

Опытный образец шести/семиместного легкого двухмоторного самолета компании «Партенавиа» Р.68 «Виктор» совершил первый полет 25 мая 1970 г. с двумя двигателями Авко Лайкомин Ю-360-А мощностью 149 кВт/200 л.с. После четырнадцати предсерий- ных последовал усовершенствованный самолет Р.68В с удлиненным на 15 см фюзеляжем (поступил в производство в начале 1974 г); всего было построено 190 самолетов.

Следующий вариантом стал Р.68С, который имел удлиненную носовую часть, увеличенный запас топлива и несколько внутренних изменений.

Специальный вариант для патрулирования и наблюдения Р.68 «Обсервер» был разработан в 1975- 1976 гг. Он имел новую переднюю часть фюзеляжа, включая носовую часть из органического стекла, обеспечивавшую отличный нижний и передний обзор. Опытный самолет совершил первый полет в феврале 1976 г. и был принят в серийное производство (построено около 20 самолетов).

Самолет имеет хорошую управляемость на малых скоростях, хороший обзор в передней и нижней полусферах и предназначен для выполнения различных задач, которые обычно осуществляются вертолетами.

Передняя часть фюзеляжа, кабина и соответствующие узлы конструкции фюзеляжа самолета разработаны фирмой «Спортавиа-Пютцер». В носовой части фюзеляжа возможна установка телевизионной разведывательной системы Электроник Аэроспасьяль ATAL.

Вариант P.68R с убирающимся шасси самолета P.68D совершил первый полет в декабре 1976 г., но не поступил в серийное производство. Самолет Р.68С-ТС с двигателями Т10-360-С с турбонаддувом мощностью 157 кВт/210 л.с. был сертифицирован в июне 1980 г. (с тех пор продано 36 машин). Позднее компания начала разработку варианта с ТВД, обозначенного первоначально как Р.68 «Турбо». В итоге получился девятиместный самолет АР.68ТР, опытный экземпляр которого совершил первый полет 11 сентября 1978 г. Оснащенный двумя двигателями Аллисон 250-В17С мощностью на валу 245 кВт/328 л е., он имел убирающееся трехопорное шасси. Второй опытный самолет АР.68ТР Серии 100 с неубирающимся шасси обладал удлиненным на 36 см (14 дюймов) фюзеляжем и дополнительным иллюминатором. Оба имели цельноповоротные стабилизаторы и оба разбились во время летных испытаний.
