Техника и вооружение 2001 05-06

(Межконтинентальные баллистические ракеты СССР (РФ) и США. История создания, развития и сокращения/Под. ред. Е.Б.Волкова. – М.: РВСН, 1996. С. 199). В отличие от Владимира Челомея, решившего использовать отработанный газодинамический способ старта ракеты, Янгель предложил минометный старт, "апробированный" на ракете РТ-20П Однако РТ-20П была "легкой" ракетой.

Концепция тяжелой ракеты холодного (минометного) старта была разработана Михаилом Янгелем в 1969 году. Минометный старт позволял улучшить энергетические возможности ракет без увеличения стартовой массы. Главный конструктор ЦКБ-34 Евгений Рудяк не согласился с этой концепцией, считая невозможной разработку системы минометного запуска для ракеты весом более двухсот тонн. После перехода Рудяка на преподавательскую деятельность в декабре 1970 года Конструкторское бюро специального машиностроения (бывшее КБ-1 Ленинградского ЦКБ- 34) возглавил Владимир Степанов, который положительно отнесся к идее "холодного" запуска тяжелых ракет с помощью порохового аккумулятора давления.

Главной проблемой, с которой столкнулся Степанов, была проблема амортизации ракеты в шахте. Раньше амортизаторами служили огромные металлические пружины. Вес Р-36М не позволял их применить. Степанов предложил использовать в качестве амортизаторов сжатый газ. Газ мог удержать и больший вес, но встала проблема: как удержать сам газ высокого давления на протяжении всего срока службы ракеты – десять – пятнадцать и более лет? Коллективу КБ Спецмаш под руководством Владимира Степанова удалось решить эту проблему и доработать шахты Р-36 под новые более тяжелые ракеты. К выпуску уникальных амортизаторов приступил Волгоградский завод "Баррикады".

Параллельно с КБСМ Степанова доработкой ШПУ для ракеты занималось Московское КБТМ под руководством Всеволода Соловьева. Для амортизации ракеты, находящейся в транспорт- но-пусковом контейнере, КБТМ была предложена принципиально новая компактная маятниковая система подвески ракеты в шахте. Эскизный проект был разработан в 1970 году, в мае этого же года прошла успешная защита проекта в Минобщемаше.

"Дальнейшие работы по реализации проекта потребовали проведения большого объема специальных расчетов, наличия серьезной экспериментальной базы, опытных специалистов соответствующего профиля и организации эксплуатационных служб. Подобные возможности у КБТМ отсутствовали". (Кожухов Н.С., Соловьев В.Н. Комплексы наземного оборудования ракетной техники. 1948-1998 гг./ Под. ред. докт. техн. наук проф. Бирюкова Т.П. – Москва, 1998. С 67). В окончательном варианте принята доработанная шахтная пусковая установка Владимира Степанова.

В декабре 1969 года разработан проект ракеты Р-36М с четырьмя видами боевого оснащения – моноблочная легкая ГЧ, моноблочная тяжелая ГЧ, разделяющаяся ГЧ и маневрирующая ГЧ.

В марте 1970 года разработан проект ракеты с одновременным повышением защищенности ШПУ. В августе 1970 Совет обороны СССР одобрил предложение КБ "Южное" о модернизации Р-36 и создании ракетного комплекса Р- 36М с ШПУ повышенной защищенности.

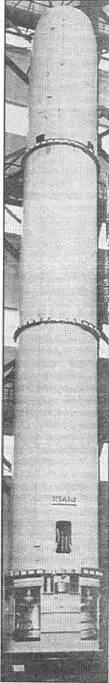

МБРР-36М

"В заводских условиях, в цехах готовые ракеты устанавливались в транс- портно-пусковые контейнеры (ТПК), на которых размещалось и оборудование, необходимое для пуска ракеты. Все необходимые проверки и испытания проводились на контрольно -испытательном стенде завода. Затем в старый ствол шахты (шахта, в которой ранее размещались отслужившие свой срок и снятые с дежурства МБР Р-36 газодинамического старта – прим авт.) вставлялся металлический силовой стакан с системой амортизации и другим оборудованием ПУ, а вся укрупненная сборка на полигоне, грубо говоря, сводилась лишь к трем (поскольку пусковая установка состояла из трех частей) дополнительным сварным швам на нулевой отметке стартовой площадки. При этом выбрасывались из конструкции пусковой установки оказавшиеся ненужными при минометном старте газоотводящие каналы и решетки. В результате защищенность шахты увеличилась чуть ли не в 50 раз… Эффективность технических решений была подтверждена на ядерном полигоне в Семипалатинске". (А.Д. Брусиловский "Братья Уткины – создатели отечественной ракетно-космической техники", "Невский бастион", выпуск 5). Ракета Р-36М оснащена маршевым двигателем первой ступени, разработанным в КБ Энергомаш под руководством Валентина Глушко.

"Проектировщики скомпоновали первую ступень ракеты Р-36М в составе шести однокамерных двигателей, а вторую ступень – из одного однокамерного двигателя, максимально унифицированного с двигателем первой ступени – отличия были только в высотном сопле камеры. Все как и прежде, но… Но к разработке двигателя для Р-36М Янгель решил привлечь КБХА Конопатова… Новые конструкторские решения, современные технологии, усовершенствованная методика доводки ЖРД, модернизированные стенды и обновленное технологическое оборудование – все это мог КБ Энергомаш положить на чашу весов, предлагая свое участие в разработке комплексов Р-36М и МР-УР- 100… Гпушко предложил для первой ступени ракеты Р-36М четыре однокамерных двигателя, работающих по схеме с дожиганием окислительного генераторного газа, каждый тягой по 100 тс, давление в камере сгорания 200 атм, удельный импульс тяги у земли 293 кгс.с/кг, управление вектором тяги путем отклонения двигателя. По классификации КБ Энергомаш двигатель получил обозначение РД-264 (четыре двигателя РД-263 на общей раме… Предложения Глушко были приняты, КБХА была поручена разработка двигателя второй ступени для Р-36М". (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Гпушко. – М.: Машиностроение, 1998. С. 570-571). Эскизный проект двигателя РД-264 был выполнен в 1969 году.

"К конструктивным особенностям двигателя РД-264 следует отнести разработку агрегатов наддува баков окислителя и горючего, состоявших из окислительного или восстановительного низкотемпературных газогенераторов, корректоров расхода и отсечных клапанов. Кроме того, этот двигатель имел возможность отклонения от оси ракеты на 7 градусов для управления вектором тяги…" (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Гпушко. – М. : Машиностроение, 1998. С. 573). Сложной была проблема обеспечения надежного запуска двигателей первой ступени при минометном старте ракеты. Огневые испытания двигателей на стенде начаты в апреле 1970 года. В 1971 году конструкторская документация передана на Южный машиностроительный завод для подготовки серийного производства. Испытания двигателей проводились с декабря 1972 года по январь 1973 года.
