Иван Дурягин - Пособие по строительству дома

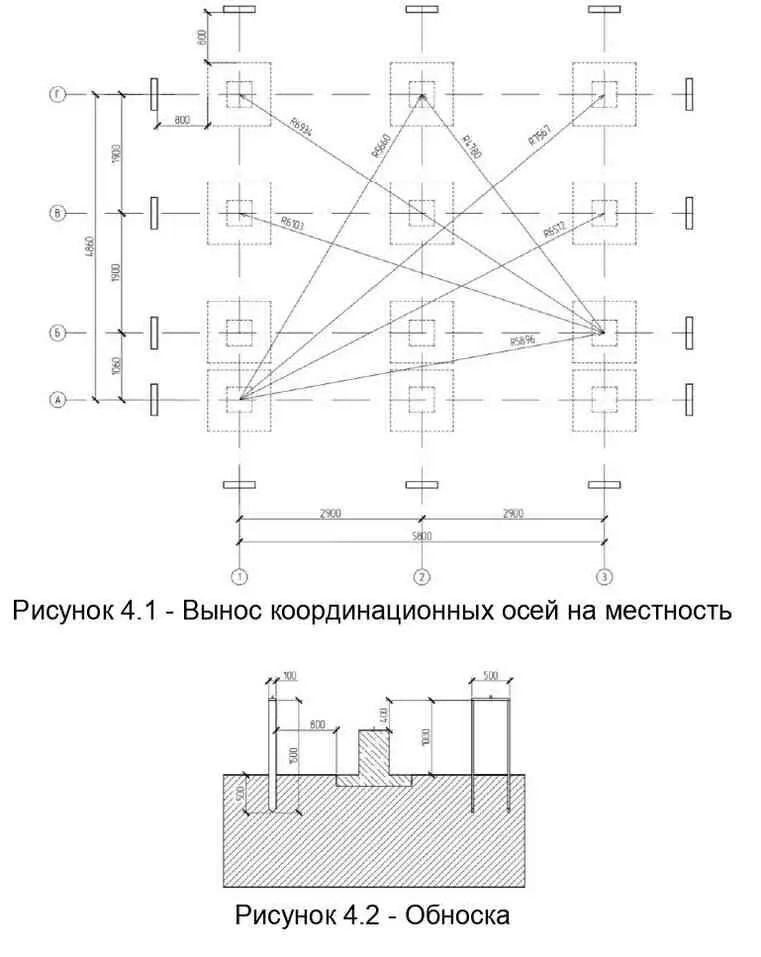

На местности координационные оси представляют собой шнуры, натянутые между двумя элементами обноски (скамеечками), расставленными друг напротив друга по разные стороны будущего дома. Скамеечки размещаются согласно схеме, представленной на рисунке 4.1. Ориентиром для установки скамеечек являются колышки, которые забиваются в землю в местах пересечения осей.

Скамеечки изготавливаются из сосновых досок сечением 100×25 мм или горбыля шириной 100 мм и толщиной 25 мм. Координационная ось обвязывается вокруг перекладины скамеечки. Шнур оси закрепляется двумя гвоздями, которые заколачиваются в перекладину по обе стороны от шнура. Такая система удобна тем, что позволяет корректировать положение шнура влево и вправо. Схема скамеечки представлена на рисунке 4.2.

Рисунок 4.2 – Обноска

После выноса координационных осей на местность необходимо определить где будут находиться границы будущих шурфов (ям). Длина и ширина шурфа равна длине и ширине плитной части фундамента соответственно (1×1 м).

Для этого от пересечения осей по оси в каждую сторону откладывается расстояние, равное половине длины (ширины) шурфа, которое в данном случае составляет 0,5 м. К найденной точке на оси подвешивается отвес. Таким образом точка переносится на землю.

После определения границ всех шурфов оси снимаются.

Благодаря тому, что оси закреплены на перекладине с помощью двух гвоздей, легко восстановить изначальное положение снятой оси, не прибегая к долгой выверке.

Отрывка шурфов может производиться как вручную, так и с помощью экскаватора.

После отрывки шурфа на заданную глубину, на его дно и стенки укладывается геотекстиль в один слой. На геотекстиле удобно проставить высотные отметки, на которых следует производить трамбовку песка при засыпке, а так же отметку, до которой следует засыпать песок.

Засыпку шурфа следует производить песком средней крупности с трамбовкой послойно через каждые 30 – 50 см. Песок можно проливать водой, что так же увеличит насыпную плотность засыпки.

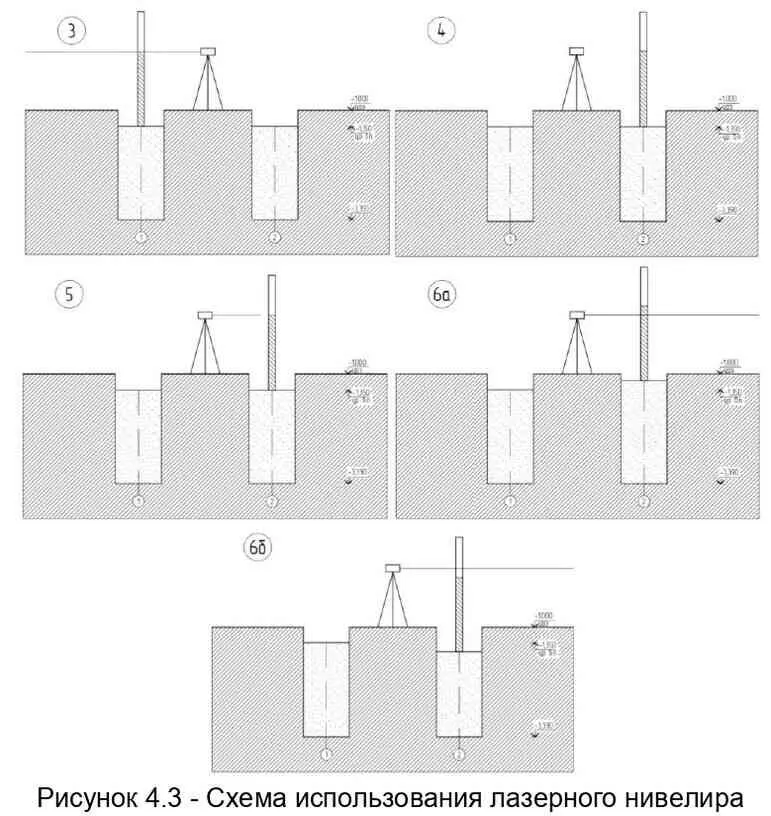

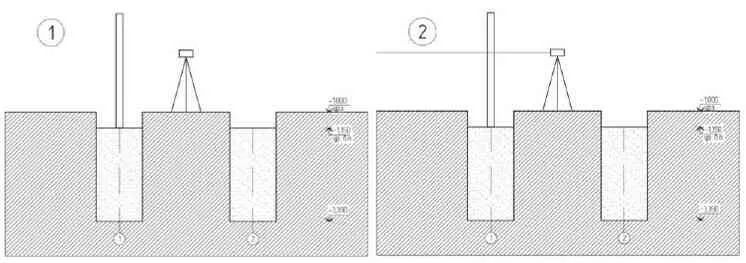

Кровля песчаной засыпки шурфов должна быть приведена к единой высотной отметке. Для этого можно воспользоваться гидроуровнем (ватерпасом) или нивелиром (оптическим или лазерным). На рисунке 4.3 приведена инструкция работы лазерным нивелиром. Для работы с лазерным нивелиром можно использовать геодезическую рейку, однако подойдёт и обычная доска. Лазерный нивелир устанавливается на штативе в месте, откуда можно «снять» высотные отметки засыпки во всех шурфах (1). Пока съёмка не окончена запрещается переносить прибор на другое место. Далее выбирается шурф, высота засыпки которого принимается за эталонную. На кровлю засыпки этого шурфа устанавливается доска, как показано на рисунке 4.3 (1). Лазерный нивелир наводится на доску (2). На доске делается отметка на уровне, на котором оказался лазерный луч (3). Доска с отметкой переносится на следующий шурф (4). Нивелир наводится на доску на следующем шурфе (5). Сравнивается положение лазерного луча с отметкой на доске (6). Если луч ниже отметки (6а) – необходимо снять грунт; если выше (6б) – досыпать.

Рисунок 4.3 – Схема использования лазерного нивелира

После приведения кровли засыпки всех шурфов к единой высотной отметке, поверх засыпки необходимо уложить геотекстиль в один слой.

По геотекстилю необходимо произвести засыпку щебнем до заданной высотной отметки и привести кровлю засыпки к единой высотной отметке.

Поверх засыпки уложить геомембрану типа «Технониколь-Planter».

Для устройства опалубки используются сосновые доски сечением 150×25 или 100×25, либо горбыль того же сечения, либо фанера или плита OSB-3. Опалубка собирается по размерам будущих фундаментов.

В данном пособии рассматривается раздельное бетонирование плитной части фундамента и стоек, поскольку при таком варианте бетонирования опалубку изготавливать намного проще, а так же материал с опалубки плит можно частично пустить на изготовление опалубки стоек.

Опалубку плитной части фундамента следует устраивать таким образом, чтобы верхняя поверхность будущей плиты располагалась ниже верха опалубки (см. рисунок 4.4). Верхние поверхности плит должны быть в одной плоскости. Для того, чтобы это обеспечить, с внутренней стороны опалубки необходимо проставить отметку, до которой следует заливать бетонную смесь. Отметки проставляются с помощью нивелира, по принципу, описанному в п. 4.2.2. Для того, чтобы «не потерять» отметку при заливке бетоном, изнутри в опалубку забивается гвоздь на уровне поставленной отметки.

Изнутри опалубка обшивается полиэтиленовой плёнкой толщиной минимум 150 мкм для того, чтобы влага из бетона не ушла через щели и не впитывалась в материал опалубки.

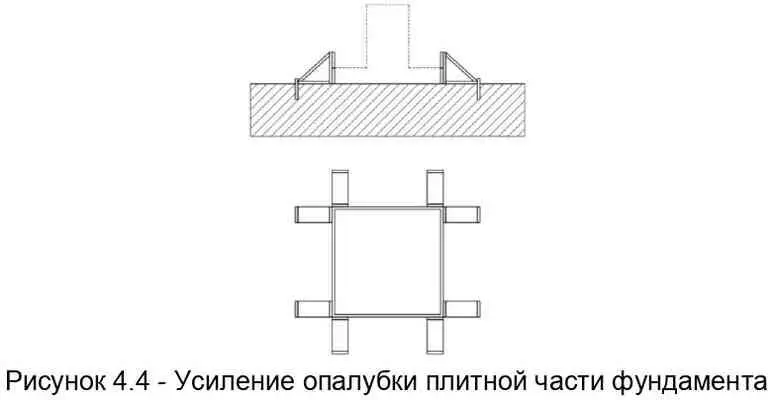

Если прочность опалубки плитной части фундамента вызывает сомнение, а так же в случае, когда низ плиты оказался расположенным на уровне земли, производится усиление опалубки, как показано на рисунке 4.4. Усиление осуществляется специальными треугольными элементами. На конце катета, лежащего на земле, вбивается колышек таким образом, чтобы катет упирался в этот колышек. Все части треугольного элемента изготавливаются из доски того же сечения, что и доска для изготовления опалубки.

Рисунок 4.4 – Усиление опалубки плитной части фундамента

По истечении 3-х суток с момента заливки плит устанавливается опалубка стоек фундамента. Если требуется использовать часть материала опалубки плит при изготовлении опалубки стоек, то необходимо выждать 7 суток с момента бетонирования перед распалубливанием плит.

Ориентиром при бетонировании стоек является верх опалубки стоек. Верх опалубки всех стоек должен быть в одной плоскости.

Если при бетонировании плитной части фундамента верхние поверхности некоторых плит отклонились от заданной плоскости, то приведение отметок верхних поверхностей стоек к одной плоскости достигается за счет локального увеличения/уменьшения высоты опалубки стойки.

Опалубка стоек обтягивается перфолентой или проволокой в нескольких местах для предотвращения расползания щитов во время бетонирования. Изнутри опалубка обшивается полиэтиленовой плёнкой толщиной минимум 150 мкм для того, чтобы влага из бетона не ушла через щели и не впитывалась в материал опалубки.
