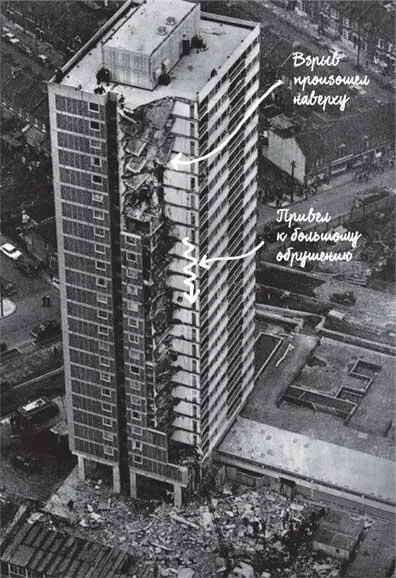

Несоразмерное обрушение этажей после взрыва в «Ронан-Поинт» в Лондоне в 1968 году

Во-вторых, инженерам нужно было предотвратить несоразмерные последствия. В «Ронан-Поинт» из-за небольшого взрыва на 18-м этаже обрушился весь угол здания на всех этажах. Такой эффект домино несоразмерен силе взрыва, и так появился новый термин – несоразмерное разрушение. Если происходит, например, взрыв, то, конечно же, он нанесет зданию ущерб, но маленький взрыв на одном этаже не должен повреждать сразу все этажи. Проблемой башни в Кэннинг-Тауне было то, что нагрузке было некуда распределиться. Так что суть в том, чтобы убедиться, что силам есть куда распределяться, даже если какая-то часть постройки вдруг исчезнет. Это все равно что сидеть на стуле: теоретически на каждую из четырех его ножек приходится всего четверть нашего веса. Но если, как и многие люди, вы любите качаться на стуле, то нагрузка на эти две ножки удваивается относительно той, которую предусмотрели проектировщики стула, и ножки могут не выдержать, а вы упадете и ударитесь спиной. Зато если инженеры предусмотрят такое поведение и сделают ножки достаточно прочными для двойной нагрузки, то вы в безопасности.

Таким образом родилась идея сознательно создавать новые пути, по которым может распределяться дополнительная нагрузка. В компьютерной модели я удаляю одну колонну, учитываю увеличение силы, воздействующей теперь на соседние колонны, и проектирую их таким образом, чтобы они выдержали новую нагрузку. Я знаю, что если одну колонну убрать, то соседние все выдержат. Потом я ставлю колонну на место и убираю какую-нибудь другую, и так я тестирую различные варианты и проверяю, сохранит ли моя постройка устойчивость в случае взрыва. Никогда не пытайтесь выиграть у инженера-строителя в «Дженгу»: мы знаем, какие блоки вынимать и как извлечь из постройки детали так, чтобы она не обрушилась.

На протяжении всей истории и инженеры, и власти борются с общим врагом – пожарами, которые грозят сжечь наши города дотла. В Древнем Риме дома часто строили на деревянных каркасах, с деревянными перекрытиями и крышами, из-за чего они легко загорались, потому и пожары там были нередки. Великий пожар Рима в 64 году н. э. уничтожил две трети города. Раньше древесину не обрабатывали ничем противопожарным, а стены сооружали из плетеных прутьев и глины. Плетенку – решетку из узких деревянных реек, напоминавшую плетеную корзинку, – покрывали глиной, а точнее, смесью глины, влажного грунта, песка и соломы. Такая конструкция легко загорается, и пожар по ней распространяется очень быстро. Узкие улочки только усугубляли ситуацию, потому что огонь легко преодолевал небольшое расстояние между домами.

В I веке до н. э. в высших эшелонах римского общества родился Марк Лициний Красс. Он вырос и стал уважаемым генералом (он помог подавить восстание рабов под предводительством Спартака) и известным предпринимателем. Красс был человеком, который всюду видел возможности: наблюдая за тем, какие разрушения приносят римские пожары, он создал первую в мире пожарную бригаду, в которую входили 500 специально обученных рабов. Бригада представляла собой частный бизнес: они мчались к горящему зданию, угрожали конкурирующей пожарной бригаде и прогоняли ее, а затем стояли без дела, пока Красс согласовывал размер платы за тушение пожара с ошеломленными хозяевами дома. Если они не приходили к соглашению, то пожарные просто стояли и смотрели, как дом сгорает дотла. Потом Красс предлагал хозяевам смехотворную цену за их дымящиеся руины. Таким образом он быстро скупил много римской земли и на этом сколотил состояние. К счастью, современные пожарные бригады работают более честно.

После Великого пожара Рима император Нерон издал несколько важных указов. Он велел расширить улицы, ограничить высоту жилых домов шестью этажами, а пекарни и кузницы строить подальше от жилых районов и помещать их в зданиях с двойными стенами с воздушной прослойкой. Он провозгласил, что балконы следует делать огнеупорными, чтобы легче было бежать из горящего дома, и инвестировал средства в улучшение системы водоснабжения, благодаря которой можно тушить пожары. Римляне извлекли из этой трагедии урок, да и мы с вами только выиграли от их выстраданной мудрости. Тысячи лет спустя те же простые принципы – разделение комнат, квартир и зданий огнеупорными материалами, воздушные прослойки – по-прежнему используются для предотвращения пожаров в современных зданиях.

11 сентября 2001 года мир в ужасе наблюдал, как два самолета врезаются в башни Всемирного торгового центра в Нью-Йорке. Я тогда была на каникулах в Лос-Анджелесе перед началом учебы в университете, а на следующий день должна была лететь в Нью-Йорк. Я сидела и в оцепенении смотрела новости, потрясенная тем, что башни рухнули всего через час после того, как в них врезались самолеты. Через несколько дней я полетела прямым рейсом в Лондон, уже ощущая себя частью изменившегося мира.

Если взглянуть на те чудовищные события с инженерной точки зрения, то они оказали огромное влияние на строительство небоскребов. Когда я читала о том, какие упущения в проектировании привели к обрушению башен, я с удивлением узнала, что не только сами самолеты привели к разрушениям подобного масштаба, но и последующий пожар.

В Нью-Йорке много потрясающих небоскребов, а башни-близнецы Всемирного торгового центра (открытого в 1973 году) были одними из культовых символов города. Визуально обе башни казались очень простыми – ровные квадраты с высоты птичьего полета высотой в 110 этажей. В каждой башне была массивная сердцевина из стальных колонн. Но этот позвоночник не отвечал за устойчивость башен – для этого на них был особый «панцирь» с функцией экзоскелета.

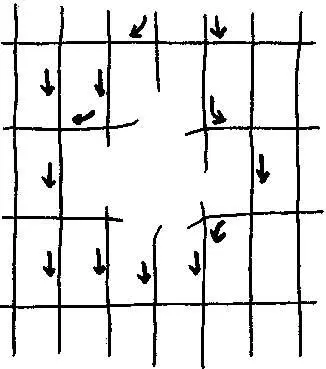

Нагрузка находит новые точки приложения, и силы распределяются на соседние части каркаса

Вертикальные колонны, расположенные в метре друг от друга по всему периметру квадрата, соединялись балками на каждом этаже. Балки и колонны вместе образовывали прочный каркас, подобный каркасу «Корнишона», который мы рассматривали ранее, только с огромными прямоугольниками вместо треугольников. Соединения между балками и колоннами были очень прочными. Такой внешний скелет защищал здание от ветра.

Когда в башни врезались самолеты, в экзоскелете образовались огромные прорехи. Они разрушили много колонн и балок. На самом деле инженеры учитывали возможность того, что башню может задеть самолет. Они продумывали, что случится, если «Боинг-707» (самый большой коммерческий самолет на момент постройки зданий) врежется в здание, и производили соответствующие расчеты. Балки и колонны сконструировали с очень прочными соединениями, так что, даже если часть каркаса пострадает, нагрузке будет куда распределиться: она уйдет на соседние с повреждением части каркаса (здесь учтен принцип предотвращения несоразмерного разрушения, который инженеры используют после случая в «Ронан-Поинт»).
