Вторая 76 мм картографическая фотокамера имеет соединенные в одном блоке два фотоаппарата. Фотографирование Луны осуществляется через 76 мм картографическую линзу, одновременно другим аппаратом, направленным точно в противоположную сторону, фотографируется звездное небо. В дальнейшем это позволяет определить положение фотокамеры в пространстве и очень точно зафиксировав объекты поверхности Луны.

Орбита основного блока непрерывно определяется наземными станциями слежения с точностью 2…3 м. Лазерный альтиметр определяет расстояние между основным блоком и Луной с точностью около 1 м. Вычитанием мы получаем возвышение лунной поверхности. На рис. 44.9 представлены результаты измерений возвышения лунной поверхности с помощью лазерного альтиметра, произведенных в полете Apollo-15.

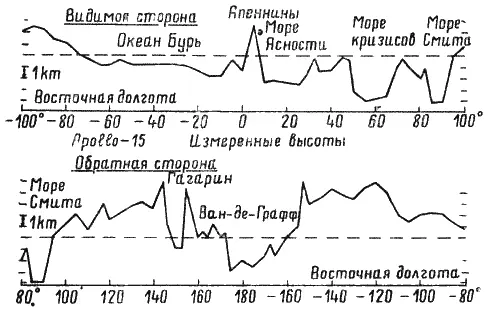

Рис. 44.9. Возвышения Лунной поверхности измеренные лазерным альтиметром в полете Apollo-15

Анализ результатов показывает, что центр массы Луны смещен на 21/2 км от центра объема в сторону середины расстояния между Морем Ясности и Морем Кризисов. Уже около двух лет известно, что в этих двух Морях находятся две самых больших гравитационных аномалии на видимой поверхности Луны.

С орбиты ИСЛ в полете Apollo-16 проводятся три различных исследования химического состава лунной поверхности непосредственно под основным блоком, позволяющие экстраполировать результаты, полученные астронавтами в месте посадки на всю Луну. Чувствительными приборами обследуется ограниченная площадь на лунной поверхности. Измерения, произведенные из любой точки орбиты ИСЛ, есть среднее значение величины для нескольких квадратных километров поверхности Луны под основным блоком.

Приемником рентгеновской флуоресценции и стандартным методом обработки измерений определяются входящие в состав лунной почвы элементы: литий, бериллий, бор, углерод, азот, кислород, неон, натрий, магний, алюминий, кремний и измеряется их количественный состав.

На рис. 44.10 показано изменение отношения алюминия к кремнию по долготе для одного оборота вокруг Луны по измерениям, произведенным в полете Apollo-15.

Измерения альфаспектрометром энергии альфа частиц происходящих при распаде радона, позволяет определить количество тория и урана в горных породах.

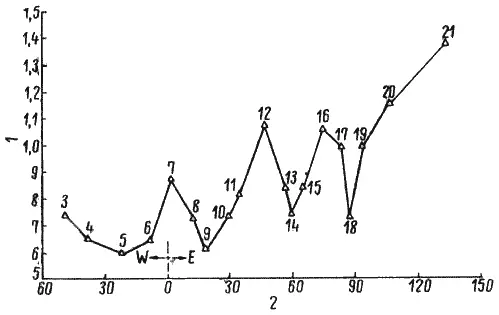

Рис. 44.10 Отношение интенсивностей Al/Si по долготе для одного оборота вокруг Луны. По измерениям в полете Apollo-15.

1 – Интенсивность Al/Si. 2 – Долгота, гр. 3 – Север Долины Шротер. 4 – Вблизи Долины Шротер. 5 – Море Дождей. 6 – Вблизи Архимеда. 7 – Апеннины. 8 – Кромка Моря Ясности. 9 – Море Ясности. 10 – Кромка Моря Ясности. 11 – Возвышенность восточнее Моря Ясности. 12 – Юго-Западнее Моря Кризисов. 13 – Кромка Моря Кризисов. 14 – Море Кризисов. 15 – Кромка Моря Кризисов. 16 – Возвышенность между Морями Кризисов и Смита. 17 – Кромка Моря Смита. 18 – Море Смита. 19 – Кромка Моря Смита. 20 – Возвышенность между Морем Смита и Циолковским. 21 – Возвышенность восточное кратера Циолковский.

Гаммаслектрометром измеряется энергия и длина волны ?-излучения. По ним определяются типы горных пород и составляется карта распределения различных типов горных пород по поверхности Луны. Эти исследования дают информацию о природе и эволюции Луны.

Масс-спектрометром определяется состав и плотность газовых молекул вдоль траектории полета. В течение 40 ч полета Apollo-15 по орбите ИСЛ было обнаружено много различных газов. До сих пор неясно почему приборы зарегистрировали вокруг Луны большое количество газа.

Приемоответчик, работающий в S-диапазоне, используется для регистрации небольших вариаций гравитационного поля Луны.

Если большая глыба, вещество с поперечником в 75 km и плотностью в 2 раза, больше, чем плотность Луны, окажется под орбитой полета Apollo-16, то корабль, приближаясь к ней, будет испытывать притяжение и скорость его станет возрастать, когда он пролетит над глыбой и начнет удаляться от нее, сила притяжения глыбы будет тормозить движение корабля и его скорость начнет уменьшаться. Эти небольшие изменения скорости измеряются с высокой точностью. С Земли на корабль посылается радиоволна очень стабильной частоты 2114 Мгц. Принятая кораблем частота умножается на постоянную 240/221 и передается на Землю. По допплеровcкому сдвигу частоты, принятой на Земле с летящего корабля, определяются небольшие изменения его скорости.

По измеренным вариациям скорости полета корабля определяются изменения гравитационного поля Луны вдоль следа орбиты ИСЛ.

Программа поездок на луноходе и исследований Луны в полете Apollo-16 приведена в таблице 28.

Старт ракеты-носителя Saturn V с кораблем Apollo-16 произведен в расчетное время в 28 ч 54 мин 16 апреля(здесь и далее время московское) [5]. Перед стартом был обнаружен выход из строя гироскопа в дублирующей системе управления ракеты-носителя Saturn V. Однако, анализ неисправности показал, что опасность не настолько велика, чтобы откладывать полет. В 21 ч 06 м последняя ступень ракеты-носителя с кораблем Apollo-16 вышла на орбиту ожидания с параметрами 172/176 км.

Второе включение ЖРД ступени S-IVB было произведено в 23 ч 13 мин. Двигатель проработал 343 сек и вывел корабль Apollo-16 на траекторию полета к Луне. 17 апреля в 0 ч 13 мин, когда корабль находился на расстоянии 11 000 км от Земли, закончилось перестроение отсеков Apollo. В 1 ч 09 мин корабль Apollo-16 отделился от ступени S-IVB.

В 4 ч 45 мин астронавты увидели в окно командного отсека летящие крупные хлопья и поток частиц коричневого цвета. От лунного корабля отделялась разрушающаяся теплоизоляция. В начале возникло предположение, что разрушение теплоизоляции происходит из-за утечки из какого-либо бака на лунном корабле.

Таблица 28

Основные этапы полета Apollo-16 приведены в табл. 29.

Было принято решение немедленно произвести проверку, баков. В 5 ч 15 мин астронавты Янг и Дьюк перешли в лунный корабль, и была произведена проверка баков. Ни в одном из баков не было обнаружено падения давления, что свидетельствовало об отсутствии утечки. В дальнейшем специалисты пришли к выводу, что разрушалась краска на кремнийорганической основе, являющаяся дополнительным средством теплоизоляции на случай, если корабль будет запущен на сутки позже и соответственно на сутки позже лунный корабль совершит посадку на поверхность Луны и будет находиться при более высоком восхождении Солнца. Поскольку старт произведен в расчетное время, необходимость в дополнительной теплоизоляции не возникает. Наиболее вероятной причиной разрушения, по-видимому, явилось попадание на изоляцию струи газов из ЖРД системы управления ориентацией основного блока.
