При конвективной сушке сушильный агент – воздух предварительно нагревается в калорифере от температуры t 0до температуры t 1, необходимой для сушки (Рис. 2.4, а). Соответствующие значения энтальпии составят h 0и h 1. При этом влагосодержание воздуха d остается постоянным, а относительная влажность φ – уменьшается. На диаграмме h-d этот процесс изображается вертикальным отрезком АВ (от точки А к точке В). Расход тепла в калорифере:

где L – расход сухого воздуха.

Процесс охлаждения воздуха на диаграмме также изображается вертикально, но в противоположном направлении. Если охлаждение воздуха идет до температуры насыщения t н, линия идет вниз до пересечения с линией φ =100% (отрезок ВС). Точка пересечения линий d = const и φ == 100% (точка С на Рис. 2.4, а) характеризует состояние воздуха в результате его охлаждения при d = const (точка росы). Изотерма, проходящая через эту точку, определяет температуру точки росы t р. Дальнейшее охлаждение воздуха ниже температуры точки росы (например, до температуры tп) приводит к конденсации из него части влаги и соответственно – к уменьшению его влагосодержания от d 0до d п. На диаграмме процесс охлаждения насыщенного воздуха совпадает с линией φ = 100% (кривая СЕ).

После нагрева воздуха в калорифере (линия АВ, Рис. 2.4, а) он поступает в сушилку. Если влага из материала будет испаряться только за счет тепла, передаваемого материалу воздухом, и отсутствуют теплопотери или дополнительный нагрев в сушилке (политропная сушка), то энтальпия воздуха после сушки h 2будет равна его энтальпии перед сушкой h 1, так как все тепло, отданное воздухом на испарение влаги, возвращается обратно в воздух с удаляющимися из материала парами (адиабатическая сушка). Одновременно в сушилке понижается температура, увеличиваются влагосодержание и относительная влажность воздуха. Такой процесс носит название теоретического процесса сушки ( h 2= h 1= h = const, линия ВD на Рис. 2.4, а).

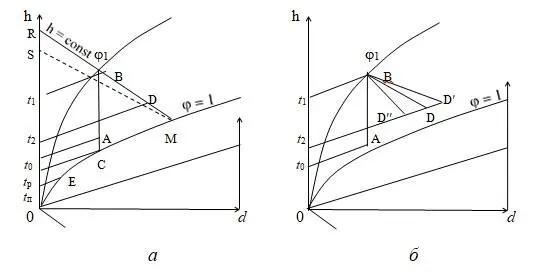

Рис. 2.4 Изменение состояний воздуха на h-d диаграмме:

а – при нагреве (АВ) охлажденнии (ВАСЕ) и сушке (ВD)

б – линии сушки: адиабатическая (ВD), с теплопотерями (ВD′′) и с подводом тепла в сушилке (ВD′).

Для сушильной практики большое значение имеет понятие о теоретическом процессе адиабатического испарения в системе поверхность испарения – воздух. В этом процессе воздух только испаряет, но не нагревает влагу. Непосредственно над поверхностью испарения воды (а в равной степени и над поверхностью влажного материала в начальный период сушки) образуется слой насыщенного пара (φ = 100%), находящегося в равновесии с водой. Температура влаги при этом имеет постоянное значение, равное температуре мокрого термометра t м. Данная температура в процессе испарения не меняется, в то время как температура воздуха по мере его насыщения все время понижается, приближаясь в пределе к температуре мокрого термометра t м(при φ = 100%). Эту температуру, которую примет воздух в конце процесса насыщения, называют также температурой адиабатического насыщения. Поступающая в воздух испаренная влага W вносит в него некоторое количество тепла W ∙c∙ t м, поэтому адиабатический процесс охлаждения воздуха в этом случае происходит с повышением его энтальпии ( h 2> h 1). С учетом расхода сухого воздуха L на испарение получим:

или

где с – теплоемкость воды.

Величина W / L – отражает увеличение влагосодержания воздуха в процессе его адиабатического охлаждения, оно равно ( d м- d 1), где d м—влагосодержание воздуха при его полном насыщении влагой при температуре мокрого термометра t м. Тогда при d 1= 0 (уравнение оси ординат) получим

Уравнение (2.19) служит для нанесения на h-d диаграмму линий адиабатического насыщения воздуха.

Если, например, из точки М (см. Рис. 2.4, а) провести линию h 1= h 2= соnst до пересечения с осью ординат и отложить от точки пересечения R в масштабе, выбранном для энтальпий, отрезок RS, равный d м∙с∙ t м, то полученная точка S и будет искомой, а прямая SМ будет линией адиабатического насыщения воздуха. Эту линию иногда называют также линией постоянной температуры мокрого термометра ( t м= соnst) потому, что мокрый термометр, помещенный в воздух, насыщение которого происходит по линии адиабатического насыщения, будет показывать постоянную температуру t м. На h-d диаграммах для воздуха часто наносят пунктиром линии t м= соnst (см. на Рис. 2.4, а и приложение).

Приборы, состоящие из сухого и мокрого термометров (психрометры), широко используются в сушильной практике. Значение t мопределяют с помощью термометра, нижний конец которого обернут влажной тканью («мокрый» термометр). Для получения надежных данных приток тепла излучением к нему должен быть минимален (экранирование при скорости воздуха около 5 м/с). По разности показаний «сухого» термометра (температура которого равна температуре воздуха t в) и мокрого термометра t м, пользуясь h-d диаграммой находят относительную влажность воздуха φ и другие его параметры (влагосодержание, энтальпия и парциальное давление водяного пара). Для этого по изотерме для температуры tм находят ее пересечение с линией φ = 100% (Рис.2.4, а). Далее двигаясь по линии постоянной температуры мокрого термометра ( t м= соnst) доходят до пересечения с изотермой для температуры сухого термометра t в. В точке пересечения находят искомое значение φ и другие параметры.

Для более точного определения характеристик воздуха необходимо ввести поправку А на скорость движения воздуха u, м/с (обычно u>0,5 м/с) в месте установки психрометра [1] по уравнению:

С учетом этой поправки парциальное давление водяного пара в движущемся воздухе находится как
