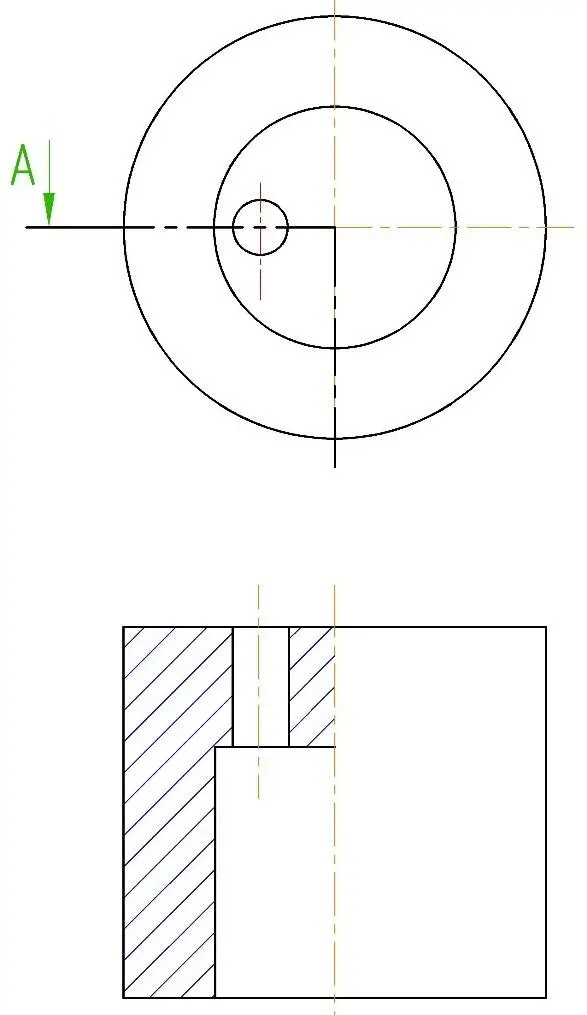

Рисунок 9 Оформление разреза выполненного до оси детали Под графическим - фото 9

Рисунок 9 – Оформление разреза, выполненного до оси детали

Под графическим изображением вида, который построен по проекционным связям и не имеет стрелки указания вида, то есть для стандартных видовых проекций, допускается подписывать название вида: вид спереди FRONT VIEW , вид сверху TOP VIEW , вид слева LEFT VIEW и т.д. (см. рисунок 10).

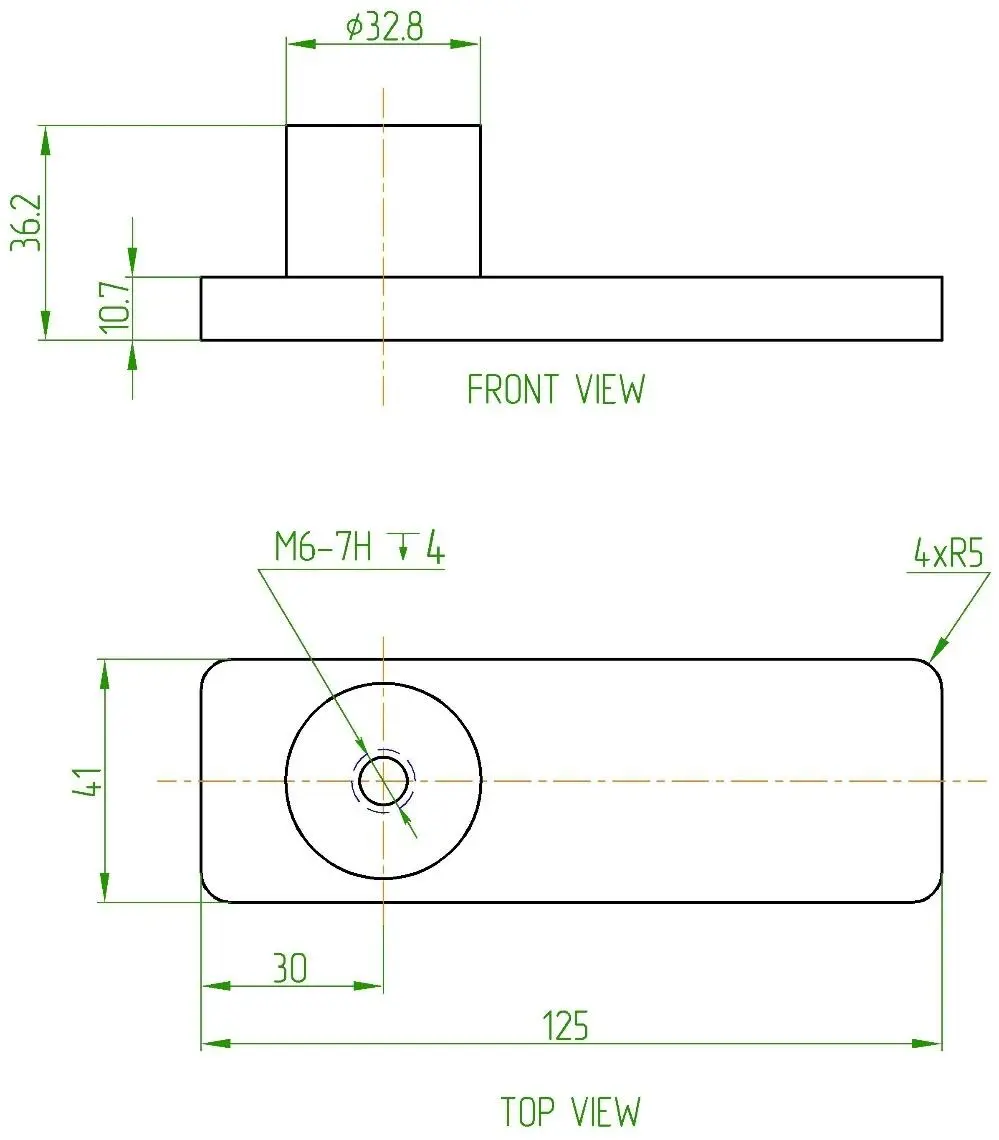

Рисунок 10 Обозначение стандартных видов Если объект подвергаемый разрезу - фото 10

Рисунок 10 – Обозначение стандартных видов

Если объект, подвергаемый разрезу или сечению, находится на одном листе чертежа, а само изображение получаемого разреза или сечения, расположено на другом листе чертежа, то рядом с линией сечения и изображением сечения, приводят надписи, указывающих расположение (рисунок 11).

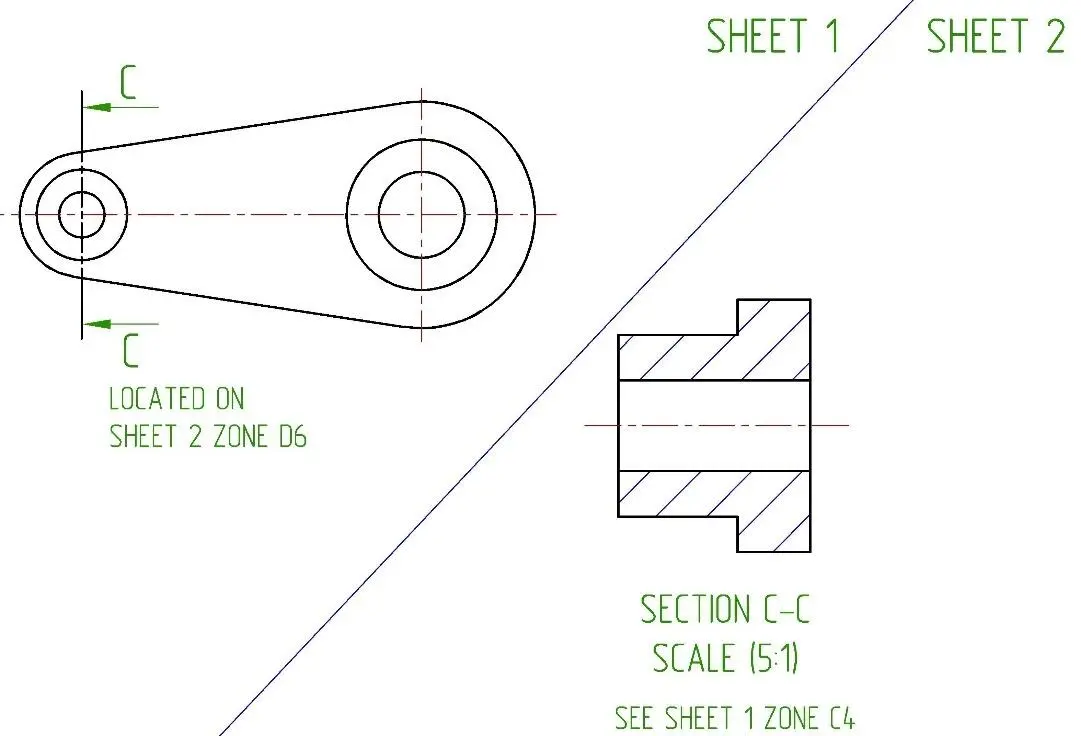

Рисунок 11 Расположение объекта и разреза на разных листах чертежа Пожалуй - фото 11

Рисунок 11 – Расположение объекта и разреза на разных листах чертежа

Пожалуй, это все основные особенности оформления видов, разрезов, сечений. Для более подробного изучения рекомендуется обратиться к соответствующим стандартам.

Размеры

Общие положения

В международных чертежах целые размерные числа разделяются точкой. Запятые не используются.

Миллиметры являются основной единицей измерения. Несмотря на это, в технических требованиях NOTES или в поле TOLERANCE основной надписи, все равно рекомендуется указывать, в каких единицах выполнен чертеж.

NOTES:

DIMENSIONS ARE IN MILLIMETERS (mm)

(размеры даны в миллиметрах)

или:

NOTES:

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS (mm)

(размеры даны в миллиметрах, если не указано иное)

Справочные размеры (рисунок 12) указывают двумя возможными способами. Первый способ заключается в написании REF ( сокращение от REFERENCE ) справа или под размерным числом. Второй способ заключается во взятии в скобки () размерного числа справочного размера. Необходимо придерживаться только одного выбранного правила указания справочных размеров.

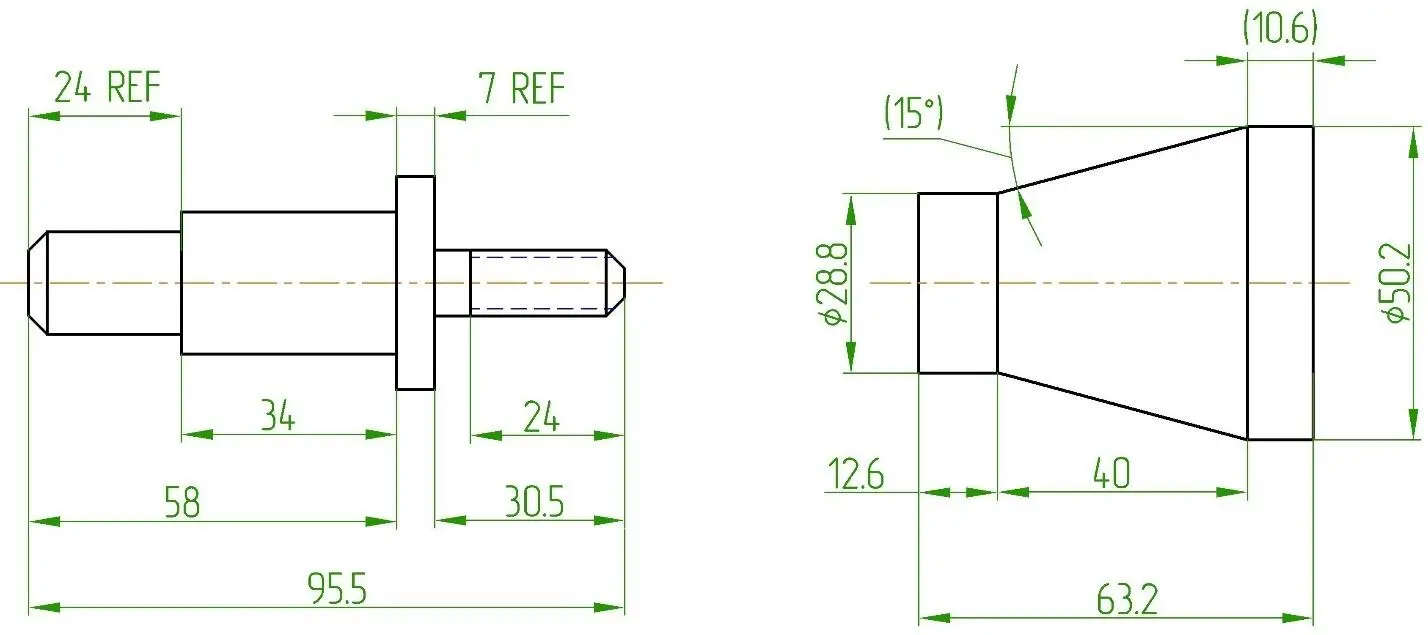

Рисунок 12 Обозначение справочных размеров Рекомендуется расставлять размеры - фото 12

Рисунок 12 – Обозначение справочных размеров

Рекомендуется расставлять размеры конструктивных элементов только на тех видах и разрезах, на которых эти поверхности являются видимыми и неискаженными. Однако при оформлении сложных и насыщенных чертежей выполнить рекомендуемое не всегда удается. Если на виде изображена поверхность в искаженном виде, и размер необходимо поставить также на этом же виде, то около размерного числа пишется слово TRUE . Это говорит о том, что размерное число указано истинное, не смотря на искажение изображенной поверхности (рисунок 13).

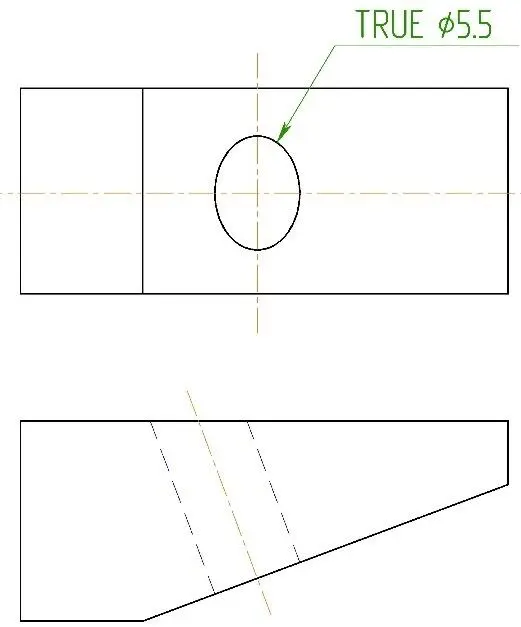

Рисунок 13 Указание размера отверстия на искаженном виде Если деталь или - фото 13

Рисунок 13 – Указание размера отверстия на искаженном виде

Если деталь, или элемент детали слишком длинные и занимают много места на чертеже, допускается выполнять условные разрывы этих деталей и элементов. Место условного разрыва обозначается сплошной тонкой волнистой линией. Разрыв рекомендуется обозначать еще и на размерной линии, вычерчивая на ней зигзаг (рисунок 14).

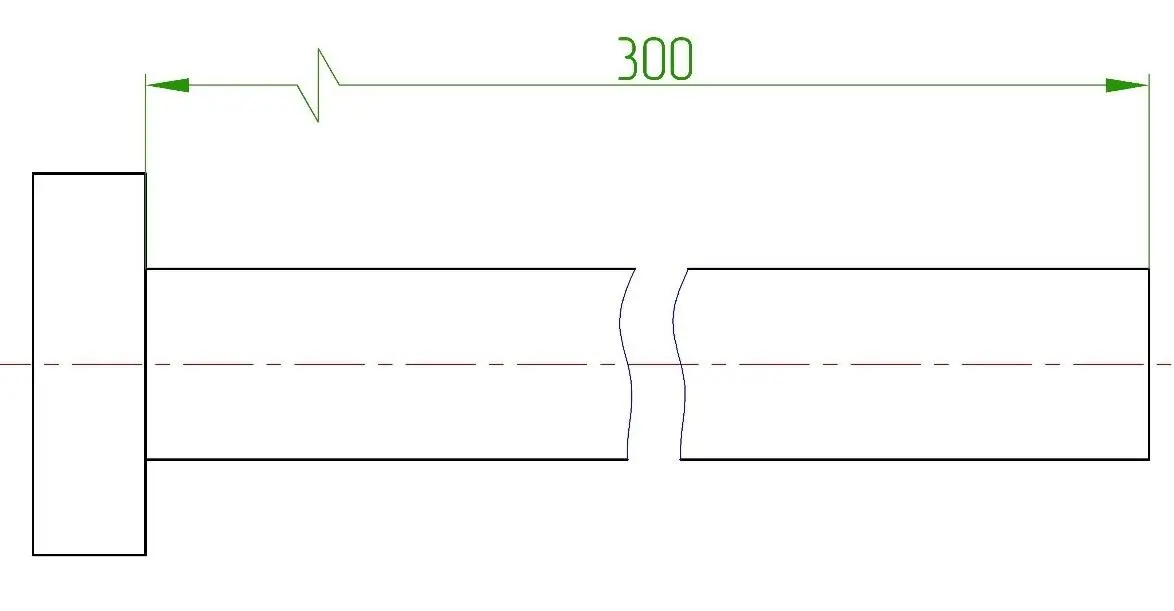

Рисунок 14 Зигзаг на размерной линии при обозначении разрыва Габаритные - фото 14

Рисунок 14 – Зигзаг на размерной линии при обозначении разрыва

Габаритные размеры деталей допускается не отображать размерными линиями в зоне черчения. Их можно указывать в технических требованиях чертежа NOTES . Это особенно удобно, если детали плоскостные – платы, панели, полосы и др., – не требуется делать вид сбоку для указания толщины (рисунок 15).

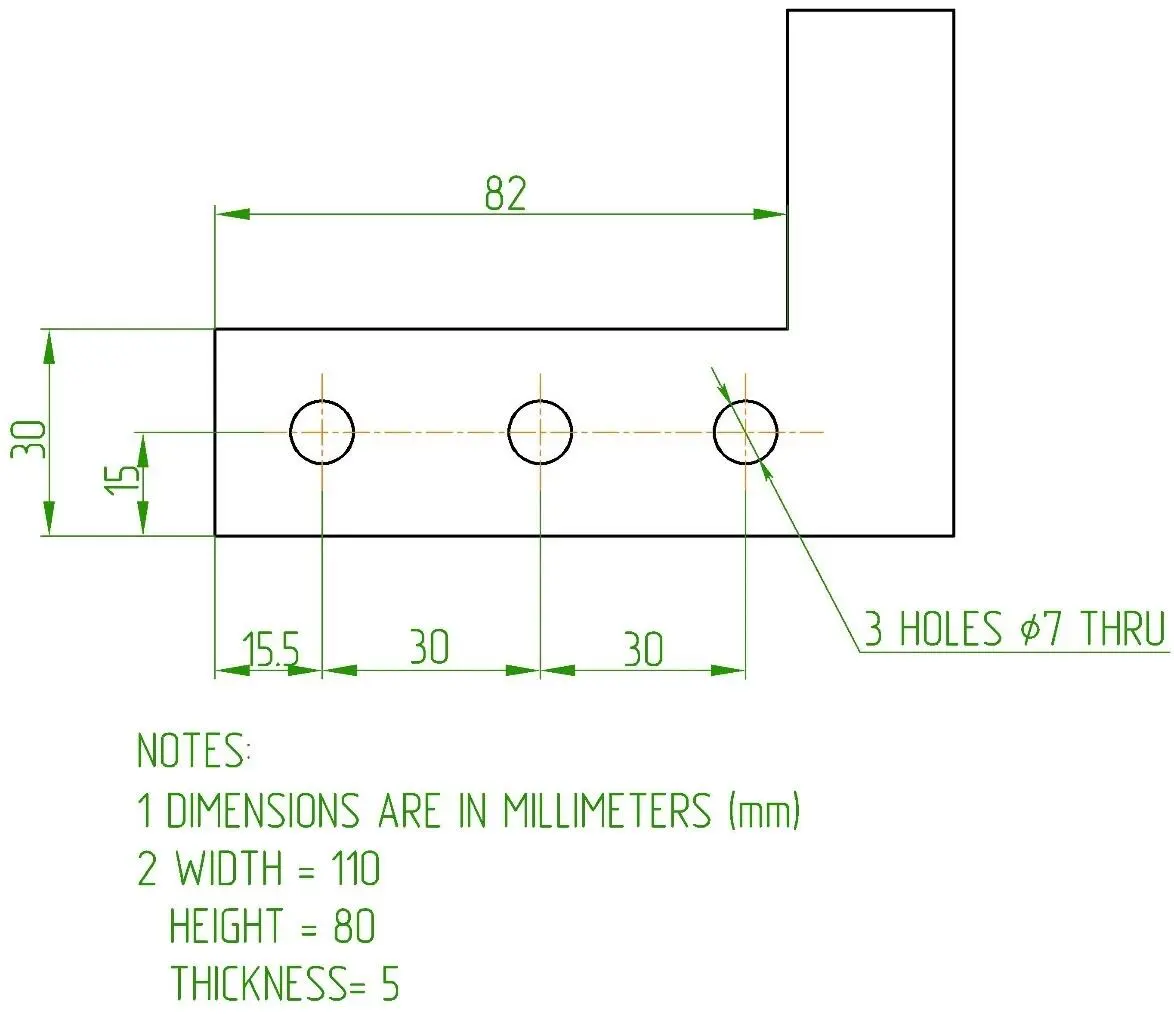

Рисунок 15 Вынос габаритных размеров в технические требования Размеры - фото 15

Рисунок 15 – Вынос габаритных размеров в технические требования

Размеры отверстий

Если имеется несколько одинаковых отверстий, их количество и диаметр на размерной линии обозначают текстом (рисунок 16), например так: 3 HOLES 5.5 , что обозначает 3 отверстия, диаметр 5,5.

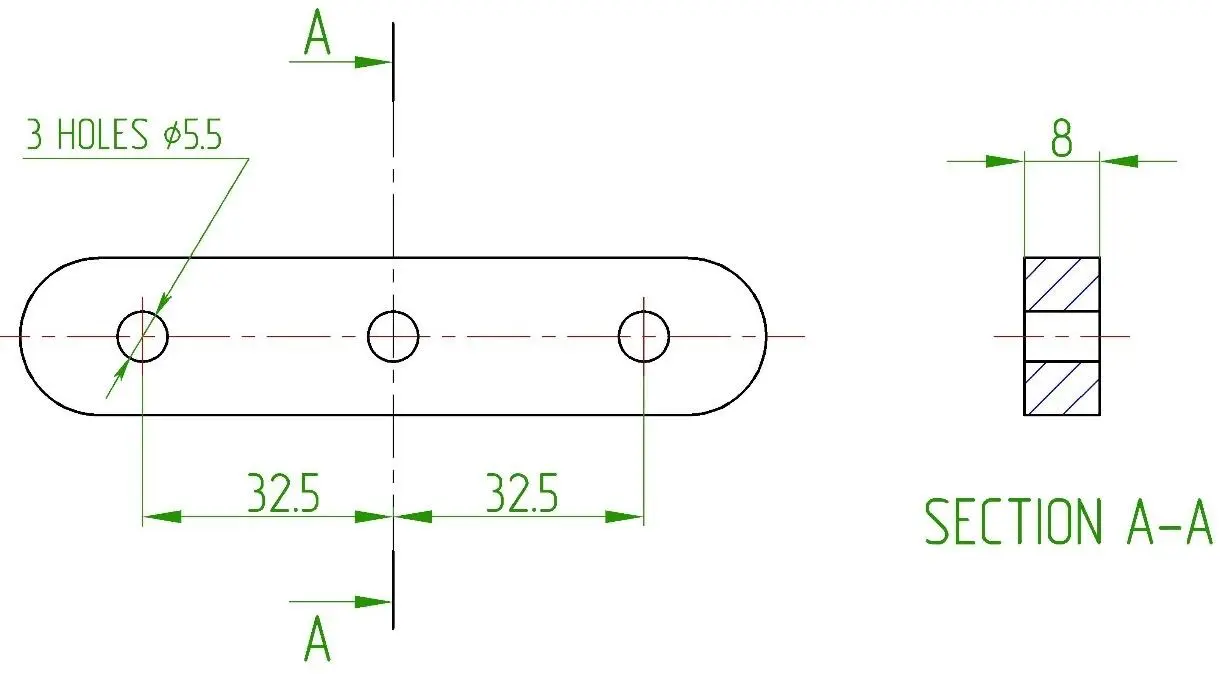

Рисунок 16 Размеры отверстий Вместо знака используют также слово DIA что - фото 16

Рисунок 16 – Размеры отверстий

Вместо знака используют также слово DIA , что также обозначает диаметр.

Если не имеется изображения, из которого было бы понятно, что указанные отверстия должны быть изготовлены насквозь, то добавляется текст THRU (рисунок 17).

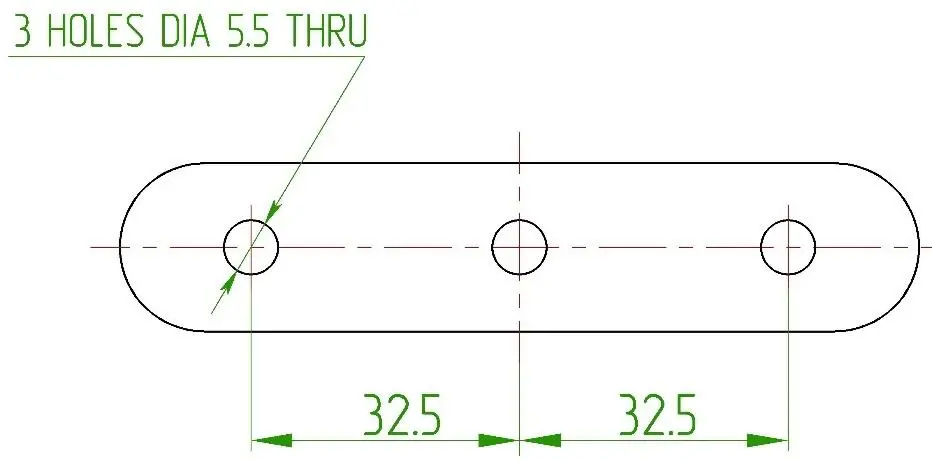

Рисунок 17 Упрощенное обозначение сквозных отверстий Если на чертеже - фото 17

Рисунок 17 – Упрощенное обозначение сквозных отверстий

Если на чертеже затруднительно показать глубину глухого отверстия, предусмотрен специальный символ, обозначающий его глубину (рисунок 18).

Конец ознакомительного фрагмента.
