Поскольку самолет «Ту-125» должен был совершать длительный крейсерский полет на больших сверхзвуковых скоростях, то неизбежно вставал вопрос о применяемых материалах, так как конструкция из традиционных алюминиевых сплавов уже не удовлетворяла условиям «теплового барьера», с которым самолет должен был столкнуться в полете.

Речь шла о применении традиционных сплавов в сочетании со сталью и титаном в наиболее нагруженных и напряженных в тепловом отношении элементах конструкции. Требовалось создать целый комплекс сложнейших систем оборудования и вооружения, способных обеспечить высокую эффективность применения ударной авиационной системы в условиях дальнего сверхзвукового полета.

Проект самолета «Ту-125», относящийся к 1958 году, имел два двигателя «НК-6» или «НК-10» конструкции Николая Кузнецова, с максимальной взлетной тягой 2350024000 килограммов, установленных под крылом в хвостовой части фюзеляжа в двух мотогондолах. Схема самолета — «утка», крыло — треугольное с мощным наплывом в центропланной части, максимальная скорость полета — 2700 км/ч, практический потолок — 25 километров и дальность полета — 7000 километров.

С 1958 года, под тем же шифром, что и самолет «135» («Ту-95С»), в ОКБ-156 начались инициативные работы по стратегической ударной авиационной системе, близкой по своим проектным параметрам к «М-56» Владимира Мясищева.

До осени 1960 года работы по теме «135» не выходили за рамки поисковых исследований; было подготовлено несколько предварительных проектов стратегического сверхзвукового самолета, в основном повторявших варианты проектов по американскому «ХВ-70». 3 октября 1960 года вышло постановление Совета Министров СССР № 1057-437, согласно которому ОКБ Мясищева передавалось в качестве филиала в ОКБ Челомея и освобождалось от проектирования и разработки сверхзвукового самолетаносителя «М-56»; ОКБ Туполева, в связи с прекращением работ по «М-56», должно было в треххмесячный срок дать предложения по созданию дальнего сверхзвукового самолетаносителя и дальнего сверхзвукового самолета-разведчика с рассмотрением возможности серийной постройки их на заводе № 22 в Казани.

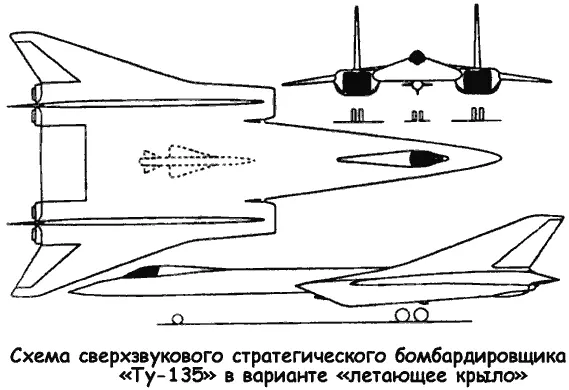

В рамках этой работы, получившей по КБ обозначение самолет «135» («Ту-135»), было рассмотрено большое количество проектов создания авиационно-ракетных и разведывательных стратегических систем на базе различных вариантов сверхзвуковых дальних самолетов. В течение почти пяти лет была проведена большая работа по обоснованию и выбору основных параметров системы и самолета-носителя. Были проработаны десятки вариантов проектов самолета «135» с реализацией большого количества аэродинамических компоновочных решений под различные типы двигателей. В ходе проектирования исследовался и творчески перерабатывался опыт проектирования дальних стратегических сверхзвуковых самолетов, включая материалы Мясищева и разведданные по американскому стратегическому носителю «Валькирия».

Для самолета «Ту-135» рассматривались следующие типы двигателей: «НК-6» (максимальная взлетная тяга — 2300023500 кг), «НК-6Б» (22480 кг), «НК-6В» (18700 кг), «НК-6С» (22500 кг), «НК-10» (24000 кг), «Р15Б-300» (15000 кг), «Р23-300» (21000 кг), «ВД-19Р» (13500 кг), «Р17-117» (17000 кг). Число двигателей, в зависимости от величины их тяги, менялось от четырех до шести. Рассматривался также вариант самолета «Ту-135» с ядерной силовой установкой.

В ходе работ по выбору оптимальной аэродинамической схемы самолета было изготовлено 14 моделей «Ту-135», на которых в ЦАГИ были проверены шесть вариантов схем крыла, более десяти вариантов расположения двигателей. На пяти вариантах определялся оптимальный профиль крыла На шести вариантах — взлетно-посадочные характеристики и общие характеристики на дозвуковых скоростях. На моделях выбирались органы управления, характеристики устойчивости и управляемости. Отрабатывалась форма и расположение мотогондол, воздухозаборники, сопла, форма каналов подвода воздуха к двигателям, исследовалось взаимное влияние двигательных гондол, крыла и фюзеляжа В результате работ по оптимизации самолета для него была выбрана схема «утка» с плавающим передним горизонтальным оперением, треугольным крылом с переменной стреловидностью по передней кромке, одним килем и разнесенными по размаху крыла спаренными мотогондолами.

Отдельно изучался вопрос создания системы ракетного вооружения на базе крылатых ракет различного назначения и баллистических ракет воздушного базирования. Много внимания уделялось формированию навигационно-пилотажного и прицельного комплексов, бортовой аппаратуре радиоэлектронного подавления на основе новейших достижений.

В результате проектирования ударно-разведывательной системы «Ту-135» в ОКБ были выработаны основные положения концепции создания стратегического самолета-носителя и системы на его базе. Основные моменты ее были следующие.

Максимальная скорость полета самолета ограничивалась величиной 3000 км/ч (2,82 Маха), а крейсерская скорость — 2500–2650 км/ч (2,35-2,5 Маха). Это позволяло использовать в конструкции самолета дюралевые сплавы, с применением только в некоторых нагруженных элементах теплостойких сплавов и материалов, что позволяло использовать привычные и отработанные технологии и производственную базу серийных авиационных заводов без их существенной переделки и сокращало сроки проектирования и производства как минимум в два раза. Силовая установка самолета должна была базироваться на двухконтурных (турбовентиляторных) двигателях типа «НК-6». Это обеспечивало получение дальности полета большей на 10–20 % на основных сверхзвуковых режимах полета и на 30–40 % на смешанных и дозвуковых режимах, по сравнению с другими типами предлагавшихся двигателей, и возможность длительного полета на малых высотах. Кроме того, использование «НК-6» позволяло иметь силовую установку, однотипную с самолетами «Ту-22 2НК-6» (самолет «106»), а также обеспечивало дополнительный эффект от применения модификаций «НК-6» или его основных агрегатов для силовых установок самолетов гражданского назначения, а также для проектов самолетов вертикального взлета и посадки.

На основании большого объема исследований и анализа предложенных вариантов самолета «Ту-135» для дальнейшего проектирования был выбран вариант со следующими размерностями: длина самолета — 50,7 метра, высота самолета — 10,7 метра, размах крыла — 34,8 метра, площадь крыла — 400–450 м2, взлетная масса — 160–200 тонн. Выбранные размерности обеспечивали: получение нормальной практической дальности полета на сверхзвуковом крейсерском режиме (2650 км/ч) — 8000 километров, максимальной практической дальности полета — 10 000 километров и дальности с одной дозаправкой топливом в полете — 12 000 километров.
