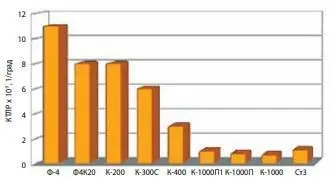

Рис. 2.6. Средние значения коэффициентов линейного расширения материалов в интервале температур -70 0С – + 200 0С [4]

Материалы уплотнений трубопроводной арматуры

Рис.1. Уплотнение

Герметичные уплотнения широко применяют во многих направлениях техники и технологий. От их работоспособности в значительной степени зависят функциональные возможности разных видов оборудования. Сама же работоспособность уплотнительных элементов в значительной степени определяется свойствами материалов, из которых они изготовлены. Поэтому к выбору этих материалов производители подходят очень ответственно.

В соответствии с «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» уплотнение в трубопроводной арматуре ─ это совокупность сопрягаемых элементов, обеспечивающих необходимую герметичность подвижных или неподвижных соединений деталей и узлов. А уплотнительная поверхность ─ это поверхность сопрягаемого элемента, контактирующая с уплотнительным материалом или непосредственно с поверхностью другого сопрягаемого элемента при взаимодействии в процессе герметизации.

Уплотнения арматуры выполняют важнейшую функцию, значение которой переоценить невозможно, ведь герметичность определяет надежность трубопроводной арматуры, а потому является ее наиважнейшим качеством. Герметичность обеспечивают различные уплотнения: уплотнение затвора арматуры, сильфонное уплотнение, сальниковые уплотнения арматуры, уплотнения между отдельными фрагментами ─ крышкой и корпусом, например. Есть еще уплотнения соединительных патрубков, где используют материалы для уплотнения резьбовых соединений и материалы для уплотнения фланцевых соединений. Как свидетельствует статистика, более половины случаев выхода трубопроводной арматуры из строя происходит по причине износа уплотнительных поверхностей, приводящего к снижению герметизирующей способности уплотнительных соединений.

Износ уплотнительных поверхностей

Износ уплотнительных поверхностей ─ явление многогранное, включающее не только наиболее очевидный механический износ, возникающий из-за трения контактирующих поверхностей при открытии и закрытии затвора арматуры, но также коррозионный и эрозионный износ. Коррозионный износ обусловлен воздействием рабочей среды, а его масштабы ─ ее агрессивностью, т. е. химической активностью, проявляющейся в готовности вступать в химические реакции с материалом уплотнения. Эрозионный износ уплотнительных поверхностей ─ следствие газодинамического или гидродинамического воздействия на них рабочей среды. Особенно высокой эрозионной стойкостью должны обладать материалы уплотнений трубопроводной арматуры, работающей при высоком давлении.

Наиболее интенсивному износу подвержены подвижные элементы уплотнений. Так, в очень сложных условиях функционируют уплотнительные кольца в самом распространенном типе трубопроводной арматуры ─ задвижках, при каждом открывании-закрывании запорного органа которых имеет место интенсивное трение уплотнительных поверхностей затвора.

Степень износа уплотнительных поверхностей зависит от того, насколько внутренняя структура материала уплотнения способна противостоять действию внешних нагрузок с учетом таких их особенностей, как характер распределения, вид, интенсивность.

Материалы ─ уплотнительные, прокладочные, герметизирующие

Классифицируя материалы, используемые для изготовления трубопроводной арматуры, те из них, которые служат для обеспечения герметичности, часто разделяют на несколько групп ─ уплотнительные, прокладочные, герметизирующие.

Уплотнительные материалы применяют для создания уплотнительных поверхностей затворов трубопроводной арматуры. Прокладочные ─ для изготовления уплотнительных прокладок. Герметизирующие─ для герметизации узлов прохода через крышку корпуса шпинделя или штока. Такое разделение, несмотря на то, что всеми перечисленными категориями материалов решается общая задача ─ обеспечить заданную герметичность арматуры ─ объяснимо, поскольку в наборе требований, которым они должны соответствовать, существуют определенные различия. Так, наряду с необходимой всем им упругостью, материалы уплотнения затворов обязательно должны обладать антифрикционными свойствами, совсем необязательными для прокладочных материалов.

Материалы для мягких уплотнений затвора

Сегодня, благодаря развитию химических технологий, в качестве материалов для уплотнения широко используют мягкие неметаллические материалы. Хотя нельзя не отметить, что мягкое уплотнение затвора трубопроводной арматуры появилось намного раньше обычно ассоциируемых с ним полимеров. Уже в древности для этого применяли обыкновенную сыромятную кожу. И сегодня она продолжает служить в качестве материала уплотнительной поверхности затвора, но конкурировать на равных с продуктами современных химических технологий ей очень сложно.

Использование неметаллических уплотнительных материалов с низким модулем упругости позволяет обеспечить требуемую герметичность без значительных усилий уплотнения, сопровождающихся дополнительным нагружением узлов трубопроводной арматуры.

Теоретический задел для получения полимерных материалов был создан фундаментальной наукой еще в XIX столетии. Но начало продолжающегося до сих пор технологического прорыва приходится на 30-е годы XX столетия. Именно к этому времени относится появление ПВХ (поливинилхлорида) или широко применяемого для изготовления уплотнений трубопроводной арматуры фторопласта. Последний был получен в 1938 году. Его другое название ─ тефлон, является торговой маркой, зарегистрированной компанией DuPont.

Сегодня фторопласт (он же ─ тефлон, политетрафторэтилен, материал уплотнения PTFE (Polytetrafluoroethylene)) получил чрезвычайно широкое распространение при устройстве уплотнительных поверхностей затворов трубопроводной арматуры. Фторопласт обладает высокой химической стойкостью и почти безразличен к воздействию кислот, щелочей и растворителей. Он сохраняет свои физико-механические параметры в широком диапазоне температур, имеет низкий коэффициент трения. И при этом ─ экологически безвреден. Есть, правда, одно «но» ─ текучесть даже при сравнительно небольших нагрузках. Для улучшения физико-механических показателей его армируют стекловолокном или т. н. «углеволокном».
