Г. АЛЬТШУЛЛЕР - АЛГОРИТМ ИЗОБРЕТЕНИЯ

3-1. «Замыкалка» сама соединяет контакты точно по графику.

3-2. См. рис. 27.

3-3. Не может осуществлять требуемого действия подвижная часть «замыкалки».

3-4. а) Нам надо, чтобы «замыкалка» сама передвигалась по графику.

б) «Замыкалка» не может передвигаться без применения каких-то сил.

в) Для передвижения «замыкалки» нужны силы, а мы хотим, чтобы «замыкалка» двигалась сама, т. е. без наших усилий.

3-5. «Замыкалка» будет двигаться сама, если в ней самой появятся силы.

3-6 Если силы появляются сами - это естественные силы.

3-7. Простейший случай движения под действием естественных сил - падение. «Замыкалка» должна двигаться под действием силы тяжести. Это обеспечит движение по определенному закону, т. е. по графику.

3-8 В трубке создан вакуум. Падает груз и замыкает контакты. Переналаживание легко осуществляется, если в трубке много контактов и можно подключаться к тем, которые нужны.

Рис 27 К задаче б, шаг 3-2 «замыкалка» должна двигаться сама, без участия человека

Сопоставим это с решением по авторскому свидетельству № 189597: «Устройство для установления заданных промежутков времени, отличающееся тем, что с целью повышения точности измерений при записи сейсмограммы оно выполнено в виде стержня с расположенным на нем грузом, замыкающим во время падения контакты, соединенные с электродетонаторами».

Такие ответы учебных задач, защищенные авторскими свидетельствами и отражающие современный уровень творческой мысли в данной области, мы будем называть контрольными ответами.

Смысл изучения АРИЗ, конечно, не в том, чтобы научиться находить контрольный ответ. Решить учебную изобретательскую задачу - значит, дать ответ, не очень отличный от контрольного (на первых этапах обучения), сходный с ним или превосходящий его (на завершающих этапах обучения)

Задачу 6 можно было решить чисто конструкторским путем (например, используя цепи с линиями задержки), но при этом не удалось бы совместить предельную простоту с требуемой точностью Контрольный ответ соответствует второму уровню перебрав несколько десятков вариантов, к нему можно было прийти и без АРИЗ.

Попробуем теперь усложнить задачу. Это даст нам возможность в большей мере использовать АРИЗ.

Задача7

Возьмем в качестве прототипа ответ 3-8 на задачу 6. Имеется стеклянная трубка с вакуумом; падает металлический шарик, замыкает введенные в трубку контакты. Недостаток прототипа - нет свободного падения «замы-калки»: шарик все-таки касается контактов и, следовательно, притормаживается.

Как быть?

Если взять 40 трубок разной длины, мы избавимся от трения (контакты будут только на дне), но усложним прибор. Заменить контакты микрокатушками, а шарик- магнитом? Останется трение магнита о силовые линии тока в катушках. К тому же схема сильно усложнится введением усилителя. Ввести световое замыкание? Плохо. Мы снова усложняем схему…

Прибор должен остаться простым, а точность его по сравнению с прототипом должна быть повышена. Задача учебная, поэтому менять ее нельзя; надо обязательно сохранить исходную схему (контакты и падающая «замы-калка»).

Решение задачи 7

2-3. Дана система из вакуумной трубки, контактов и «замыкалки». При падении «замыкалка» трется о контакты.

2-4. а) «Замыкалка», контакты, б) Трубка. (Сейчас, когда мы рассматриваем трение «за-мыкалки» о контакты, оба эти элемента в равной мере могут быть отнесены к «а». Трубку тоже можно менять, но в меньшей степени; у трубки своя функция - держать вакуум.) 2-5. «Замыкалка».

(Можно взять контакты, можно взять «замы-калку-контакты»- в данном случае это безразлично, так как все равно придется рассматривать взаимодействие трущихся частей.) 3-1. «Замыкалка» при падении сама замыкает контакты без трения.

Для замыкания нужно соприкосновение, т. е. трение. ИКР говорит: пусть трение будет без трения! Дикая идея, не так ли?

Здесь возникает сильный психологический барьер, и дальнейший ход решения во многом зависит от индивидуальных качеств изобретателя, прежде всего - от смелости и организованности мышления. Нужно уметь не останавливаться перед барьером, не отступать, не уходить в сторону.

3-2. Итак, шарик должен проходить сквозь контакты без трения! Тут может появиться идея жидкого шарика. Но это решение не годится: жидкость будет испаряться, исчезнет вакуум, нарушится свободное падение.

3-3. Не может выполнить требуемого действия наиболее широкая часть шарика. Его, так сказать, антиталия…

3-4. а)Нам надо, чтобы шарик двигался без трения, т. е. не касаясь контактов.

б) Для замыкания антиталия должна плотно прикасаться к контактам.

в) Для «а» нужно, чтобы шарик двигался; для «б» - чтобы он не двигался…

, 3-5. Значит, шарик должен одновременно двигаться и не двигаться.

Раньше было «трение без трения», теперь «движение без движения»… Подобно тому как перед рассветом усиливается темнота, так и перед выходом к новой идее мысль наталкивается на препятствия, кажущиеся особенно трудными. Мы будем называть это явление предрассветным эффектом. Помните, Максутов подошел к мысли, что приходится усложнять конструкцию. Раньше он останавливался на этом месте (темнота сгущалась, дальше не хотелось думать!). Но в поезде Максутов решил «пофантазировать»: допустил возможность усложнения конструкции и продолжал размышление. И вот оказалось, что усложнение - кажущееся.

3-6. Придется разделить шарик. Пусть одна часть, а именно антиталия, дойдя до контакта, останавливается, а другая часть шарика (все остальное) -продолжает свободное падение.

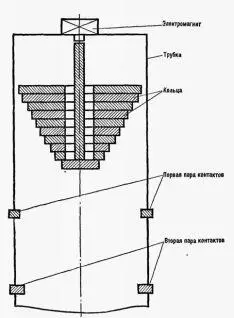

3-7, 3-8. Сделаем «замыкалку» составной (рис. 28). Верхнее кольцо, дойдя до первой пары контактов, остановится и замкнет первую цепь. Остальная часть «замыкалки» будет при этом продолжать свободное падение: остановка верхнего кольца не отразится на нижних кольцах, гак как при свободном падении верхнее кольцо не давит на нижние кольца Исключено и сдвижение колец в сторону- нет сил, способных вызвать это сдвижение.

Вторая пара контактов выдвинута к оси трубки больше, чем первая пара. На второй паре контактов задерживается второе кольцо, а оставшаяся часть «замыкалки» снова продолжает падение и т. д.

Рис. 28. Каждая пара контактов задержит только «Свое» кольцо.

Прикинем теперь, как будет устроена трубка. Предположим, длина трубки - 3 м (это вполне допустимо по аналогии с прототипом). Первый метр оставим нерабочим: «замыкалка» там только разгоняется. Следующие два метра «замыкалка» в свободном падении пройдет за 0,2 сек. Среднее расстояние между контактами на этом участке: 200 см: 40 = 5 см. Ясно, что число контактов можно существенно увеличить. Подключая цепи к тем или иным контактам, мы сможем реализовать разные графики включения. Средняя скорость движения «замыкалки» 1 м за 0,1 сек. Значит, 0,001 сек. соответствует точность установки контактов в 1 см. А контакты можно легко установить с точностью, в десять раз большей. При диаметре трубки в 80 мм среднее сдвижение контактов к оси трубки-2 мм. «Перезарядка» прибора достигается его переворачиванием. Одновременное сбрасывание всех колец - освобождением нижнего кольца, на котором свободно лежат все остальные кольца.
