Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Применение поворотной арматуры в металлургии»

2.1. П

рименимость поворотной арматуры в металлургическом производстве

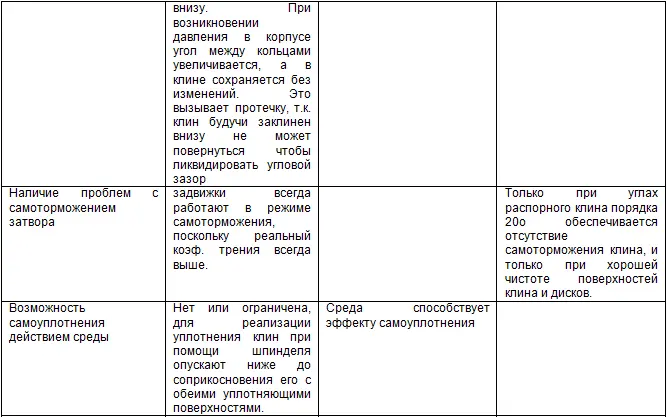

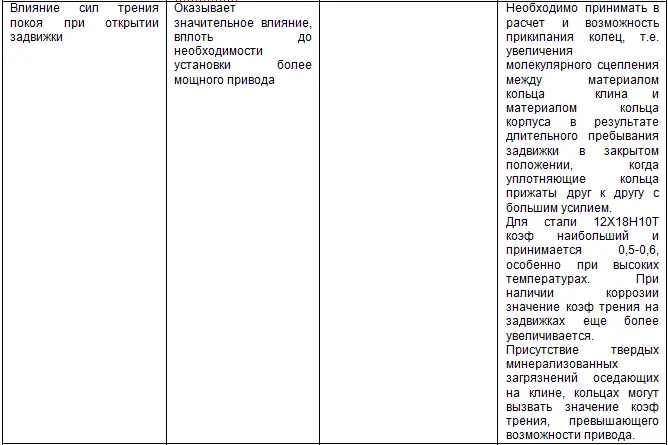

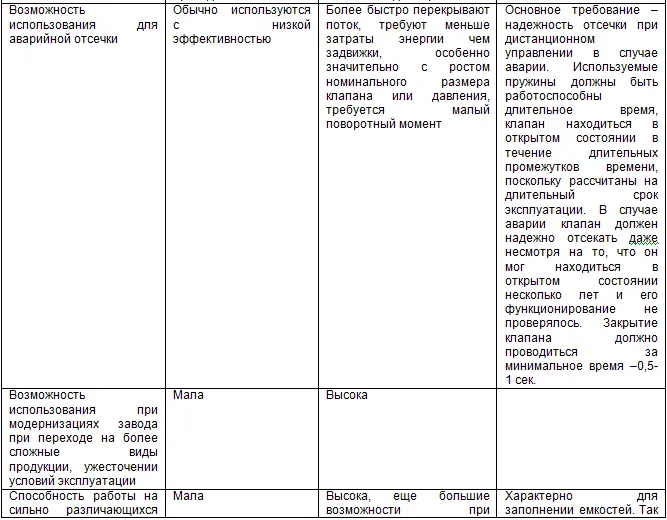

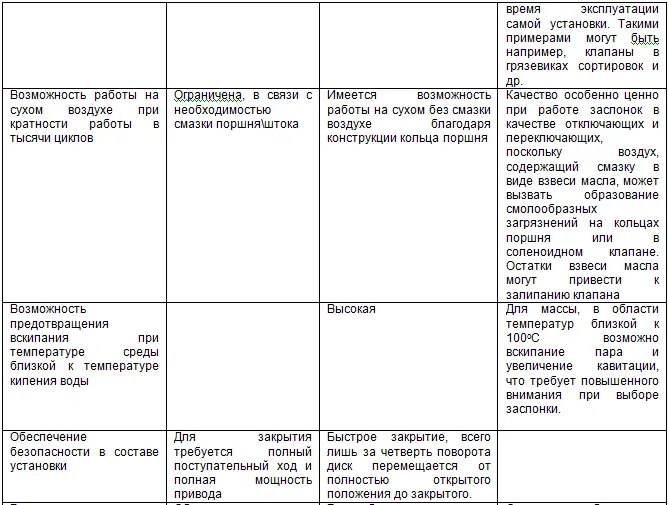

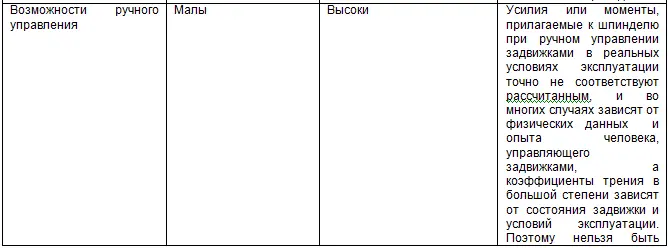

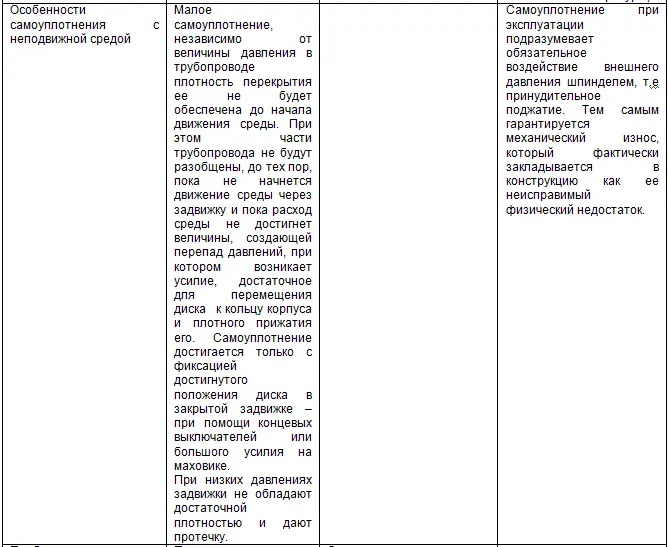

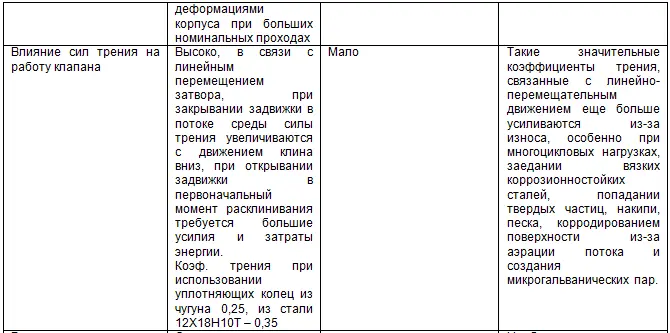

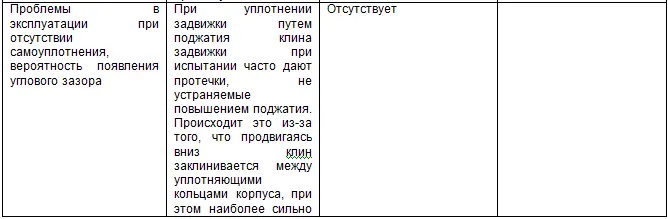

Хотя тенденция к замене задвижек и вентилей, безусловно, прослеживается, однако, поворотная арматура не заменяет многие специализированные виды арматуры. В частности, это специализированная арматура, включая предохранительную, защитную, распределительную, фазоразделительную, смесительную и т.п.

Однако с ростом автоматизации будет заметен перевод ряда арматуры из простых регуляторов на принудительное регулирование посредством выполнения команд управления, идущих от системы автоматизации, а не только осуществляющих саморегулирование процесса. Таким образом, например, уже начался перевод регуляторов прямого действия на горелочном оборудовании на применение регулирующих клапанов, как правило, поворотного типа, действующих не от настроенного на определенный параметр давления МИМ, а от команды системы управления.

В предохранительной арматуре выделяется подсегмент арматуры быстрого срабатывания, где применение поворотных клапанов, в большей степени поворотных заслонок было бы наиболее эффективно.

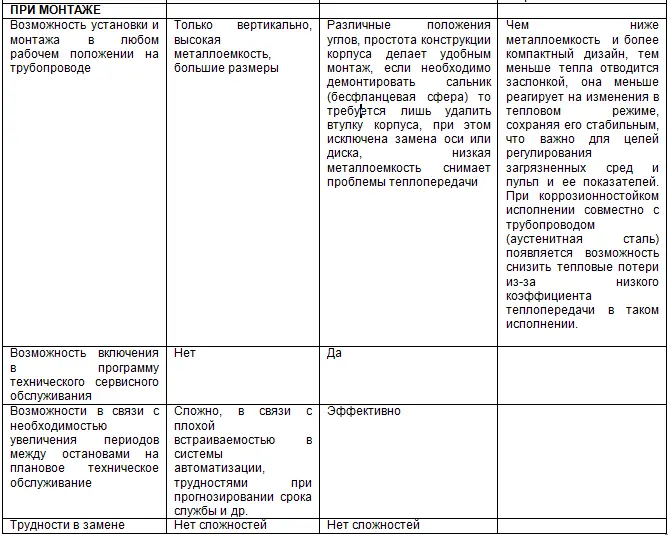

Далее, в соответствующих разделах, приводятся основные параметры замены арматуры, наиболее часто применяемой в процессах металлургического производства на поворотную арматуру производства Metso Automation.

РЕГУЛИРУЮЩАЯ АРМАТУРА

ВЫБОР АРМАТУРЫ

В технических решениях по оснащению клапанами производственных линий необходимо стремиться к минимальной колебательности процесса и отсутствию отклонений от оптимального диапазона регулирования клапана. Причины высокой колебательности регулирующих контуров могут быть разные – и неправильный расчет и выбор клапана, и недостатки монтажа, и плохая настройка клапана и позиционера, помехи и чрезмерные отклонения в процессе. Дороговизна колебательности заключается в потере продукции, внеплановых остановах, снижении эффективности процесса и высоком взаимовлиянии сопряженных контуров.

Выбор регулирующих клапанов долгое время основывался на различных приблизительных оценочных методах и имеющемся опыте. Для восполнения недостатка в точной и быстрой методике выбора разрабатываются методики расчета и выбора регулирующего клапана, благодаря которой можно выбрать наилучший вариант клапана по точности регулирования и регулирующим свойствам для конкретных условий эксплуатации. Методика расчета основана на графических кривых, расходной характеристике и коэффициенте усиления установленного клапана.

ОСНОВЫ РАСЧЕТА. ВНУТРЕННЯЯ ПРОПУСКНАЯ ХАРАКТЕРИСТИКА.

Оптимальный выбор регулирующего клапана по размеру и типу начинается с внутренней пропускной характеристики клапана. В этом отношении пропускные характеристики клапанов тщательно измеряются в различных испытательных лабораториях.

Характеристики клапана замеряются в условиях, когда перепад давления постоянен. В этом случае величина потока, проходящего через клапан «q» пропорциональна его коэффициенту пропускной способности Сv. Так как коэффициент пропускной способности клапана выражает со своей стороны эффективную величину поперечного сечения потока, то по характеристике клапана можно видеть, что эффективность поперечного сечения потока меняется в функциональной зависимости от степени открытия «h» клапана.

На рис.2.1. представлены пропускные характеристики наиболее распространенных клапанов в их функциональной зависимости от коэффициента пропускной способности Ф и степени открытия h.

Рис. 2.1. Пропускные характеристики наиболее распространенных клапанов в их функциональной зависимости от коэффициента пропускной способности Ф и степени открытия h.

1,2,3,4, – разные условия работы клапана

УСТАНОВОЧНАЯ РАСХОДНАЯ ХАРАКТЕРИСТИКА

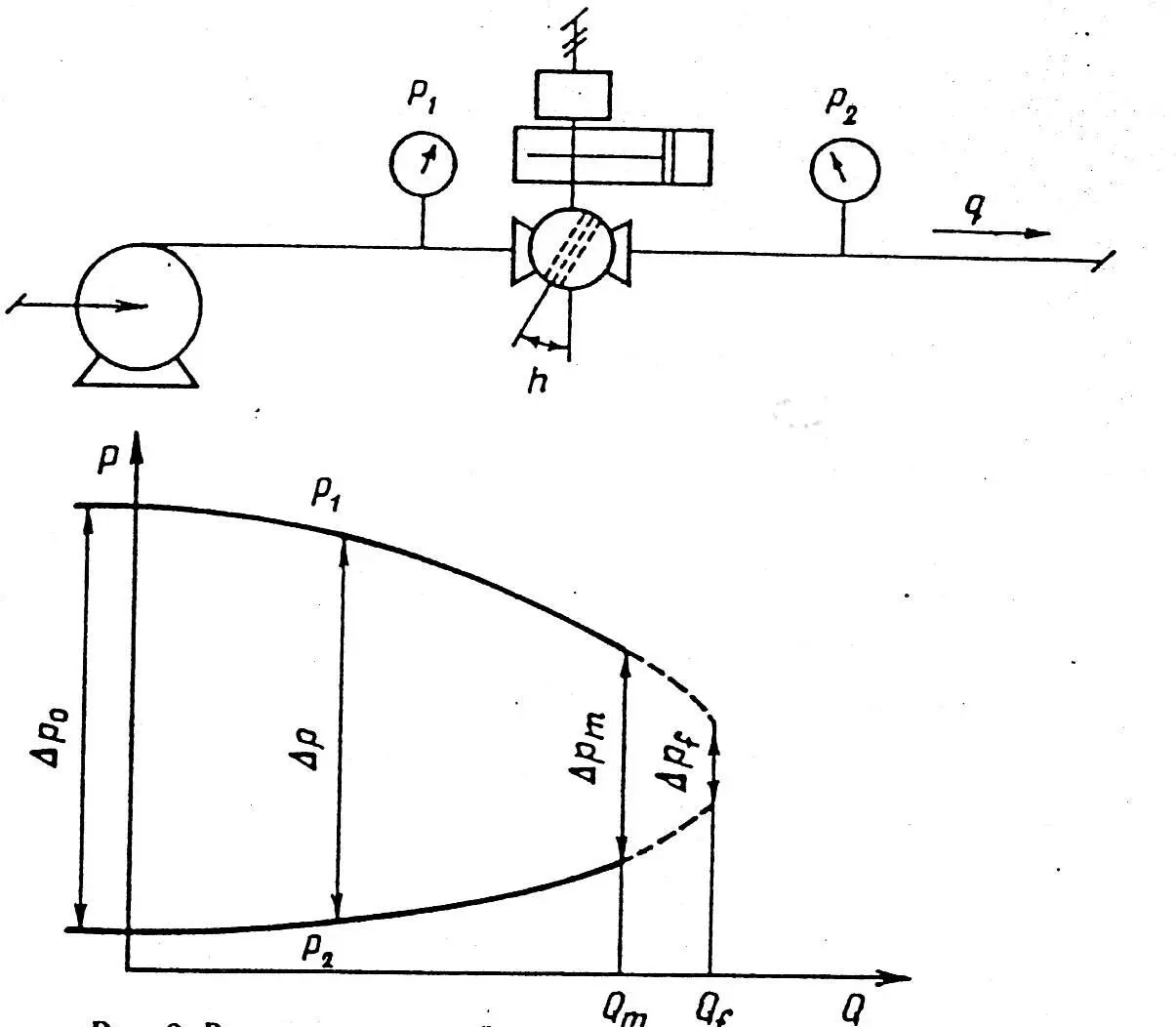

На практике регулирующий клапан – часть технологического трубопровода. Перепад давления в зоне открытия клапана редко постоянен, т.к. при росте величины потока вследствие динамических потерь давление потока на входе клапана падает, а на выходе увеличивается. Поэтому зависимость величины потока q от степени открытия клапана h (вид установочной характеристики) есть функция, как технологического трубопровода, так и внутренней кривой клапана. Влияние изменений перепада давления на регулирующий клапан, установленный в технологическом трубопроводе, показан на рис.2.2.

Рис. 2.2. Влияние изменений перепада давления на регулирующий клапан

Природу технологического трубопровода описывают характеризующие коэффициенты Dр 1и Dp 2, где нижними индексами определены условия потока, при которых клапан полностью открыт (f) или открыт для обеспечения максимальной величины потока (m) требуемой проектом. Коэффициенты D pmможно рассчитать по формулам:
