Вопрос 163.Каким должно быть сечение медных проводников в жилых зданиях?

Ответ. В соответствии с ПУЭ (п. 7.1.34) в зданиях следует применять кабели и провода с медными жилами (до 2001 г. допускалось использование кабелей и проводов с алюминиевыми жилами), сечения которых должно соответствовать расчетным значениям, но быть не менее указанных в табл. 5.

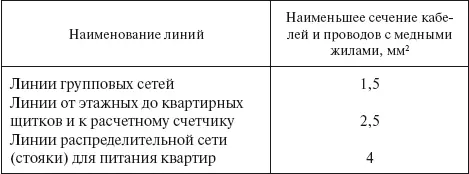

Таблица 5

Наименьшие сечения кабелей и проводов с медными жилами

Вопрос 164.Каковы требования ПУЭ к применению УЗО в групповых сетях, питающих штепсельные розетки?

Ответ. Следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарно установленное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.

Вопрос 165.В каких случаях обязательной является установка УЗО с номинальным током срабатывания не более 30 мА?

Ответ. Является обязательной для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например, в зоне ванных и душевых помещений квартир и номеров гостиниц.

Вопрос 166.В каких случаях рекомендуется установка УЗО с током срабатывания до 300 мА на вводе в квартиру, индивидуальный дом и т. п.?

Ответ. Рекомендуется для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты.

Вопрос 167.В каких случаях допускается питание электроустановок напряжением до 1000 В от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ)?

Ответ. В соответствии с ПУЭ допускается только в тех случаях, когда условия электробезопасности в системе ТТ не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов, а при необходимости – также дополнительная система уравнивания потенциалов.

Вопрос 168.Чем отличается уравнивание потенциалов от выравнивания потенциалов?

Ответ. Уравнивание потенциалов – это электрическое соединение проводящих частей для достижения равенства их потенциалов.

Выравнивание потенциалов – это снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.

Обе меры предназначены для обеспечения электробезопасности (защиты людей от поражения электрическим током) в электроустановках.

Вопрос 169.Какие проводящие части должна соединять между собой основная система уравнивания потенциалов в электроустановках напряжением до 1000 В?

Ответ. Должна соединять между собой следующие проводящие части:

нулевой защитный PE или PEN– проводник питающей линии в системе TN;

заземляющий проводник, присоединенный к заземляющему устройству электроустановки в системах IT и TT;

заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.;

металлические части каркаса здания;

металлические части централизованных систем вентиляции и кондиционирования;

заземляющее устройство системы молниезащиты 2-й и 3-й категорий;

заземляющий проводник функционального (рабочего) заземления, если такое имеется, и если отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

металлические оболочки телекоммуникационных кабелей.

Вопрос 170.Что должна соединять между собой система дополнительного уравнивания потенциалов?

Ответ. Должна соединять между собой все одновременно доступные прикосновению ОПЧ стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Вопрос 171.По каким показателям выбираются электрические аппараты?

Ответ. Выбираются по номинальному напряжению и номинальному току. При этом номинальное напряжение каждого аппарата должно соответствовать или быть больше наибольшего рабочего напряжения электроустановки. Последнее не относится к трансформаторам напряжения (ТН).

Вопрос 172.По каким условиям выбираются токоведущие части аппаратов и проводники любого назначения?

Ответ. Выбираются по условию их предельно допустимого нагрева при продолжительных режимах, а также режимов в периоды ремонтов и возможного при этом неравномерного распределения токов между линиями, секциями шин и т. п. При этом за расчетный ток принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

Вопрос 173.Какой ток принимается в качестве расчетного для выбора номинального тока аппарата по нагреву при повторно-кратковременном и кратковременном режимах работы электроприемников (с общей продолжительностью цикла до 10 мин и продолжительностью рабочего периода не более 4 мин)?

Ответ. Принимается ток, приведенный к эквивалентному продолжительному режиму. При этом:

для медных проводников сечением до 6 мм 2и для алюминиевых проводников до 10 мм 2расчетный ток принимается как для электроустановок с продолжительным режимом работы;

для медных проводников сечением более 6 мм 2и для алюминиевых проводников более 10 мм 2расчетный ток определяется умножением продолжительно допустимого тока на коэффициент 0,875 /?Т пв, где Т пв– выраженная в относительных единицах продолжительность рабочего периода (в долях продолжительности цикла).

Вопрос 174.Какие условия КЗ являются расчетными для электрического аппарат или проводника?
