на линиях хозяйственных и производственных нужд, перечень которых определяется нормативными документами;

на каждом обходном выключателе для присоединений, имеющих коммерческий учет, – по одному реверсивному счетчику;

на стороне среднего и низшего напряжений силовых трансформаторов, если на стороне высшего напряжения отсутствуют измерительные ТТ;

на трансформаторах СН, если электроэнергия, отпущенная на СН, не учитывается другими счетчикам; при этом счетчики рекомендуется устанавливать со стороны низшего напряжения.

Для каждой трансформаторной группы устанавливают отдельные коммерческие счетчики электроэнергии (1.5.11).

Вопрос. В каких случаях допускается установка счетчиков на стороне низшего напряжения трансформаторов?

Ответ. Допускается в случаях, когда ТТ, выбранные по условиям тока КЗ или по характеристикам средств РЗиА, не обеспечивают требуемой точности учета электроэнергии, а также когда у имеющихся встроенных ТТ отсутствует обмотка класса точности 0,5.

Если установка дополнительных ТТ со стороны низшего напряжения силовых трансформаторов для включения коммерческих счетчиков невозможна (КРУ, КРУН, ячейки КСО), допускается организация учета на отходящих линиях 6-10 кВ (1.5.12).

Вопрос. В каких случаях допускается устанавливать коммерческие счетчики не на питающем, а на приемном конце линии?

Ответ. Допускается устанавливать, когда ТТ на электростанциях и подстанциях, выбранные по условиям тока КЗ или по характеристикам дифференциальной защиты шин, не обеспечивают требуемой точности учета электроэнергии (1.5.13).

Вопрос. Где устанавливают коммерческие счетчики реактивной электроэнергии?

Ответ. Устанавливают на присоединениях:

потребителей, рассчитывающихся за активную электроэнергию с учетом реактивной электроэнергии и мощности – на тех же элементах схемы, на которых установлены коммерческие счетчики активной электроэнергии;

источников реактивной мощности, если по ним производится расчет за реактивную электроэнергию, выданную в сеть энергосистемы, или осуществляется контроль заданного режима работы.

На присоединениях, по которым возможно как потребление реактивной электроэнергии, так и ее выдача в сеть, устанавливают реверсивные счетчики (1.5.14).

Вопрос. С какой целью устанавливают счетчики технического учета на электростанциях?

Ответ. На всех электростанциях мощностью более 10 МВт устанавливают счетчики технического учета, чтобы обеспечивать возможность вычисления балансов электроэнергии по классам напряжения и по электростанции в целом, а также в системе СН. При этом установка счетчиков активной электроэнергии производится в цепях электродвигателей, питающихся от шин РУ СН напряжением выше 1 кВ, а также в цепях всех трансформаторов, питающихся от этих шин (1.5.15).

Вопрос. С какой целью устанавливают счетчики активной электроэнергии технического учета на подстанциях напряжением 35 кВ и выше?

Ответ. Устанавливаются, чтобы обеспечить возможность вычисления баланса электроэнергии по РУ всех классов напряжения и по подстанции в целом, а также, чтобы обеспечивать контроль режимов электропотребления и возможность определения электропотребления подразделений и предприятий (1.5.16).

Вопрос. С какой целью устанавливаются счетчики реактивной электроэнергии на электростанциях и подстанциях?

Ответ. Устанавливаются для учета поступившей и отпущенной электроэнергии (1.5.17).

Вопрос. С помощью каких счетчиков производится учет (измерение) активной и реактивной электроэнергии трехфазного тока?

Ответ. Производится с помощью трехфазных счетчиков. В электроустановках напряжением 35 кВ и выше применяют трехфазные трехэлементные счетчики, которые должны включаться в каждую фазу присоединения (1.5.19).

Вопрос. Какие должны быть классы точности у коммерческих счетчиков активной и реактивной электроэнергии?

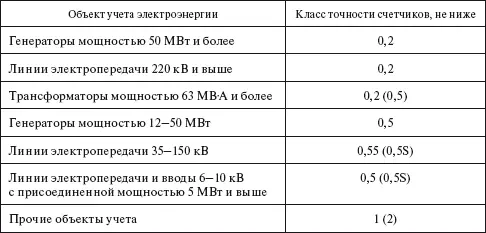

Ответ. Классы точности коммерческих счетчиков активной электроэнергии для различных объектов учета приведены в табл. 1.5.1.

Таблица 1.5.1

Классы точности коммерческих счетчиков активной электроэнергии

Класс точности коммерческих счетчиков реактивной электроэнергии может выбираться на одну ступень ниже соответствующего класса точности коммерческих счетчиков активной электроэнергии (1.5.21).

Вопрос. Какими могут быть классы точности счетчиков технического учета активной и реактивной электроэнергии?

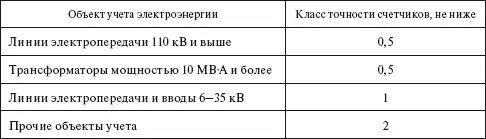

Ответ. Классы точности счетчиков технического учета активной электроэнергии для различных объектов учета приведены в табл. 1.5.2.

Таблица 1.5.2

Классы точности счетчиков технического учета активной электроэнергии

Класс точности счетчиков технического учета реактивной электроэнергии может выбираться на одну ступень ниже соответствующего класса точности счетчиков технического учета активной электроэнергии (1.5.22).

Вопрос. Какие классы точности ТТ и ТН применяются для присоединения коммерческих счетчиков?

Ответ. Применяются: для присоединения коммерческих счетчиков класса точности 0,2 – как правило, не ниже 0,2 (0,2S); для счетчиков классов точности 0,5 и 1 – не ниже 0,5 (0,5S) и для счетчиков класса точности 2 – не ниже 1 (1.5.23).

Вопрос. Какие классы точности ТТ допускается использовать при установке счетчиков технического учета электроэнергии на присоединениях 35 кВ и ниже?

Ответ. Допускается использование ТТ класса точности 1, а также встроенных ТТ класса точности ниже 1 (1.5.24).

Вопрос. Какие ТТ допускается применять при установке индукционных счетчиков?

Ответ. Допускается применение ТТ с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке ТТ будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 % (1.5.25).

Вопрос. Каковы требования настоящих Правил по включению счетчиков с измерительными ТТ?
