Вопрос.Какая защита предусматривается для электродвигателей переменного тока?

Ответ. Предусматривается защита от многофазных замыканий, в сетях с глухозаземленной нейтралью – также от однофазных замыканий на заземленные ОПЧ, кроме того, защита от токов перегрузки и защита минимального напряжения. Для синхронных электродвигателей (при невозможности втягивания в синхронизм с полной нагрузкой) дополнительно предусматривается защита от асинхронного режима.

Для электродвигателей постоянного тока предусматривается защита от КЗ. При необходимости дополнительно могут устанавливаться защиты от перегрузки, чрезмерного повышения частоты и минимального напряжения (5.3.58).

Вопрос.Какими аппаратами выполняется защита от КЗ на зажимах электродвигателей?

Ответ. Выполняется автоматическими выключателями или предохранителями. Номинальные токи плавких вставок предохранителей и расщепителей автоматических выключателей выбираются по возможности наименьшими, но таким образом, чтобы электродвигатели при нормальных для данной электроустановки толчках тока (пиках технологической нагрузки, пусковых токах, токах самозапуска и т. п.) не отключались защитой.

Допускается защита от КЗ одним общим аппаратом для группы электродвигателей при условии, что эта защита обеспечивает термическую устойчивость пусковых аппаратов и аппаратов защиты от перегрузок, примененных в цепи каждого электродвигателя группы.

На электростанциях для защиты от КЗ электродвигателей СН, связанных с основным технологическим процессом, применяются автоматические выключатели. При недостаточной чувствительности электромагнитных расцепителей автоматических выключателей в системе СН электростанций могут применяться выносные токовые реле с действием на независимый расцепитель выключателя (5.3.60).

Вопрос.В каких случаях устанавливается защита электродвигателей от перегрузки?

Ответ. Устанавливается в случаях, когда возможна перегрузка механизма по технологическим причинам, а также при особо тяжелых условиях пуска и самозапуска. Защита может быть осуществлена тепловыми реле или другими устройствами.

При защите асинхронных электродвигателей предохранителями или при наличии предохранителей в питающей сети следует предусматривать во всех фазах тепловые реле, действующие на отключение электродвигателя.

Для электродвигателей с продолжительным режимом работы рекомендуется во всех случаях предусматривать защиту от перегрузки.

Для электродвигателей с повторно-кратковременным режимом работы защиту от перегрузки можно не устанавливать (5.3.61).

Вопрос. В каких случаях устанавливается защита минимального напряжения?

Ответ. Устанавливается в следующих случаях:

для электродвигателей, которые не допускают непосредственного включения в сеть;

для электродвигателей механизмов, самозапуск которых не допускается после останова по условиям технологического процесса или по условиям безопасности;

для прочих электродвигателей в соответствии с условиями, приведенными в п. 5.3.55 Правил (5.3.62).

Вопрос. В каких случаях предусматривается защита от КЗ электродвигателей переменного тока?

Ответ. Предусматривается:

в электроустановках с заземленной нейтралью – во всех фазах;

в электроустановках с изолированной нейтралью: при защите предохранителями – во всех фазах; при защите автоматическими выключателями – не менее чем в двух фазах; при этом в пределах одной и той же электроустановки защиту следует осуществлять в одних и тех же фазах (5.3.64).

Вопрос. Какие реле рекомендуется применять для обеспечения защиты от работы на двух фазах?

Ответ. Рекомендуется применять тепловые реле с ускоренным срабатыванием. В обоснованных случаях следует использовать специальные виды защиты (5.3.67).

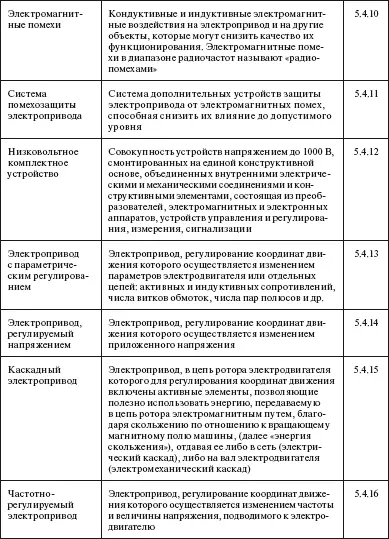

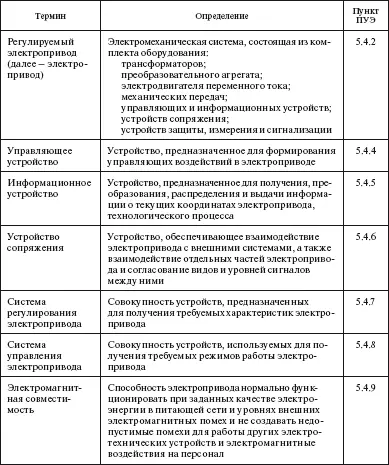

Окончание табл.

Вопрос. На какие электроприводы распространяется настоящая глава Правил?

Ответ. Распространяется на регулируемые электроприводы мощностью свыше 1,0 кВт, питаемые от трехфазной сети переменного тока напряжением 0,4 кВ и выше.

Не распространяется на электроприводы:

питающиеся от однофазных сетей переменного тока;

предназначенные для эксплуатации во взрывоопасных помещениях, химически агрессивных средах и в средах, насыщенных водяным паром или содержащих токопроводящую пыль;

бытового назначения;

применяемые в бортовых системах подвижных средств наземного, водного и воздушного транспорта (5.4.1).

Вопрос. Для каких электроприводов должно быть предусмотрено осуществление самозапуска?

Ответ. Должно быть предусмотрено для электроприводов, механизмы которых по условиям технологического процесса необходимо сохранять в работе при и после кратковременных перерывов питания или глубоких понижениях напряжения сети (5.4.19).

Вопрос. Какие виды управления могут иметь электроприводы в зависимости от конкретных условий их применения?

Ответ. Могут иметь дистанционное управление, местное управление либо оба вида управления. При осуществлении только дистанционного управления на месте установки шкафов электропривода должна быть осуществлена возможность управления в цепях питания электроэнергией (5.4.21).

Вопрос. Каким образом должны быть рассчитаны, выбраны и установлены составные части регулируемого электропривода (электродвигатель, преобразователь частоты, согласующий трансформатор, пусковое устройство, коммутационные аппараты и т. п.)?

Ответ. Должны быть рассчитаны, выбраны и установлены таким образом и обеспечены такой системой охлаждения, чтобы их температура в рабочих режимах не превышала допустимой (5.4.23).

Вопрос. Какие требования электробезопасности регламентирует настоящая глава Правил?

Ответ. Конструкция и расположение оборудования электропривода не должны допускать возможности случайных прикосновений к находящимся под напряжением или вращающимся частям. Все двери шкафов, ячеек и др., содержащих оборудование, нормально находящееся под напряжением, должны иметь блокировки и замки, отпираемые специальными ключами, не допускающими включение при открытых дверях (5.4.25).
