Вопрос. Как должен осуществляться вход в помещение аккумуляторной батареи при отнесении его к взрывоопасной категории?

Ответ. Должен осуществляться через тамбур-шлюз. Устройство входа из бытовых помещений не допускается.

Тамбур-шлюз должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; площадь тамбура должна быть не менее 1,5 м 2.

Двери тамбура-шлюза должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.

На дверях должны быть: надпись «Аккумуляторная» и знаки безопасности: «Запрещается пользоваться открытым огнем» и «Запрещается курить» (5.5.32).

Вопрос. Какая комната должна быть при помещениях аккумуляторных батарей?

Ответ. Должна быть отдельная комната площадью не менее 4 м 2для хранения кислоты, сепараторов, принадлежностей для приготовления электролита (5.5.33).

Вопрос. Какими должны быть потолки помещений аккумуляторных батарей?

Ответ. Должны быть, как правило, горизонтальными и гладкими. Допускаются потолки с выступающими конструкциями или наклонные при условии выполнения требований п. 5.5.43 Правил. Применение подвесных потолков не допускается (5.5.34).

Вопрос. Какими должны быть полы помещений аккумуляторных батарей?

Ответ. Должны быть строго горизонтальными, на бетонном основании с кислостойким покрытием (керамические кислотоупорные плитки с заполнением швов кислостойким материалом или асфальт).

При установке аккумуляторов или стеллажей на асфальтовом покрытии должны быть применены опорные покрытия или площадки из прочного кислостойкого материала.

Внутри помещений аккумуляторной батареи и кислотной, а также у дверей этих помещений должен быть устроен плинтус из кислотостойкого материала (5.5.35).

Вопрос. Какие приспособления должны устанавливаться в помещениях аккумуляторных батарей с номинальным напряжением более 250 В в проходах для обслуживания?

Ответ. Должны устанавливаться деревянные решетки, изолирующие персонал от пола (5.5.38).

Вопрос. Какой системой вентиляции должны быть оборудованы помещения аккумуляторных батарей, в которых производится заряд аккумуляторов, при напряжении более 2,4 В на элемент?

Ответ. Должны быть оборудованы стационарной принудительной приточно-вытяжной вентиляцией, обеспечивающей в воздухе этих помещений содержание аэрозолей серной кислоты не более 1 мг/м 3и водорода в пределах взрывоопасной концентрации не более 0,4 % по объему.

Вытяжные системы должны быть сблокированы с работой зарядно-подзарядного агрегата таким образом, чтобы он не мог работать при отключении вентиляционных установок, а прекращение работы приточной вентиляции должно сигнализироваться на щит управления с постоянным пребыванием людей. Оборудование вытяжных установок независимо от категории помещения аккумуляторных батарей следует предусматривать во взрывозащищенном исполнении.

В помещениях кислотных следует предусматривать приточно-вытяжную вентиляцию, рассчитанную на пятикратный воздухообмен (5.3.39).

Вопрос. Какая система должна предусматриваться для вентиляции помещений всех стационарных аккумуляторных батарей?

Ответ. Должна предусматриваться естественная вытяжная вентиляция с отсосом воздуха из верхней зоны в объеме не менее однократного воздухообмена. В период постоянного подзаряда и заряда при напряжении не выше 2,4 В на элемент принудительная вентиляция может не включаться (5.5.42).

Вопрос. Какие помещения должна обслуживать вентиляционная система аккумуляторных батарей?

Ответ. Должна обслуживать только помещения аккумуляторных батарей и кислотных. Объединение этих систем с вентиляционными системами других помещений запрещается.

При применении принудительной вентиляции вытяжку воздуха следует предусматривать из верхней зоны для удаления водорода и из нижней зоны для удаления аэрозолей серной кислоты.

Расстояние от верхней кромки верхних вентиляционных отверстий до потолка должно быть не более 100 мм, а от нижней кромки нижних вентиляционных отверстий от пола – не более 300 мм.

Если потолок имеет выступающие конструкции более 100 мм или наклон, вытяжку воздуха следует предусматривать соответственно из каждого отсека или из верхней части пространства.

Допускается выполнять потолки с выступающими конструкциями, предусматривая при этом устройства для перетока воздуха из каждого отсека.

Приток воздуха предусматривать со стороны, противоположной вытяжке, при этом он не должен быть направлен непосредственно на поверхность электролита.

Прокладка вытяжных воздуховодов в каналах (под полом) не разрешается.

Прокладка металлических воздуховодов над аккумуляторами запрещается.

Применение переносных вентиляционных коробов в помещениях аккумуляторных не допускается.

Выброс воздуха должен производиться через трубы или шахты на высоту не менее 1,5 м от конька кровли с защитой их от попадания атмосферных осадков.

В тамбур-шлюзе должен быть обеспечен подпор воздуха (5.5.43).

Вопрос. Какой принимается температура воздуха в помещениях аккумуляторных батарей?

Ответ. Принимается не ниже +10 °C (5.5.44).

Вопрос. Как рекомендуется осуществлять отопление помещения аккумуляторной батареи?

Ответ. Рекомендуется осуществлять при помощи калориферного устройства, располагаемого вне этого помещения и подающего теплый воздух через вентиляционный канал. При применении электроподогрева должны быть приняты меры против заноса искр через канал.

При устройстве парового или водяного отопления оно должно выполняться в пределах помещения аккумуляторной батареи гладкими трубами, соединенными сваркой. Фланцевые соединения и установка вентилей запрещаются (5.5.45).

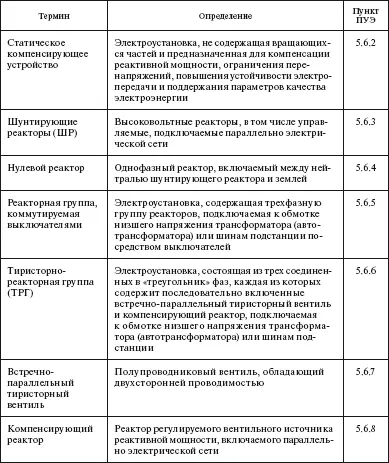

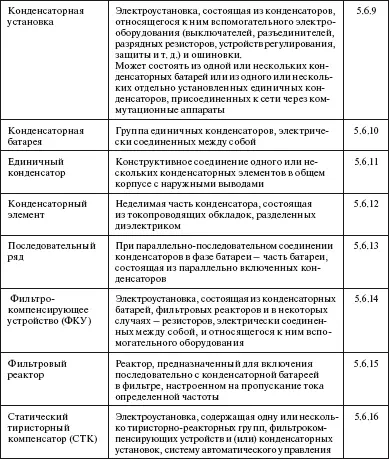

Окончание табл.

Вопрос. На какие компенсирующие устройства распространяется настоящая глава Правил?

Ответ. Распространяется на статические компенсирующие устройства в электроэнергетических системах и системах электроснабжения потребителей напряжением от 0,4 до 750 кВ, в том числе:
