Вопрос. Где должны устанавливаться ВХ ВРУ, ГРЩ, распределительные пункты и групповые щитки при их размещении вне электрощитовых помещений?

Ответ. Они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31. Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м (7.1.28).

Вопрос. В какую сторону должны открываться двери электрощитовых помещений?

Ответ. Должны открываться наружу (7.1.29).

Вопрос. Какие требования предъявляются к помещениям, в которых установлены ВРУ, ГРЩ?

Ответ. Они должны иметь естественную вентиляцию, электрическое освещение и температура в них не должна быть ниже +5 °C. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами (7.1.31).

Вопрос. С учетом каких факторов должны выполняться внутренние электр опр ов одки?

Ответ. Должны выполняться с учетом следующего:

электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ;

к одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более пяти этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты;

в жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или от отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается;

для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным фоном;

питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями (7.1.32).

Вопрос. Какие питающие кабели и провода следует применять?

Ответ. В зданиях следует применять кабели и провода с медными жилами. Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм 2и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т. п.) может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм 2(7.1.34).

Вопрос. Каким должно быть сечение медных проводников в жилых зданиях?

Ответ. Должно соответствовать расчетным значениям, но быть не менее указанных в табл. 7.1.1 (7.1.34).

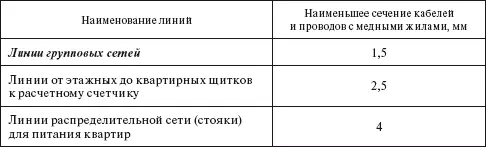

Таблица 7.1.1

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Вопрос. Как должны выполняться линии групповой сети во всех зданиях, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников?

Ответ. Должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РE -проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим (7.1.36).

Вопрос. Как следует выполнять электропроводку в помещениях?

Ответ. Следует выполнять сменяемой:

скрыто – в каналах строительных конструкций, замоноличенных трубах;

открыто – в электротехнических плинтусах, коробах и т. п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто (7.1.37).

Вопрос. В каких зданиях допускается несменяемая замоноличенная прокладка групповых сетей?

Ответ. В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке (7.1.37).

Вопрос. Как следует рассматривать и выполнять электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках?

Ответ. Их следует рассматривать как скрытые электропроводки и выполнять:

за потолками и в пустотах перегородок из горючих материалов – в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;

за потолками и в перегородках из негорючих материалов – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей (7.1.38).

Вопрос. Какая проводка должна применяться в саунах, ванных комнатах, санузлах, душевых?

Ответ. Должна применяться, как правило, скрытая электропроводка. Допускается открытая прокладка кабелей. Не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах (7.1.40).

Вопрос. Какое сечение должны иметь однофазные двух– и трехпроводные линии, а также трехфазные четырех– и пятипроводные линии при питании однофазных нагрузок?

Ответ. Должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников (7.1.45).

Вопрос. Какое сечение должны иметь трехфазные четырех– и пятипроводные линии при питании трехфазных симметричных нагрузок?

Ответ. Должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм 2по меди и 25 мм 2по алюминию, а при больших сечениях – не менее 50 % сечения фазных проводников (7.1.45).

Вопрос. Каким должно быть сечение PEN -проводников?

Ответ. Должно быть не менее сечения N -проводников и не менее 10 мм 2по меди и 16 мм 2по алюминию независимо от сечения фазных проводников (7.1.45).
