все штепсельные розетки должны иметь защитный контакт, присоединенный к местной системе уравнивания потенциалов;

все гибкие кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник, применяемый в качестве проводника уравнивания потенциалов;

время отключения устройством защиты при двухфазном замыкании на ОПЧ не должно превышать время, указанное в табл. 1.7.2 (1.7.85).

Вопрос. В каких случаях могут быть применены изолирующие (непроводящие) помещения, зоны и площадки в электроустановках напряжением до 1 кВ?

Ответ. Могут быть применены, когда требования к автоматическому отключению питания не могут быть выполнены, а применение других защитных мер невозможно либо нецелесообразно (1.7.86).

Вопрос. Каким должно быть сопротивление относительно локальной земли изолирующего пола и стен таких помещений, зон и площадок?

Ответ. Должно быть не менее:

50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегаомметром на напряжение 500 В;

100 кОм при номинальном напряжении электроустановки более 500 В, измеренное мегаомметром на напряжение 1000 В (1.7.86).

Вопрос. При соблюдении каких условий допускается использование электрооборудования класса 0 для изолирующих (непроводящих) помещений, зон, площадок?

Ответ. Допускается использование при соблюдении по крайней мере одного из трех следующих условий:

ОПЧ удалены одна от другой и от сторонних проводящих частей не менее чем на 2 м. Допускается уменьшение этого расстояния вне зоны досягаемости до 1,25 м;

ОПЧ отделены от сторонних проводящих частей барьерами из изоляционного материала. При этом расстояния не менее указанных выше должны быть обеспечены с одной стороны барьера;

сторонние проводящие части покрыты изоляцией, выдерживающей испытательное напряжение не менее 2 кВ в течение 1 мин (1.7.86).

Вопрос. Какие классы применяемого электрооборудования следует принимать в соответствии с ГОСТ 12.2.007.0 «ССБТ. Изделия электротехнические. Общие требования безопасности» при выполнении мер защиты в электроустановках напряжением до 1 кВ?

Ответ. Следует принимать в соответствии с табл. 1.7.3 (1.7.87).

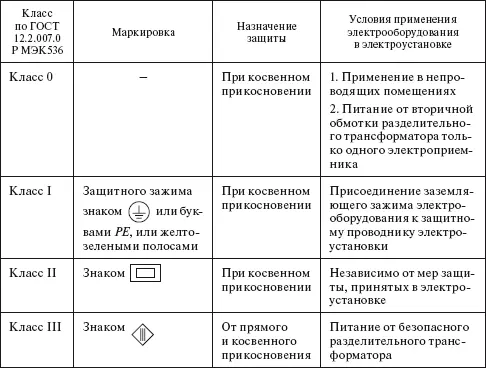

Таблица 1.7.3

Применение электрооборудования в электроустановках напряжением до 1 кВ

Вопрос. Каким должно быть напряжение на заземляющем устройстве при стекании с него тока замыкания на землю?

Ответ. Не должно, как правило, превышать 10 кВ. Напряжение выше 10 кВ допускается на заземляющих устройствах, с которых исключен вынос потенциалов за пределы зданий и внешних сооружений электроустановок. При напряжении на заземляющем устройстве более 5 кВ должны быть предусмотрены меры по защите изоляции отходящих кабелей связи и телемеханики и по предотвращению выноса опасных потенциалов за пределы электроустановки (1.7.89).

Вопрос. Каковы требования к сопротивлению заземляющего устройства?

Ответ. Должно быть в любое время года не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей (1.7.90).

Вопрос. Как следует прокладывать продольные заземлители с целью выравнивания потенциала и обеспечения присоединения электрооборудования к заземлителю?

Ответ. Должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5–0,7 м от поверхности земли и на расстоянии 0,8–1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояния между основаниями или фундаментами двух рядов не превышает 3,0 м (1.7.90).

Вопрос. Как следует прокладывать поперечные заземлители?

Ответ. Следует прокладывать в удобных местах между оборудованием на глубине 0,5–0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4,0; 5,0; 6,0: 7,5; 9,0; 11,0; 13,5; 16,0; 20,0 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и коротко-замыкателей к заземляющему устройству, не должны превышать 6x6 м (1.7.90).

Вопрос. Каким должно быть расчетное время действия защиты при определении значений допустимого напряжения прикосновения?

Ответ. В качестве расчетного времени воздействия следует принимать сумму времени действия защиты и полного времени отключения выключателя. При определении допустимых значений напряжения прикосновения у рабочих мест, где при производстве оперативных переключений могут возникнуть КЗ на конструкции, доступные для прикосновения производящему переключения персоналу, следует принимать время действия резервной защиты, а для остальной территории – основной защиты. Рабочее место следует понимать как место оперативного обслуживания электрических аппаратов (1.7.91).

Вопрос. Каким должно быть расстояние между продольными и поперечными горизонтальными искусственными заземлителями?

Ответ. Должно быть не более 30 м, а глубина их заложения в грунт должна быть не менее 0,3 м. Для снижения напряжения прикосновения у рабочих мест в необходимых случаях может быть выполнена подсыпка щебня слоем толщиной 0,1–0,2 м (1.7.91).

Вопрос. Какие дополнительные требования следует соблюдать при выполнении заземляющего устройства?

Ответ. Необходимо соблюдать следующие дополнительные требования:

прокладывать заземляющие проводники, присоединяющие оборудование или конструкции к заземлителю, в земле на глубине не менее 0,3 м;

прокладывать продольные и поперечные горизонтальные заземлители (в четырех направлениях) вблизи мест расположения заземляемых нейтралей силовых трансформаторов, короткозамыкателей (1.7.92).

Вопрос. Какие требования предъявляют Правила к заземлению внешней ограды электроустановок?

Ответ. Внешнюю ограду электроустановок не рекомендуется присоединять к заземляющему устройству.

Если от электроустановки отходят ВЛ напряжением 110 кВ и выше, то ограду следует заземлить с помощью вертикальных заземлителей длиной 2–3 м, установленных у стоек ограды по всему ее периметру через 20–50 м. Установка таких заземлителей не требуется для ограды с металлическими стойками и с теми стойками из железобетона, арматура которых электрически соединена с металлическими звеньями ограды (1.7.93).
