концевые, устанавливаемые в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки. Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее тяжение всех проводов.
Опоры, на которых выполняются ответвления от ВЛ, называются ответвительными; опоры, на которых выполняется пересечение ВЛ разных направлений или пересечение ВЛ с инженерными сооружениями, называются перекрестными. Эти опоры могут быть всех указанных типов (2.4.50).
Вопрос. Возможность установки каких аппаратов должны обеспечивать конструкции опор?
Ответ. Должны обеспечивать возможность установки:
светильников уличного освещения всех типов;
концевых кабельных муфт;
защитных аппаратов;
секционирующих и коммутационных аппаратов; шкафов и щитков для подключения электроприемников (2.4.51).
Вопрос. Какими могут быть опоры (по исполнению) независимо от их типа?
Ответ. Могут быть свободностоящими, с подкосами или оттяжками.
Оттяжки опор могут прикрепляться к анкерам, установленным в земле, или к каменным, кирпичным, железобетонным и металлическим элементам зданий и сооружений. Сечение оттяжек определяется расчетом; оно должно быть не менее 25 мм 2(2.4.52).
Вопрос. На какие нагрузки должны быть рассчитаны промежуточные опоры?
Ответ. Должны быть рассчитаны на следующие сочетания нагрузок:
одновременное воздействие поперечной ветровой нагрузки на провода, свободные или покрытые гололедом, и на конструкцию опоры, а также нагрузки от тяжения проводов ответвлений к вводам, свободных от гололеда или частично покрытых гололедом;
на нагрузку от тяжения проводов ответвлений к вводам, покрытых гололедом, при этом допускается учет отклонения опоры под действием нагрузки;
на условную расчетную нагрузку, равную 1,5 кН, приложенную к вершине опоры и направленную вдоль оси ВЛ (2.4.53).
Вопрос. На какую нагрузку должны быть рассчитаны угловые опоры (промежуточные и анкерные)?
Ответ . Должны быть рассчитаны на результирующую нагрузку от тяжения проводов и ветровую нагрузку на провода и конструкцию опоры (2.4.53).
Вопрос. На какую нагрузку должны быть рассчитаны анкерные опоры?
Ответ. Должны быть рассчитаны на разность тяжения проводов смежных пролетов и поперечную нагрузку от давления ветра при гололеде и без гололеда на провода и конструкцию опоры. За наименьшее значение разности тяжения следует принимать 50 % наибольшего значения одностороннего тяжения всех проводов (2.4.53).
Вопрос. На какую нагрузку должны быть рассчитаны концевые и ответвительные опоры?
Ответ. Концевые опоры должны быть рассчитаны на одностороннее тяжение всех проводов. Ответвительные опоры рассчитываются на результирующую нагрузку от тяжения всех проводов (2.4.53).
Габариты, пересечения и сближения
Вопрос. Каким должно быть расстояние по вертикали от проводов ВЛИ до поверхности земли и проезжей части улиц в населенной и ненаселенной местности?
Ответ. Должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.
При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояние от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.
Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,5 м.
Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м (2.4.55).
Вопрос. Каким должно быть расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц?
Ответ. Должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м (2.4.56).
Вопрос. Каким должно быть расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений?
Ответ. Должно быть не менее:
1,0 м – до балконов, террас и окон;
0,2 м – до глухих стен зданий, сооружений (2.4.57).
Вопрос. Каким должно быть расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений?
Ответ. Должно быть не менее:
1,5 м – до балконов, террас и окон;
1,0 м – до глухих стен.
Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается (2.4.58).
Вопрос. Каким должно быть минимальное расстояние от СИП при прокладке проводов по стенам зданий и сооружениям?
Ответ. Должно быть:
при горизонтальной прокладке:
над окном, входной дверью – 0,3 м;
под балконом, окном, карнизом – 0,5 м;
до земли – 2,5 м;
при вертикальной прокладке:
до окна – 0,5 м;
до балкона, входной двери – 1,0 м.
Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м (2.4.60).
Вопрос. Какими должны быть расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения?
Ответ. Должны быть не менее приведенных в табл. 2.4.4 (2.4.61).
Таблица 2.4.4

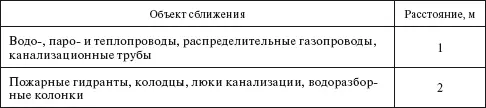

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок

Окончание табл. 2.4.4

Вопрос. Как рекомендуется выполнять пересечение ВЛ (ВЛИ) напряжением до 1 кВ между собой?
Ответ. Рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете (2.4.65).
Вопрос. При каких условиях допускается совместная подвеска проводов ВЛ напряжением до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах?
Ответ. Допускается при соблюдении следующих условий:
ВЛ напряжением до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;
провода ВЛ напряжением до 20 кВ должны располагаться выше проводов ВЛ напряжением до 1 кВ;
