Ответ. На НКУ (панели, шкафы) наносятся надписи с обслуживаемых сторон о назначении, а также порядковый номер или код на съемном козырьке панели. На установленной в НКУ аппаратуре наносятся надписи согласно электрической схеме и сквозная нумерация независимо от числа монтажных единиц:

для панелей с задним присоединением – справа налево сверху вниз со стороны фасада;

для панелей с передним присоединением – слева направо сверху вниз со стороны фасада.

При размещении на НКУ нескольких монтажных единиц они располагаются по фасаду слева направо и сверху вниз по номерам монтажных единиц с присвоением аппаратуре сквозных панельных номеров (3.4.31).

Вопрос. По каким конструкциям рекомендуется прокладывать кабели цепей управления, измерения и сигнализации микроэлектронных (микропроцессорных) устройств?

Ответ. Рекомендуется прокладывать по полкам, отдельным от полок силовых и контрольных кабелей, с рабочим напряжением 220 В и более (3.4.32).

Вопрос. На каком расстоянии от основания фундаментов прокладываются трассы кабелей с цепями управления, измерения и сигнализаций микроэлектронных (микропроцессорных) устройств в ОРУ (ЗРУ)?

Ответ. Как правило, прокладываются на расстоянии не менее 10 м в свету от основания фундаментов (заземлителей) с разрядниками и молниеотводами.

Допускается в стесненных условиях уменьшать это расстояние до 5 м, но при этом между фундаментом (заземлителем) и кабелями прокладывается дополнительный продольный заземлитель длиной не менее 15 м на расстоянии 0,5 м от кабельной трассы. Этот продольный заземлитель располагается симметрично относительно фундамента (заземлителя) и соединяется с заземляющим устройством по концам и в точках пересечения с другими горизонтальными заземлителями (3.4.33).

Вопрос. В каком месте заземляются металлические оболочки и броня кабелей цепей управления, измерения и сигнализации для микропроцессорных устройств РЗиА и телемеханики?

Ответ. Заземляются на ОРУ и ЗРУ при входе в помещение, в котором они установлены. При этом присоединение металлических оболочек и брони кабелей к заземляющему устройству выполняется в месте их ввода в здание, а также в местах концевых разделок кабеля на территории ОРУ и ЗРУ.

Экраны типа фольги заземляются только в местах концевой разделки кабелей в помещении релейного щита. При заземлении металлических экранов с двух сторон выполняется их проверка на термическую стойкость при КЗ в сети напряжением 110 кВ и выше (3.4.34).

Металлические корпуса коробов, в которых прокладываются кабели для микроэлектронных (микропроцессорных) устройств в ОРУ (ЗРУ) и в помещениях релейных щитов, заземляются по концам и в промежуточных точках с шагом 5-10 м (3.4.35).

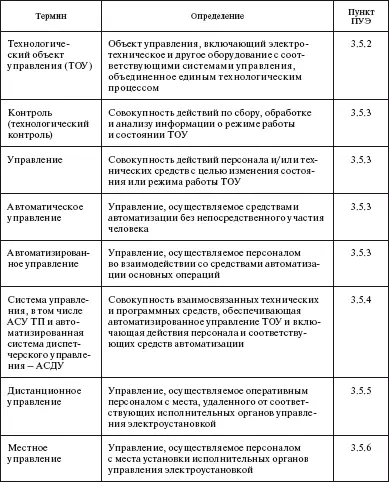

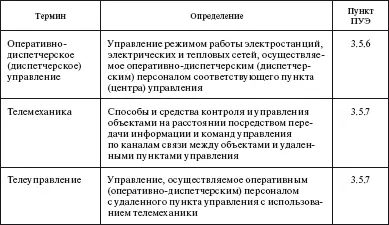

Окончание табл.

Вопрос. На какие системы управления распространяется настоящая глава Правил?

Ответ. Распространяется на автоматизированное управление электроустановками, осуществляемое при оперативном и диспетчерском управлении как электроэнергетическими объектами, так и электрическими сетями, энергосистемами.

Вопрос. Как организовывается управление электроустановками?

Ответ. Организовывается как автоматизированное или автоматическое.

Неавтоматизированное управление допускается для низковольтных электроустановок, а для высоковольтных может использоваться либо в качестве резервного, либо при невозможности установки необходимых средств автоматизации (3.5.8).

Вопрос. Какие элементы ТОУ являются управляемыми?

Ответ. Управляемыми элементами являются коммутационные аппараты и задающие устройства систем автоматического регулирования.

Управление коммутационными аппаратами и другими управляемыми элементами ТОУ осуществляется с рабочего места, оборудованного для формирования и выдачи оперативных команд в схему управления.

Предусматривается также возможность оперативного управления электроустановками непосредственно с места установки их органов управления.

В устройствах и программах автоматического управления коммутационными аппаратами и другими управляемыми элементами ТОУ предусматривается возможность перехода на режим автоматизированного управления (3.5.9).

Вопрос. Каковы общие требования к техническим средствам управления?

Ответ. Общими являются следующие требования.

Выбор технических средств управления и построение из них систем управления осуществляется с учетом требуемой надежности управления. Наивысшие требования предъявляются к функциям реализации управляющих воздействий (при этом предусматриваются меры по исключению выдачи ложных команд на органы управления ТОУ), а также аварийной и предупредительной сигнализации.

Для технических средств управления обеспечивается непрерывное бесперебойное электропитание. Состав устройств, требующих организации системы бесперебойного электропитания, ее структура и технические характеристики определяются с учетом указаний изготовителей технических средств.

На энергообъектах применяются технические средства управления, удовлетворяющие требованиям по ЭМС устройств РЗиА, связи и телемеханики.

Программные средства, используемые для управления ТОУ, снабжаются специальными компонентами для обеспечения защиты программ и данных от несанкционированного доступа, вирусов, «зависания» при сбоях. Обеспечивается также возможность перезапуска программ после сбоев и перерывов в работе без потери технологической информации (3.5.10).

Вопрос. Какие группы технологических объектов выделяются при организации управления?

Ответ. Выделяются четыре группы ТОУ:

объекты без постоянного дежурного оперативного персонала, находящиеся в оперативном ведении диспетчеров предприятия или района электрических сетей: подстанции 6-35 кВ и 110 кВ, а также подстанции 220 кВ, работающие преимущественно на местные электрические сети и слабо влияющие на режимы сетей высшего напряжения;

подстанции, телеуправляемые с диспетчерского пункта предприятия (или района) электрической сети, диспетчерского пункта энергосистемы (в отдельных случаях) или с другой подстанции;
