В коридоре обслуживания, где находятся приводы выключателей или разъединителей, указанные выше размеры должны быть увеличены соответственно до 1,5 и 2 м. При длине коридора до 7 м допускается уменьшение ширины коридора при двустороннем обслуживании до 1,8 м (п. 4.2.90).

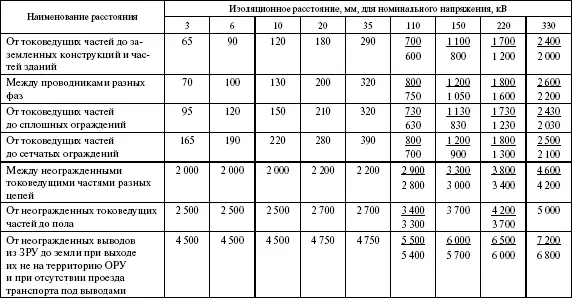

Таблица 4.2.7

Наименьшие расстояния в свету от токоведущих частей до различных элементов ЗРУ (подстанций) 3-330 кВ, защищенных разрядниками, и ЗРУ 110–330 кВ, защищенных ограничителями перенапряжений (в знаменателе)

Вопрос 79.Исходя из каких требований необходимо определять ширину коридора обслуживания при установке КРУ и КТП в отдельных помещениях?

Ответ. Необходимо определять, исходя из следующих требований:

при однорядной установке – длина наибольшей из тележек КРУ (со всеми выступающими частями) плюс не менее 0,6 м;

при двухрядной установке – длина наибольшей из тележек КРУ (со всеми выступающими частями) плюс не менее 0,8 м.

При наличии коридора с задней стороны КРУ и КТП для их осмотра ширина его должна быть не менее 0,8 м; допускаются отдельные местные сужения не более чем на 0,2 м (п. 4.2.91).

Вопрос 80.Как должна определяться ширина свободного прохода при открытой установке КРУ и КТП в производственных помещениях?

Ответ. Должна определяться расположением производственного оборудования, обеспечивать возможность транспортирования наиболее крупных элементов КРУ и КТП и в любом случае она должна быть не менее 1 м (п. 4.2.91).

Вопрос 81.Каким должна быть высота помещения?

Ответ. Должна быть не менее высоты КРУ, КТП, считая от шинных вводов, перемычек или выступающих частей шкафов, плюс 0,8 м до потолка или 0,3 м до балок (п. 4.2.91).

Вопрос 82.Исходя из каких требований следует выполнять выходы из РУ?

Ответ. Необходимо выполнять, исходя из следующих требований:

1) при длине РУ до 7 м допускается один выход;

2) при длине РУ более 7 м до 60 м должны быть предусмотрены два выхода по его концам; допускается располагать выходы из РУ на расстоянии до 7 м от его торцов;

3) при длине РУ более 60 м, кроме выходов по концам его, должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора обслуживания до выхода было не более 30 м (п. 4.2.94).

Вопрос 83.Куда могут быть выполнены выходы из РУ?

Ответ. Могут быть выполнены наружу, на лестничную клетку или в другое производственное помещение категории Г или Д, а также в другие отсеки РУ, отделенные от данного противопожарной дверью II степени огнестойкости. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также на балкон с наружной пожарной лестницей.

Ворота камер с шириной створки более 1,5 м должны иметь калитку, если они используются для выхода персонала (п. 4.2.94).

Вопрос 84.Как рекомендуется выполнять полы помещений РУ?

Ответ. Рекомендуется выполнять по всей площади каждого этажа на одной отметке. Конструкция полов должна исключать возможность образования цементной пыли. Устройство порогов в дверях между отдельными помещениями и в коридорах не допускается (исключения – в ответах на вопросы 88 и 90) (п.4.2.95).

Вопрос 85.Каковы требования Правил к дверям РУ?

Ответ. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ.

Двери между отсеками одного РУ или между смежными помещениями двух РУ должны иметь устройство, фиксирующее двери в закрытом положении и не препятствующее открыванию дверей в обоих направлениях.

Двери между помещениями (отсеками) РУ разных напряжений должны открываться в сторону РУ с низшим напряжением.

Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных дверей РУ и других помещений не должны подходить к замкам камер, а также к замкам дверей в ограждениях электрооборудования.

Требования о применении самозапирающихся замков не распространяется на РУ городских и сельских распределительных электрических сетей напряжением 10 кВ и ниже (п. 4.2.96).

Вопрос 86.Какое допустимое число масляных трансформаторов можно устанавливать в одном помещении РУ напряжением от 0,4 кВ и выше?

Ответ. Допускается установка до двух масляных трансформаторов мощностью каждый до 0,63 МВ-А, отделенных друг от друга и от остальной части помещения РУ перегородкой из негорючих материалов с пределом огнестойкости 45 мин, высотой не менее высоты трансформатора, включая вводы высшего напряжения (п. 4.2.98).

Вопрос 87.Допускается ли устанавливать в общей камере аппараты, относящиеся к пусковым устройствам электродвигателей, синхронных компенсаторов и т. п. (выключатели, пусковые реактор, трансформаторы и т. п.) без перегородок между ними?

Ответ. Такая установка пусковых аппаратов допускается (п. 4.2.99).

Вопрос 88.В каких камерах РУ допускается устанавливать трансформаторы напряжения независимо от массы масла в них?

Ответ. Допускается устанавливать в огражденных камерах РУ. При этом в камере должен быть предусмотрен порог или пандус, рассчитанный на удержание полного объема масла, содержащегося в трансформаторе напряжения (п. 4.2.100).

Вопрос 89.Следует ли выполнять маслосборные устройства в закрытых отдельно стоящих, пристроенных и встроенных в производственные помещения ПС, в камерах трансформаторов и других маслонаполненых аппаратов с массой масла в одном баке до 600 кг при расположении камер на первом этаже с дверями, выходящими наружу?

Ответ. При таких условиях маслосборные устройства не выполняются (п. 4.2.102).

Вопрос 90.По каким способам должны выполняться маслоприемники при сооружении камер над подвалом, на втором этаже и выше, а также при устройстве выхода из камер в коридор под трансформаторами и другими маслонаполненными аппаратами?

Ответ. Должны выполняться маслоприемники по одному из следующих способов:

1) при массе масла в одном баке (полюсе) до 60 кг выполняется порог или пандус для удержания полного объема масла;

2) при массе масла от 60 до 600 кг под трансформатором (аппаратом) выполняется маслоприемник, рассчитанный на полный объем масла, либо у выхода из камеры – порог или пандус для удержания полного объема масла;

3) при массе масла более 600 кг:

маслоприемник, вмещающий не меньше 20 % полного объема масла трансформатора или аппарата, с отводом масла в маслосборник.
