Ответ. Должны устанавливаться двухполюсные выключатели.

Вопрос 514.Где должны устанавливаться штепсельные розетки?

Ответ. Должны устанавливаться:

в производственных помещениях, как правило, на высоте 0,8–1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м;

в административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (или на) специально приспособленных для этого плинтусах, выполненных из несгораемых материалов;

в школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

Вопрос 515.Где должны устанавливаться выключатели для светильников общего освещения?

Ответ. Должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах, в помещениях для пребывания детей – на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Вопрос 516.На какие электроустановки не распространяются требования настоящего раздела ПУЭ?

Ответ. Не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятий (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т. п.).

Вопрос 517.Какие термины и определения относятся к настоящему разделу Правил?

Ответ. Относятся термины и определения, приведенные в табл. 7.1.1.

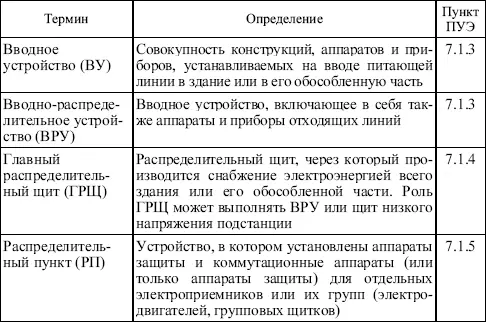

Таблица 7.1.1

Термины и определения электроустановок жилых, общественных, административных и бытовых зданий

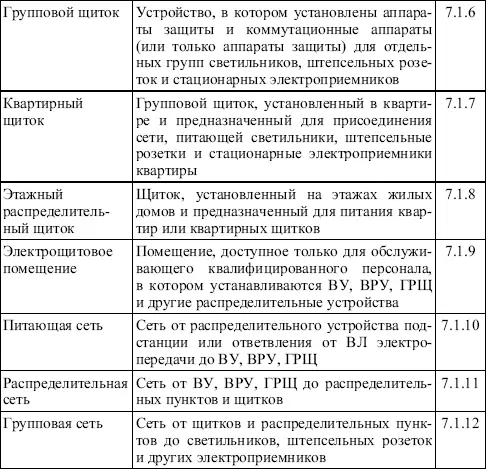

Окончание табл. 7.1.1

Вопрос 518.От какой сети должно выполняться питание электроприемников?

Ответ. Должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции сети жилых и общественных зданий, имеющих напряжение сети 220/127 или 3x220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Вопрос 519.На питание каких электроприемников должны быть рассчитаны электрические сети зданий?

Ответ. Должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов и других знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

Вопрос 520.Что допускается при питании однофазных потребителей зданий от многофазной распределительной сети?

Ответ. Допускается для разных групп однофазных потребителей иметь общие N и PE- проводники (пятипроводная сеть), проложенные непосредственно от ВРУ. Объединение N и PE- проводников (четырехпроводная сеть с PEN- проводником) не допускается.

Вопрос 521.Что рекомендуется предусматривать при питании однофазных потребителей от многофазной питающей сети ответвлениями от ВЛ, когда PEN- проводник ВЛ является общим для групп однофазных потребителей, питающихся от разных фаз?

Ответ. Рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN- проводника. Отключение должно производиться на вводе в здание, например, воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Вопрос 522.Что запрещается иметь во всех случаях в цепях РЕ и PEN- проводников?

Ответ. Запрещается иметь коммутирующие контактные и бесконтактные элементы. Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Вопрос 523.Что должно быть установлено на вводе в здание?

Ответ. Должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.

Вопрос 524.Что рекомендуется устанавливать в здании при наличии нескольких обособленных в хозяйственном отношении потребителей?

Ответ. Рекомендуется устанавливать у каждого из них самостоятельное ВУ или ВРУ. От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

Вопрос 525.В каких случаях ВУ или ВРУ на вводах в здание могут не устанавливаться?

Ответ. Могут не устанавливаться при ответвлениях от ВЛ с расчетным током до 25 А, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более трех метров. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм 2, не распространяющим горение, проложенным в стальной трубе.

Вопрос 526.Что не допускается устанавливать перед вводами в здание?

Ответ. Не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.

Вопрос 527.В каких местах должны устанавливаться аппараты управления?

Ответ. Должны устанавливаться на вводе питающих линий в ВУ, ВРУ, ГРЩ. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.

Вопрос 528.Где должны устанавливаться ВУ, ВРУ, ГРЩ, РП и групповые щитки при их размещении вне электрощитовых помещений?

Ответ. Они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31. Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.
