Александр Ящура - Система технического обслуживания и ремонта общепромышленного оборудования : Справочник

Периодичность ремонта установлена для электрических машин, работающих в нормальных условиях эксплуатации. Нормативы периодичности, продолжительности и трудоемкости ремонта электрических машин приведены в табл. 10.1.

Трудоемкость ремонта в табл. 10.1 дана только на ремонт собственно электрических машин без учета ремонта пускорегулирующих устройств и регуляторов частоты вращения, напряжения и другой коммутационной аппаратуры, трудоемкость ремонта которых устанавливается отдельно.

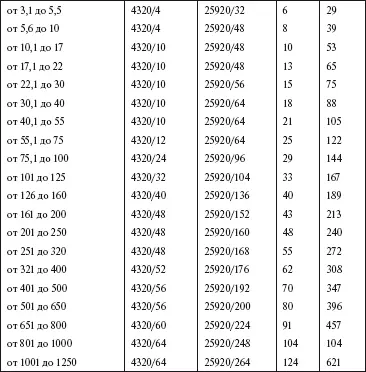

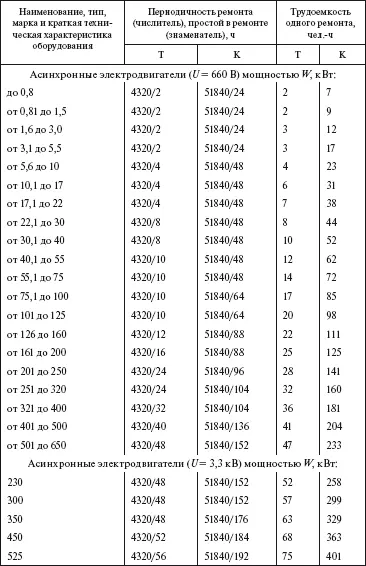

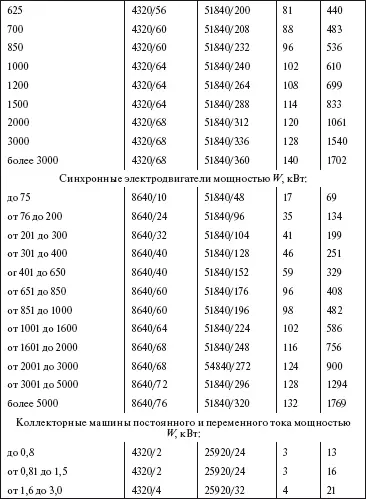

Таблица 10.1

Примечания.

1. Для электрических машин, работающих в тяжелых условиях (горячие, химические, гальванические, деревообрабатывающие и т. п. цеха), а также используемых с длительными циклами непрерывных работ и с высокой степенью загрузки (приводы насосов, компрессоров, вентиляторов, кондиционеров, двигателей-генераторов, дробилок, мельниц, землесосов, умформеров и т. д.) капитальный ремонт следует планировать не реже чем через 17 280 ч, текущий – не реже чем через 4320 ч. Разрешается производить ремонт электродвигателей, конструктивно входящих в состав оборудования, в соответствии с периодичностью ремонта этого оборудования, если она не превышает значений, приведенных в табл. 10.1.

2. Трудоемкость и продолжительность простоя в ремонте асинхронных электродвигателей приведена для электродвигателей с короткозамкнутым ротором. Для электродвигателей с фазным ротором, взрывозашищенных, многоскоростных, погружных и крановых трудоемкость и продолжительность простоя в ремонте принимается с коэффициентом 1,3.

3. Нормативы трудоемкости ремонта приведены для электродвигателей с невсыпными обмотками исходя из обеспечения их готовыми секциями заводского изготовления. Для электродвигателей с всыпными обмотками трудоемкость принимается с коэффициентом 1,8.

4. Нормативы трудоемкости ремонта приведены для машин с частотой вращения 1500 об/мин. Для электрических машин с другими частотами вращения вводятся следующие коэффициенты: 3000 об/мин – 0,8; 1000 об/мин – 1,1; 750 об/мин – 1,2; 600 об/мин – 1,4; 500 об/мин – 1,5.

5. Трудоемкость ремонта высоковольтных электродвигателей приведена для напряжения 3,3 кВ. Для электродвигателей напряжением 6,6 кВ и более трудоемкость следует принимать с коэффициентом 1,3.

6. Для двух-, трех– и более машинных агрегатов, умформеров, двигателей-генераторов трудоемкость ремонта агрегата в целом принимается как сумма трудоемкостей ремонта всех входящих в состав агрегата машин (в том числе и привода), умноженная на коэффициент 1,6.

В раздел включены компрессоры: воздушные, аммиачные, фреоновые, детандеры; вспомогательное оборудование; насосы: центробежные, поршневые, вихревые, вакуумные, разные.

Сроки полезного использования компрессоров установлены свыше 5 до 7 лет. Сроки полезного использования насосов: центробежные, поршневые и роторные – свыше 5 лет до 7 лет, артезианские и погружные – свыше 3 лет до 5 лет, грунтовые, песковые, шламовые, питательные – от 2 до 3 лет.

11.1.1. Техническое обслуживание компрессорно-холодильного оборудования и насосов предусматривает производство следующих работ: контроль отсутствия посторонних шумов и стуков, ненормальных вибраций. Контроль температуры подшипников, уровня, давления и температуры масла и охлаждающей воды, качества (цвета) масла, температуры и давления воздуха по ступеням. Проверка внешнего состояния оборудования, правильности работы, доступных для осмотра движущихся частей. Контроль исправного состояния и правильного положения запорной аппаратуры и предохранительных клапанов, соблюдения экономичных и безопасных режимов работы. Отключение неисправного оборудования.

11.1.2. Кроме того, по отдельным видам оборудования проводятся следующие работы:

компрессоры всех видов: очистка, промывка клапанов. Замена вышедших из строя пружин и пластин. Очистка клапанных коробок от нагара и грязи. Проверка клапанных гнезд и плотности закрывания клапанов. Проверка надежности крепления кольца и состояния деталей крейцкопфа, состояния поршня и штока, надежности крепления сальниковых и предсальниковых уплотнений, а также междуфланцевых прокладок. Осмотр и очистка лубрикатора, обратных клапанов в маслопроводе. Замена загрязненного масла, очистка и промывка масляных и воздушных фильтров. Проверка состояния фундамента, анкерных креплений, надежности шплинтовки шатунных болтов и болтов противовесов. Контроль величины зазоров в мотылевых подшипниках, а также зазоров, контроль которых предусмотрен заводской инструкцией при проведении осмотров данного вида компрессоров. Проверка состояния промежуточных и конечных холодильников, масловодоотделителей, установок осушки воздуха, ресиверов;

центробежные насосы: проверка осевого разбега и свободного вращения вала, соосности насоса с приводным электродвигателем, а также состояния пальцев соединительной муфты. Проверка работы приемного и обратного клапанов. Устранение течи между секциями в многоступенчатых секционных насосах. Подтяжка направляющих болтов;

поршневые паровые насосы: осмотр и проверка наружного механизма парораспределения, состояния всасывающих и нагнетательных клапанов. Перенабивка сальников. Очистка приемной сетки и проверка фланцевых соединений;

холодильные машины и агрегаты: проверка состояния конденсатора, испарителя, ресивера, маслоотделителя. Спуск масла и воздуха. Устранение неплотностей во фланцевых соединениях. Проверка уровня аммиака в вертикально-трубном и кожухотрубном испарителях. Проверка всей запорной и регулирующей арматуры. Очистка сетки грязеуловителя. Проверка состояния автоматических устройств и их регулировка. Проверка состояния щитов, работы насосов, компрессоров и состояния всех коммуникаций.

11.2.1. Текущий ремонт компрессорно-холодильного оборудования и насосов производится на месте установки данного оборудования; только оборудование малой массы ремонтируется в специализированных цехах (участках) предприятия.

11.2.2. Типовая номенклатура ремонтных работ при текущем ремонте включает в себя операции ТО, частичную разборку оборудования с ремонтом и заменой наиболее быстроизнашивающихся деталей. Кроме того, для отдельных видов оборудования в типовой объем работ при текущем ремонте включаются специфические для данного вида оборудования работы.
