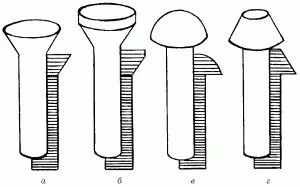

Рис. 68. Виды заклепок: а – заклепка с потайной головкой; б – с полупотайной головкой; в – с полукруглой головкой; г – с конической головкой.

Чаще всего в домашних условиях используют заклепки от 2 до 8 мм. Длина заклепки должна быть такой, чтобы ее кончик выходил из отверстия в соединяемых деталях на 0,8–1,2 величины диаметра. Например, если диаметр заклепки 5 мм, то она должна выступать на 4–6 мм.

Определенная сложность применения заклепок определяет необходимость иметь набор специальных инструментов и приспособлений. Для работы потребуется следующее:

– поддержка – металлическая пластина с выемкой под головку заклепки;

– натяжка – стальной сердечник с неглубоким отверстием, высверленным по центральной оси;

– обжимка – тоже стальной сердечник, но с выемкой на торце.

Остальные инструменты применяют и в процессе других работ: молоток, дрель, сверла и конические зенковки для расточки верхних кромок отверстий.

Сначала на поверхности деталей, которые будут соединяться, чертят линию будущего шва и отмечают места под отверстия для заклепок. Расстояние от кромки детали до места заклепки определяют умножением коэффициента 1,5 на величину диаметра самой заклепки (в миллиметрах). Чтобы определить шаг между отверстиями, величину диаметра умножают на коэффициент 3.

Например, диаметр заклепки – 5 мм, значит, расстояние от кромки составляет 1,5 х 5 = 7,5 мм; 3 х 5 = 15 мм – это шаг между отверстиями для заклепки.

После разметки линии шва и центров отверстий определяют диаметр сверла. Его подбирают на 0,1–0,2 мм больше, чем диаметр заклепки, а затем сверлят ряд отверстий. Если планируют использовать заклепки с потайными головками, то отверстия зенкуют коническими зенковками, то есть растачивают на конус. Глубина расточки составляет 0,8 диаметра заклепки.

При использовании заклепок с полупотайными, полукруглыми или коническими головками с отверстия снимают фаску на глубину 1,0–1,5 мм. Затем в него вставляют клепку и под ее головку подкладывают поддержку так, чтобы головка вошла в углубление. После этого легкими ударами молотка с помощью натяжки плотно сжимают детали между собой.

Следующий момент – это небольшое расплющивание выступающего кончика стержня заклепки, насаживание на него обжимки и формирование головки ударом молотка по ней. Точно так же обрабатываются все остальные заклепки шва (рис. 69).

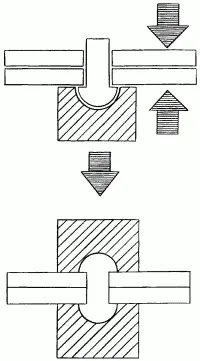

Рис. 69. Последовательность установки заклепки.

При установке заклепок с потайной головкой можно вместо поддержки обойтись любой массивной металлической пластиной с плоской поверхностью. Хорошо для этих целей подходит небольшая наковальня. После установки заклепок их расплющенные выступающие концы обрабатывают напильником.

В том случае, если соединение должно быть подвижным, увеличивают диаметр отверстия и делают его на 0,3–0,5 мм больше, чем диаметр заклепки, а под оба ее конца подкладывают металлические шайбы.

Для того чтобы разобрать соединение деталей, выступающие головки заклепок срубают зубилом, стачивают напильником или электронаждаком; потайные заклепки высверливают дрелью. Стержни, которые остаются в отверстиях, выбивают с помощью кернера.

Болты используют для того, чтобы соединять между собой бревна, брусья или толстые доски в несущих конструкциях.

В зависимости от толщины балок их диаметр может колебаться в пределах от 10 до 30 мм, а по длине такие крепления могут достигать 70–90 см. При выборе размера болта обязательно должна учитываться толщина балки.

Чтобы установить болт в бревно, просверливают сквозное отверстие, чуть меньшее диаметра болта. Затем на выбранный болт надевают шайбу, которая предотвращает вдавливание шляпки болта в массив древесины. Надеваемая на болт контргайка предотвращает ослабление крепления. Такой собранный болт вбивают в массив. Выступающий конец болта также снабжают шайбой и контргайкой. На него надевают гайку, которая до предела затягивает всю конструкцию.

Чтобы не сорвать резьбу, важно правильно определить длину ключа. Для этого величину диаметра резьбы, выраженную в миллиметрах, нужно умножить на 15. Например, диаметр резьбы равен 10 мм, при умножении получается, что гаечный ключ должен иметь длину 150 мм. Такой ключ позволит нормально затянуть гайку и избежать срыва резьбы.

Правильно выполненное соединение – это когда концы болтов выступают над поверхностью гаек примерно на 2–3 витка резьбы.

Если конструкция, соединенная болтами, будет подвергаться атмосферным воздействиям, то, чтобы не допустить ржавчины, резьбу болтов и гаек перед завинчиванием покрывают тонким слоем машинного масла.

При отвинчивании туго затянутой гайки применяют ключ более длинный, чем при завинчивании. Если это не помогает, то можно попробовать осторожно постучать молотком по рукоятке надетого на гайку ключа так, чтобы сдвинуть ее с мертвой точки. Задача существенно осложняется, если у гайки сорваны или скруглены углы ее граней. В этом случае их восстанавливают напильником.

Заржавевшее соединение перед отвинчиванием смачивают керосином, а наросты ржавчины сбивают легкими ударами молотка по головке винта и по бокам гайки. Поврежденную резьбу на выступающем конце болта исправляют с помощью тонкой ножовки по металлу или напильника.

Хомуты используют для крепления двух балок или толстых досок. Это крепление многим известно из слесарного дела, когда необходимо заделать на время дыру в водопроводной трубе до прихода слесарей.

Чаще всего для крепления несущих конструкций используют хомуты из нержавеющей стали, которые представляют собой полоски толщиной 8–16 мм и шириной от 28 до 105 мм. Хомуты могут быть прямоугольными, квадратными и круглыми и использоваться в зависимости от формы соединяемых деталей. На место крепления двух или более досок или балок устанавливают одну половину хомута, с другой стороны на этом же уровне устанавливают вторую часть и затягивают их болтами.

Уголки представляют собой металлические полоски из нержавеющей стали с несколькими отверстиями для крепления. Уголки могут быть прямыми или комбинированными. В последних имеется еще одна планка, расположенная под углом 45°. Различная толщина и ширина уголков позволяет их использовать и при креплении оконных рам, дверных полотен, ворот и т. п.

Накладки применяют при соединениях в торец или при наращивании. Они представляют собой стальные пластины различной толщины, длины и ширины в зависимости от наращиваемых деталей. Вдоль пластины располагается несколько отверстий для закрепления накладок на древесине. Обычно соединяют их с помощью шурупов или болтов.
