– элемент полозьев – 4 шт., 20 x 125 x 925 мм; 2 шт., 25 x 125 x 925 мм;

– опора спинки – 2 шт., 25 x 50 x 275 мм;

– фиксатор наклона спинки – диаметр 25 мм, длина 450 мм;

– стойка подлокотника – 4 шт., 25 x 75 x 275 мм;

– подлокотник – 2 шт., 25 x 100 x 400 мм;

– каркас спинки – 2 шт., 25 x 75 x 600 мм.

Сборку и отделку кресла-качалки выполняют традиционными приемами. Для изготовления подушек понадобится листовой поролон, который, в зависимости от толщины, укладывают в несколько слоев. Чехлы шьют из мягкого, толстого материала.

Садовый шезлонг изготавливают из пиломатериалов хвойных пород или фанерной плиты толщиной 16–20 мм.

Эта модель шезлонга отличается от обычной рядом конструктивных особенностей. Она снабжена козырьком для защиты от солнца, широкими подлокотниками, веревочной сеткой для матраца и парой колес, обеспечивающих легкое перемещение.

На рис. 145, где изображены чертежи и шаблоны деталей для производства шезлонга, видно, что почти все элементы модели парные.

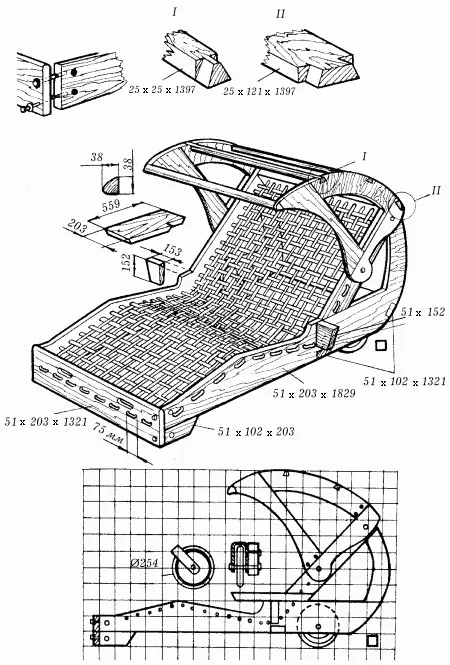

Рис. 145. Садовый шезлонг: общий вид, детали сборки и шаблон для изготовления деталей с размером клетки 100 мм.

После того как изготовлены все детали, в боковых брусках козырька выбирают гнезда, в которые своими шипами «ласточкин хвост» входят поперечные бруски. Внешний брусок козырька имеет овальную форму. Вокруг него обертывают и прикрепляют покрывающий козырек материал. Следует учесть, что этот брусок с покрывным материалом крепят к боковым брускам козырька в последнюю очередь.

Чтобы придать прочность конструкции и создать возможность ее свободного перемещения, с противоположной стороны от козырька поперечный брусок коробки болтами крепят к боковым. На рис. 145 показан узел крепления поперечного бруска коробки с продольным. Отверстия под болты высверливают под углом 90° к поверхности брусков. Большие отверстия, проделанные в боковых брусках коробки, предназначены для гаек.

Для удобства перемещения шезлонга в поперечном брусе коробки выбирают гнезда для рук. Верхней кромке поперечного бруска придают форму овала.

К боковым брускам коробки с помощью клея и шурупов крепят кронштейны для подлокотников, на которых выбирают гнезда, входящие в продольные бруски коробки. Для изготовления боковых и торцового брусков наклонной спинки потребуется пиломатериал сечением 50 x 150 мм или фанерная плита. Один конец боковых брусков срезают под острым углом, а второй – под прямым.

Детали козырька соединяют между собой шурупами и круглыми вставными шипами на клею. Козырек к боковым брускам наклонной спинки крепят с помощью болтов. Для плетения веревочной сетки в брусках коробки и наклонной спинки сверлят отверстия. Эту работу рекомендуется производить до полной сборки шезлонга.

Сетку делают из обычной бельевой веревки. Ее сначала натягивают в поперечном, а затем в продольном направлении. После этого с помощью металлических серег к внутренней стороне коробки крепят колеса, которые изготавливают из резины или дерева твердых пород. Отделку шезлонга производят лакокрасочными материалами, цвет которых зависит от желания мастера.

Для изготовления складного садового стола потребуются те же материалы и конструктивные решения, что и в описанных выше изделиях.

Ножки длиной 880 мм делают из бруска размером 25 x 40 мм. Его концы обрезают под углом 60°. Под оси упорных рам сверлят отверстия, удаленные на 370 мм от нижних концов ножек, и запрессовывают в них втулки из твердой древесины. На расстоянии 100 мм от нижних концов ножек сверлят отверстие диаметром 25 мм и глубиной 15 мм, предназначенное для установки царги, которая представляет собой заготовку круглого сечения.

Столешницу вырезают из фанеры или ДСП размером 1200 x 600 мм. Для упорных рам понадобится брусок сечением 25 x 25 мм. Перед сборкой нарезают бруски прямоугольного сечения длиной 500 и 440 мм для опорной планки, а также бруски круглого сечения длиной 480 и 420 мм для царг. Чтобы изготовить соединительные планки упорных рам, отрезают бруски сечением 25 x 40 мм и длиной 390 и 330 мм. Для изготовления осей необходим стальной пруток диаметром 10 мм и длиной 510 и 445 мм.

Сборку пар ножек и установку фиксатора производят так же, как и в предыдущей модели. Упорные рамы крепят к столешнице с помощью рояльных петель.

Предлагаемая ниже модель складного столика (рис. 146) предназначена для небольших пространств (лоджии, балкона, террасы, веранды). Она удачно сочетает в себе удобство в использовании с оригинальным внешним видом. При изготовлении столика используют древесно-стружечные плиты толщиной от 16 до 20 мм. Кроме того, можно взять толстую (до 20 мм) фанеру или чертежные доски.

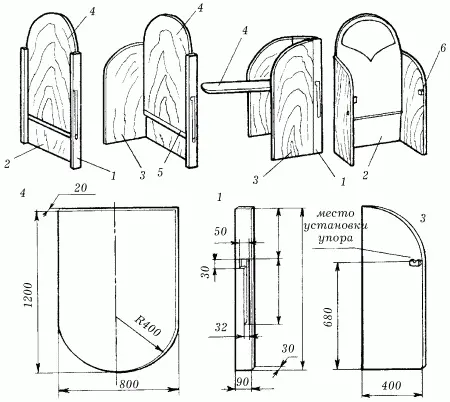

Рис. 146. Складной столик в раскрытом и сложенном положениях: 1 – стойка; 2 – задняя стенка; 3 – дверка; 4 – столешница; 5 – рейка-ползун; 6 – упор.

Детали, их количество и размеры:

– стойка – 2 шт., брус 30 x 90 x 100 мм;

– задняя стенка – 1 шт., ДСП 20 x 860 x 1100 мм;

– дверка – 2 шт., ДСП 20 x 400 x 1100 мм;

– столешница – 1 шт., ДСП 20 x 800 x 1200 мм;

– рейка-ползун – 1 шт., диаметр 30 мм, длина 860 мм;

– упор – 2 шт., брус 20 x 30 x 50 мм.

Конструкция включает две стойки, которые жестко крепят на задней стенке, и две дверки, навешиваемые на стойки с помощью рояльных петель. Столешницу размещают между стойками. Благодаря наличию пазов она может передвигаться вверх и вниз. Для фиксации крышки стола в крайнем верхнем положении предназначены Г-образный паз и два фигурных упора, расположенные на внутренних сторонах дверей. Находящийся в нижнем положении столик предохраняют от опрокидывания двери две магнитные защелки.

Оптимальным вариантом декоративной отделки этой модели является ее окрашивание нитроэмалями ярких цветов.

Поскольку и беседки, и качели, и скамейки будут постоянно испытывать на себе влияние атмосферных явлений (снег и дождь, сильный ветер и палящее солнце), то для продления срока их службы деревянные детали подвергают обработке. Самый распространенный способ защиты – окрашивание олифой, масляными красками, эмалями и лаками; однако защита будет более действенной, если деревянные конструкции перед нанесением красочных слоев обработать антисептиками. Можно, например, воспользоваться одним из дедушкиных рецептов:

– для защиты от воздействия влаги смешивают 200 г льняного масла и 200 г растапливают пчелиного воска; в другой емкости растопите 100 г канифоли и добавляют 160 г соснового скипидара. Теперь соединяют обе смеси, хорошо перемешивают и прогревают на водяной бане до температуры 80° C. Полученным горячим составом обрабатывают элементы деревянных конструкций, подверженных воздействию влаги;
