Такой метр выполнен из металлических, пластиковых или деревянных пластинок с миллиметровыми и сантиметровыми делениями (рис. 9, в). Между собой пластинки соединены шарнирами. Такой метр удобен при устройстве паркета и при измерении небольших величин (рис. 9, б).

Угольник используют для установления точного прямого угла и для измерения угла между сторонами деталей. Он чаще всего состоит из металлических или деревянных частей, реже делается полностью стальным. На одной из сторон имеется разметка в 1 мм для удобства в работе (рис. 10).

Рис. 10. Угольники: а – деревянный; б – металлический.

Такой угольник используется при поиске центра у детали цилиндрической формы. Он состоит из линейки, закрепленной на середине основания равнобедренного треугольника. Угольник укладывают на цилиндрическую поверхность и затем постепенно передвигают к центру, при этом искомыми величинами будут диаметры окружности.

Рейсмус используют для разметки и нанесения отметок, параллельных одной из сторон бруска. Он имеет вид толстого бруска, в который вставлены две планки, имеющие на одной из сторон металлические острия для отметок (рис. 11).

Рис. 11. Рейсмус.

Ерунок представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом в 45°. Такой угольник удобен в определении угла в 135° (рис. 12).

Рис. 12. Ерунок.

Малка нужна для точного измерения углов по образцу и перенесения их на заготовку без поградусного уточнения. Такой инструмент состоит из двух деревянных пластин, закрепленных на шарнире (рис. 13).

Рис. 13. Малка.

Используется для вырисовывания круглых деталей на заготовках, а также при быстром перенесении разметки (рис. 14).

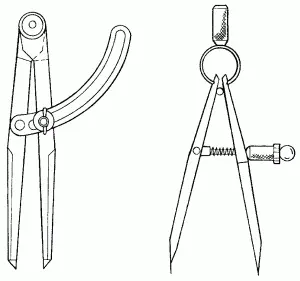

Рис. 14. Циркули.

Нутромер представляет собой подобие циркуля, концы которого вывернуты наружу. Такой прибор используют для измерения внутреннего диаметра различных деталей.

Уровень используют для проверки вертикальности или горизонтальности поверхности. Он представляет собой достаточно толстую и широкую линейку, снабженную ампулами с жидкостью. Именно по положению пузырька жидкости в ампуле определяют горизонтальность плоскости (рис. 15).

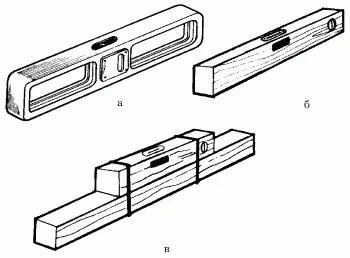

Рис. 15. Виды уровней: а – металлический; б, в – деревянные.

Такой тип уровня представляет собой небольшой конусообразный или цилиндрический груз на бечевке. Опуская его параллельно стене или стороне большой заготовки, можно выявить отклонения от вертикали (рис. 16).

Рис. 16. Отвес.

Отволоку используют при отметке линий на краю заготовки, она представляет собой небольшой брусок со скосом на одном конце и выступом со вбитым гвоздем. Линии отмечают на поверхности древесины острым концом этого гвоздя (рис. 17).

Рис. 17. Отволока.

Это плотницкий инструмент для разметки проушин и гнезд при их ручной выборке. В основе устройства скобы лежит деревянный брусок, в котором с одной стороны на расстоянии в 1/3 всей длины выбрана четверть. Затем на этой четверти на определенном расстоянии вбивают гвозди, остриями которых наносят риски в виде параллельных линий на деревянной поверхности (рис. 18).

Рис. 18. Скоба плотничная.

Штангенциркуль используют для измерения величины деталей. Для этого сторону детали помещают между штангой и рамкой; верхний ус будет показывать размер измеряемого расстояния (рис. 19).

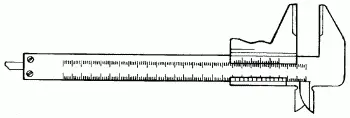

Рис. 19. Штангенциркуль.

Ручной инструмент предназначен для выполнения работы с применением собственной силы. Большинство из описанных инструментов с легкостью можно заменить механическими или электрическими аналогами. Но для многих видов столярных и плотничных работ ручные инструменты остаются незаменимы.

Условно плотницкий и столярный инструмент можно разделить по назначению: для пиления, строгания, долбления и подрезки, сверления и вспомогательных работ.

Молоток, пожалуй, самый важный инструмент для плотничных и столярных работ. В магазинах молотки продают готовые, а также отдельные их части. Для рукоятки молотка используют древесину кизила, груши, акации, которые отличаются особой твердостью и дешевизной. Для бойка молотка используют только высококачественную сталь. Но даже этот простой инструмент имеет несколько разновидностей (рис. 20).

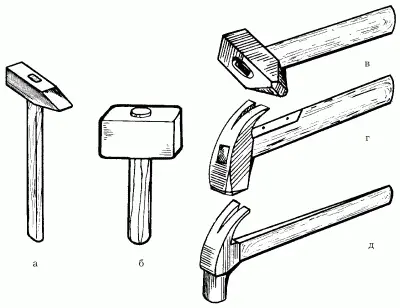

Рис. 20. Виды молотков: а – плотничный обычный; б – киянка; в – паркетный; г – плотничный с квадратным обушком; д – плотничный с круглым обушком.

Обычный молоток (рис. 20, а) можно встретить в любом магазине. Ударная поверхность такого молотка имеет прямоугольную или квадратную плоскость. Другой конец бойка заострен, его часто используют для выправления гвоздей при забивании.

Деревянный молоток, или киянка (рис. 20, б), используется для притирки деревянных массивов при склеивании. Также довольно часто он нужен при работе с долотом, у которого ручка сделана из дерева. Удары, наносимые обычным молотком, могут просто разбить ручку и привести долото в негодность.

Плотничный молоток отличается от обычного тем, что хвост бойка у него разделен на две части по типу ласточкиного хвоста. Этот конец используют чаще всего для выдергивания гвоздей (рис. 20, г, д).
