Чтобы изготовить такую подставку, потребуются: брусок для стойки и ползуна, дощечки для крестовины, кусок проволоки диаметром 3–4 мм для скобы, гвозди для сколачивания крестовины и крепления к ней стойки. Опорные заплечики и зазубрины на стойке выпиливают ножовкой. Проволочную скобу сгибают в тисках и с двух сторон вставляют в отверстия, пробитые в ползуне гвоздем. Закрепление обрабатываемой плиты показано на рисунке 65, б: одну ее сторону зажимают в тисках, а другую опирают на ползун, установленный на требуемой высоте, которую определяют удобным для строгания возвышением обрабатываемой кромки над уровнем пола. Обычно она составляет 900–1000 мм.

Кромки строгают без специальной разметки, так как эта операция производилась в самом начале обработки, а после правильно проведенного распиливания разметочные риски должны оставаться хорошо заметными и нетронутыми. Сначала строгают одну из продольных кромок, затем обе поперечные и вторую продольную. Строгание можно проводить как с двух концов, так и с одного. В первом случае, чтобы не сколоть дальний угол плиты, в направлении которого движется рубанок, кромку обрабатывают до середины с одного, а затем, развернув плиту на 180°, с противоположного конца. При строгании в одном направлении на дальнем конце, на уровне разметочной риски, предварительно делают глубокую зарубку (просечку), используя для этой цели нож или стамеску.

Кромки сначала выравнивают шерхебелем, а потом рубанком. В том случае, если толщина снимаемой шерхебелем стружки не превышает 1–1,5 мм, начинают работать рубанком. Кромки древесно-стружечной плиты строгают так же, как и кромки любых других плит. Отличие состоит лишь в том, что вместо обыкновенных ленточных отделяются стружки в виде крошек. На кромку столярной плиты выходят торцы брусков, поэтому при ее строгании выпуск лезвия ножа уменьшают.

Начинающие столяры, работая рубанком, очень часто допускают такую ошибку: в начале движения, когда инструмент входит в обрабатываемую поверхность, его приподнимают кверху, а в конце, наоборот, наклоняют книзу. Вследствие этого начальный и конечный участки кромки оказываются перестроганными, а средняя часть остается недостроганной. Для избежания подобных погрешностей в начале строгания следует сильнее нажимать на инструмент левой рукой, а в конце – правой. В средней части кромки нажим обеих рук должен быть одинаковым.

К перекосу обрабатываемой поверхности приводит наклон рубанка вбок. А вследствие изменения наклона с одного бока на другой образуется похожая на пропеллер поверхность, которую очень трудно выправить. Обнаружить перекос можно с помощью угольника. Этот инструмент периодически прикладывают длинной стороной к пласти плиты, а короткой – к кромке. Если возник перекос, сострагивают возвышающиеся участки.

Благодаря наличию двусторонних разметочных рисок значительно упрощается контроль при строгании. По рискам видно, в каких местах плита прострогана больше, а в каких меньше. Главное – не перестрогать риски, иначе можно испортить кромку и повредить облицовочный слой.

Качество проведенной работы проверяют, поставив плиту остроганной кромкой на гладкий стол. Если она не упадет, значит, строгание выполнено правильно.

Cделать что-то полностью из массива древесины без единого крепления, без разделения изделия на детали довольно сложно, а порой невозможно. К тому же приобрести большой массив древесины достаточно дорого, а одна ошибка может привести к порче всего бруска.

Гораздо проще разделить чертеж на отдельные детали, а не выпиливать каждый изгиб или выемку, постоянно переворачивая все изделие. Все отдельные детали изделия должны соответствовать размерам, а при соединении составлять единое целое. Кроме того, немаловажным фактором прочности изделия являются точность и прочность соединений.

Соединение деревянных деталей производят несколькими способами: с помощью гвоздей, шурупов, деревянных шипов и шпонок, склеивания и т. д.

Все соединения, будь то плотничные или столярные, называются посадками, потому что в их основе лежит принцип насаживания детали с шипом на деталь с пазом. В зависимости от того, как плотно соприкасаются детали в креплении, все посадки разделяются на напряженные, плотные, скользящие, свободные и очень свободные.

В основе всех соединений лежит узел – место крепления. В зависимости от того, какую фигуру напоминают соединившиеся детали и как расположен узел, существует несколько видов соединений. Среди них выделяют торцевые, боковые, угловые, т-образные и крестовидные.

Есть еще одно определение такого соединения – наращивание. Оно характеризуется тем, что все детали скрепляют между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения выдерживают большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делают равными и по толщине, и по длине. Можно сделать наращивание с прямой накладкой вполдерева (рис. 66, а, б), а можно сделать торцевое соединение с косой накладкой (рис. 66, в).

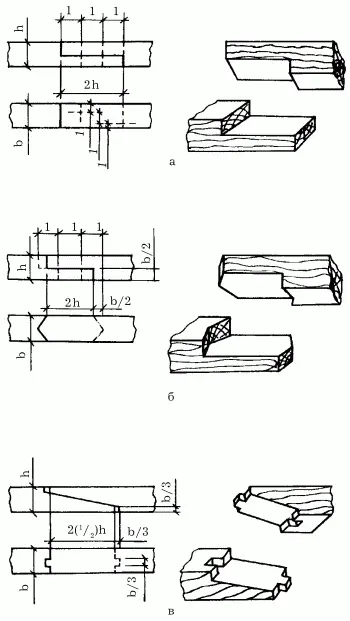

Рис. 66. Торцевые соединения, сопротивляющиеся сжатию: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип.

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами (см. рис. 66, в) или различными стыками, например стыком в тупой угол (см. рис. 66, б). Но это соединение потребует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Сначала чертят накладку, затем на одной детали делают паз, а на другой – выступ. Именно этот замок и позволяет обеим половинам не разъединяться. Так же, как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую (рис. 67, а, в) и косую (рис. 67, б) накладки.

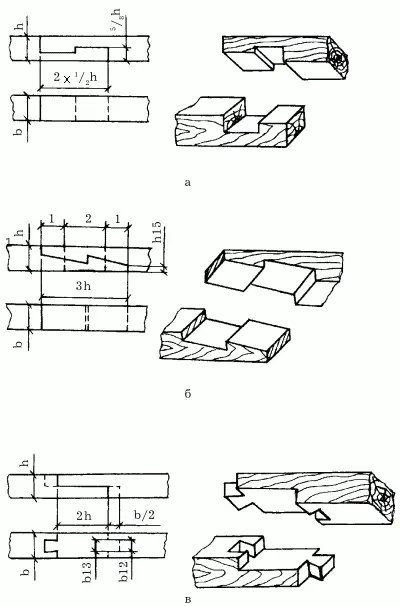

Рис. 67. Торцевые соединения, сопротивляющиеся растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип (ласточкин хвост).
