В 1944 г. в ОКБ-172 была спроектирована 76-мм противотанковая и дивизионная пушка БЛ-14 и изготовлен опытный образец.

БЛ-14 имела винтовой подъемный механизм и двухкамерный дульный тормоз. Ствол — свободная труба. Затвор вертикальный клиновой. Тормоз отката гидравлический. Накатник гидропневматический.

Щит состоял из двух листов. Станины трубчатые. Подрессоривание торсионное.

Калибр, мм — 76,2

Длина ствола, клб — 60

Угол ВН, град — −5; +28

Угол ГН, град — 54

Вес системы в боевом положении, кг — 1300

Скорострельность, выстр/мин — 20

Бронебойный снаряд весом 6,5 кг имел начальную скорость 900 м/с и дальность 14 000 м. Подкалиберный снаряд весом 3,02 кг имел начальную скорость 1260 м/с.

Бронебойный снаряд с расстояния 500 м под углом 0° пробивал броню толщиной 117 мм, а подкалиберный снаряд — 230-мм броню.

В 1944 г. в ОКБ-172 была спроектирована 85-мм противотанковая пушка БЛ-19.

Калибр, мм — 85

Длина ствола, клб — 66,8

Угол ВН — −5; +25

Угол ГН — ±29

Вес системы в боевом положении, кг — 2100

Скорострельность, выстр/мин — 20

Бронебойный снаряд весом 9,2 кг имел начальную скорость 1000 м/с и дальность 16 000 м, подкалиберный снаряд весом 4,3 кг имел начальную скорость 1380 м/с. Бронепробиваемость на расстоянии 500 м при угле 0°: бронебойным снарядом — 157 мм, подкалиберным снарядом — 245 мм.

Работы по пушке были завершены на стадии технического проекта. В 1944 г. в ОКБ-172 была спроектирована 85-мм противотанковая и дивизионная пушка БЛ-25.

Пушка имела ствол моноблок со съемным казенником и дульным тормозом. Для крепления цилиндра накатника на стволе имелась обойма. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа.

Люлька цилиндрическая литая с приварными обоймами. Внутри люльки помещен тормоз отката. Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и гидропневматического накатника.

Подъемный механизм — винтового типа, расположен с левой стороны верхнего станка. Поворотный механизм — винтовой, толкающего типа, расположен с левой стороны верхнего станка. Уравновешивающий механизм пружинный, тянущего типа. В каждой из двух колонок имелось по три пружины.

Литая боевая ось являлась одновременно и нижним станком. На ней монтировался верхний станок с механизмами наведения, щит и раздвижные станины. В полости боевой оси монтировалось торсионное подрессоривание. Колеса были взяты от автомобиля ГАЗ-АА. Станины раздвижные коробчатой формы, сварной конструкции. Сошники снабжены параллелограммным устройством, обеспечивающим установку орудия на четыре точки на неровной местности.

Гильза и снаряды взяты от 85-мм зенитной пушки обр. 1939 г. Затвор и полуавтоматика взяты полностью от 85-мм танковой пушки обр. 1944 г. ЗИС-С-53. Уравновешивающий механизм сделан по типу 76-мм пушки Ф-22.

Опытный образец пушки БЛ-25 был изготовлен заводом № 172, заводские испытания его начались 6 ноября 1944 г. 16 января 1945 г. БЛ-25 поступила на Главный артиллерийский полигон для проведения полигонных испытаний, в ходе которых было сделано 293 выстрела, после чего из-за сдачи подъемного механизма и ряда других неисправностей испытания пушки были прекращены. Обкатка системы не производилась.

Согласно отчету комиссии от 2 апреля 1945 г. пушка БЛ-25 полигонные испытания не выдержала и требует доработки. Вскоре работы по пушке были прекращены.

Конструктивные данные ствола

Калибр, мм — 85

Длина ствола полная, мм/клб — 4573/53,8

Длина канала, мм/клб — 4150/48,8

Длина нарезной части, мм — 3495

Крутизна нарезов, клб — 25

Число нарезов — 24

Глубина нарезов, мм — 0,85

Ширина нарезов, мм — 7,5

Ширина полей, мм — 3,7

Вес ствола с затвором, кг — 602,5

Конструктивные данные лафета

Угол ВН, град — −8,5+35,5

Угол ГН, град — 54

Длина отката, мм: нормальная — 880–960

предельная — 1150

Высота линии огня, мм — 880

Габариты в походном положении, мм: длина без передка — 7420

ширина — 1735

Ширина хода, мм — 1490

Клиренс, мм — 310

Диаметр колеса, мм — 800

Весовая сводка

Откатные части со стволом, кг — 670

Качающаяся часть, кг — 865

Лафет без орудия, кг — 1018

Система в боевом положении, кг — 1620

Эксплуатационные данные

Время перехода из походного положения в боевое, мин — около 1

Скорость возки по шоссе, км/час — 50

На испытаниях БЛ-25 при стрельбах бронебойным снарядом была получена начальная скорость 792 м/с, а осколочно-фугасным снарядом весом 9,54 кг — 652 м/с и дальность 12 170 м (при угле возвышения 30).

В апреле 1939 г. ОТБ в инициативном порядке приступило к разработке проекта 203-мм корпусной гаубицы по тактико-техническим данным Артуправления РККА, утвержденным 2 февраля 1938 г.

В июне 1939 г. ГАУ рассмотрело проект 203-мм корпусной гаубицы БЛ-39 и признало проект в целом удовлетворительным, но сделало ряд замечаний. В частности, предлагалось оставить 100-кг снаряд, а 80-кг дальнобойный взять тот же, что и у Б-4. Затвор, открывающийся вверх, имел сложный привод запирающего механизма и сложный уравновешивающий механизм, поэтому ГАУ предложило поставить затвор от Б-4 без изменений.

10 февраля 1940 г. ГАУ заключило договор с заводом № 172 на изготовление одного опытного экземпляра гаубицы БЛ-39. 10 мая 1940 г. начальник ОТБ обратился в ГАУ с просьбой изготовить не одну, а две опытные гаубицы БЛ-39, ГАУ дало согласие.

Оба ствола для гаубицы БЛ-39 были изготовлены на заводе № 221 «Баррикады» и доставлены 7 августа 1940 г. на завод № 172.

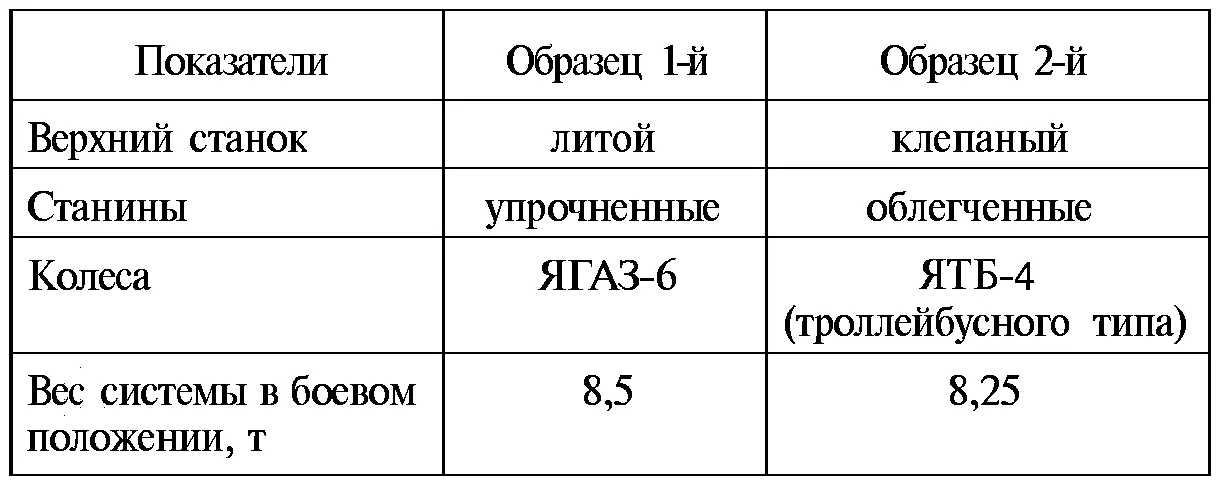

Опытные образцы БЛ-39, изготовленные заводом № 172, имели ряд отличий:

Кроме того, образцы имели разные рессоры, разное крепление станин по походному и разные передки.

Заводские испытания возкой первого образца БЛ-39 были начаты 15 октября 1940 г., а стрельбой — 4 ноября. На следующий день на 16-м выстреле при стрельбе под углом 72°5′ после выстрела ствол упал до угла +16°, и вышел из строя подъемный механизм. Система была снята с испытаний.

В 1940 г. до войсковых испытаний БЛ-39 дело не дошло. Так как ствол БЛ-39 имел ту же крутизну нарезки, что М-40 и У-3, то в декабре 1940 г. маршал Кулик приказал войсковые испытания БЛ-39 не проводить, а изготовить для нее три свободные трубы с крутизной нарезки 25, 30 и 35 клб. Их предполагалось изготовить к 15 января 1941 г. Судя по всему, до апреля 1942 г. новых испытаний БЛ-39 провести не удалось, а в апреле 1942 г. система поступила на Гороховецкий полигон. С 5 мая по 15 июня 1942 г. там были проведены сравнительные полигонно-войсковые испытания 203-мм корпусных гаубиц БЛ-39 и У-3. Из БЛ-39 было сделано 395 выстрелов. Возка велась за трактором «Ворошиловец» со скоростью 20–0 км/час.
