В декабре 1939 г. на НИАПе была испытана 107-мм мина «большой емкости» весом 18 кг. Стрельба велась на третьем заряде, начальная скорость 170 м/с, дальность стрельбы 2500 м при угле возвышения 45. В 1939 г. была испытана 107-мм химическая мина СКБ-4 с взрывателем М-2, снаряженная отравляющим веществом типа БХВ.

Ствол миномета состоял из трубы и навинтного казенника.

Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета, и жестким самонаколом мины при опускании ее в канал ствола.

Для получения углов возвышения 45°—65° необходимо было обойму вертлюга поставить на переднюю кольцевую выточку трубы ствола, а для углов 60°—65° необходимо поставить обойму вертлюга в заднюю кольцевую выточку трубы ствола.

Вертлюг состоял из корпуса вертлюга, амортизатора с обоймой и поворотного механизма. Двунога соединялась со стволом миномета через пружинный амортизатор. Опорная плита представляла собой круглую штампованную цельносварную конструкцию.

Прицелы миномета: МП-82УС, МПМ-44, МПМ-44М или МП-44.

Миномет имел неподрессоренный колесный ход, состоящий из рамы, двух колес и ящика для ЗИП. Колеса с шинами ГК (800–150).

Передок предназначался для перевозки 20 окончательно снаряженных мин (в лотках) и для тяги колесного хода. Передок с колесным ходом миномета транспортировался конной тягой с помощью четырехконной упряжки шагом или рысью со скоростью 7–8 км/час.

Для транспортировки миномета применялась также грузовая машина со специальным оборудованием кузова для погрузки в него конного хода с минометом и 24 окончательно снаряженными минами в ящиках парковой упаковки, кроме того, в кузов машины садился минометный расчет. Скорость возки автомобилем — до 40 км/час.

Там, где движение на колесах невозможно, колесный ход и передок с боекомплектом в лотках перевозились на девяти вьюках, для чего к четырем упряжным лошадям добавляется еще пять вьючных (заводных) лошадей. Переход на вьюки при этом мог быть полный или частичный.

На каждый миномет положено было иметь вместо зарядного ящика парные повозки (типа тавричанки). Для перехода на вьюки положено иметь на каждую повозку два верхово-вьючных седла. В этом случае завьючивание производилось на упряжных лошадей тех же парных повозок.

Калибр, мм — 107

Длина ствола, мм/клб — 1670/15,6

Путь мины по каналу, мм — 1034

Угол вертикального наведения, град — +45; +80

Угол горизонтального наведения, полученный с помощью поворотного механизма, град — ±3

Угол горизонтального наведения, полученный посредством перестановки двуноги (без перестановки опорной плиты), град — ±15

Ширина хода лафета, мм — 1150

Клиренс хода, мм — около 450

Ствол с казенником — 78

Двунога-лафет — 36

Опорная плита — 48

Прицел — 1,35–2

Миномет в боевом положении — 170

Миномет с колесным ходом — 340

Система в походном положении с передком и возимым боекомплектом — 850

Скорострельность, выстр/мин: с исправлением наводки — до 6

без исправления наводки — до 16

Боекомплект, возимый в передке, выстр — 20

Скорость возки миномета на колесном лафете, км/час — 7–8

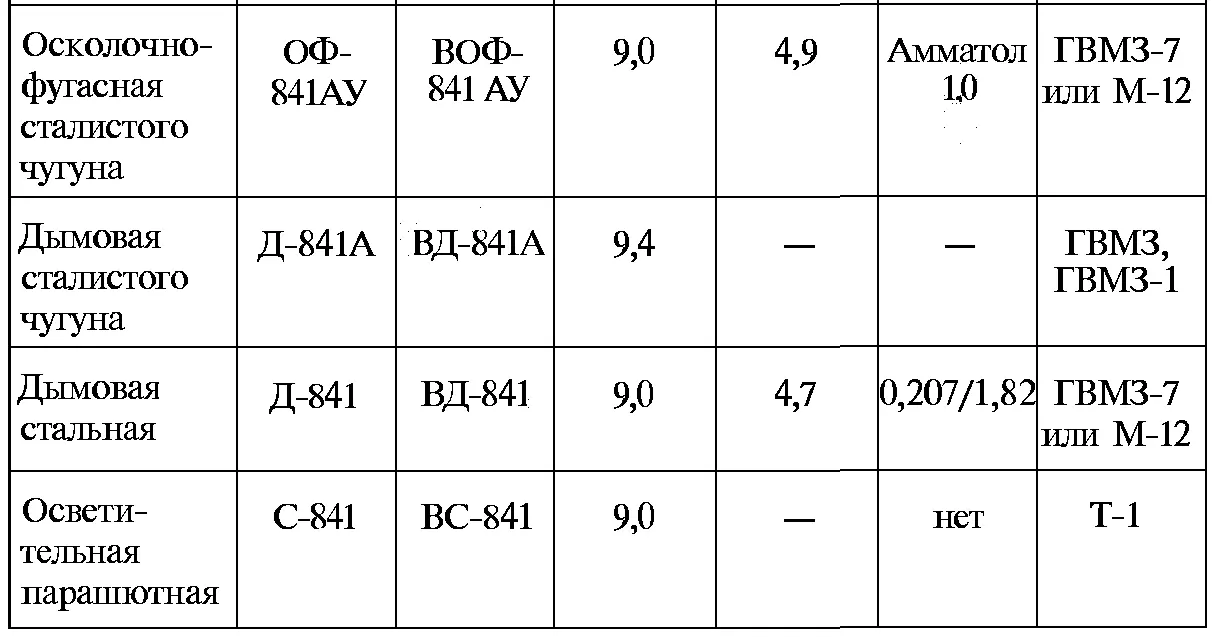

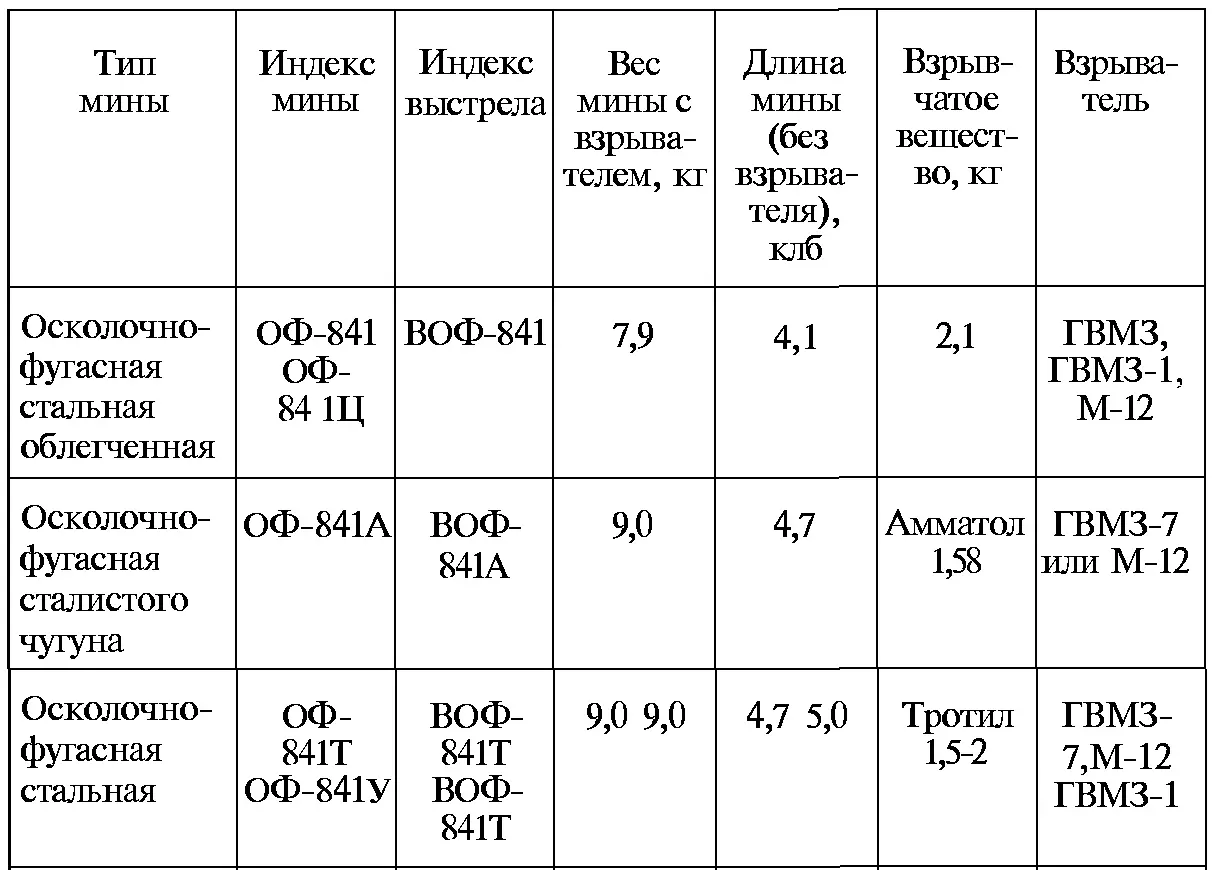

Дальность стрельбы миной ОФ-841 составляла от 5150 м до 750 м при начальной скорости от 263 м/с до 160 м/с. 107-мм осколочные мины давали до 1000 осколков весом от 1 грамма и выше. Радиус сплошного поражения составлял около 15 м. Фугасное действие 107-мм мины — разрушение одного наката бревен и до 0,5 м насыпи земли.

С 1940 г. изготовлялись 107-мм химические мины со снаряжением НОВ (как с ипритом, так и с «летучими веществами»), а также 107-мм мины со снаряжением СОВ.

На 1941 г. был запланирован выпуск 10 тысяч 107-мм мин типа НОВ, снаряженных ипритом, 10 тысяч мин типа НОВ с «летучими веществами» и 5 тысяч мин типа СОВ.

Единственным минометом, созданным в СССР после 1932 г. не по схеме мнимого треугольника, стал 37-мм миномет-лопата, выполненный по схеме унитарного ствола. Первый образец его был изготовлен в конце 1939 г.

В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог быть использован для рытья окопов.

При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата сделана из броневой стали и не пробивалась 7,62-мм пулей.

Миномет состоял из: ствола, лопаты — опорной плиты и сошки с пробкой.

Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины.

Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой).

Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо.

Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом с помощью пружинной лирки.

Мины носились в патронташе.

Зимой 1940 г. при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена низкая эффективность 37-мм мины. Оказалось, что дальность полета мины при оптимальном угле возвышения незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки застревали в снегу. Поэтому 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство.

Тем не менее миномет-лопата применялся в Великой Отечественной войне, а в 1942 г. для него даже издали инструкцию для применения.

Калибр, мм — 37

Угол ВН, град — +15; +90

Угол ГН без изменения положения лопаты, град — 24

Длина ствола, мм — 400

Длина канала, мм — 372

Вес миномета, кг — около 1,5

Дальность стрельбы, м: максимальная — 250

Минимальная — 60*

* Конструкция миномета позволяла получить и меньшую дальность, но при этом возникала опасность поражения стрелка осколками мины.

В нашей военно-исторической литературе распространено мнение, будто бы нашим минометчикам приходилось бороться с косностью военного руководства, не понимавшего значения минометов. На самом деле нашим минометчикам почти всегда зажигался зеленый свет.

Вот, к примеру, ныне хорошо известный конструктор минометного вооружения Б. И. Шавырин. В 1930 г. он окончил МВТУ, работать над минометами начал с 1934 г. И вот 10 августа 1937 г. Шавырину выдано «авторское свидетельство на миномет с применением дистанционного крана для выпуска части газов в атмосферу». И действительно, Шавырин 13 марта 1937 г. подписал чертежи 50-мм миномета «Оса». Но вот забыли у нас в патентном отделе о том, что в 1920–1930-е годы за рубежом было создано несколько десятков образцов минометов и батальонных пушек с газовыми кранами, как в «Осе». Многие такие минометы, пушки и гаубицы серийно производились, и не только в ведущих военных державах, но и в Чехословакии, Польше и т. д.
