Иван Фатеев - БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

Длина ствола… 620 мм

Начальная скорость пули… 830 м/с

Боевая скорострельность…30 выстр./мин

Прицельная дальность СВД

с оптическим прицелом… 1300 м

с открытым прицелом…1200 м

Емкость магазина…10 патронов

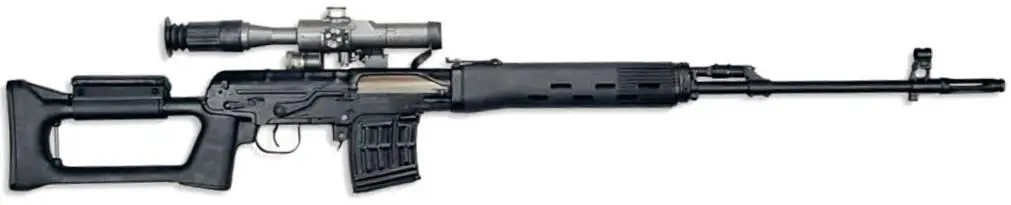

Снайперская винтовка СВД с пластмассовыми прикладом и цевьем, оптическим прицелом ПСО-1

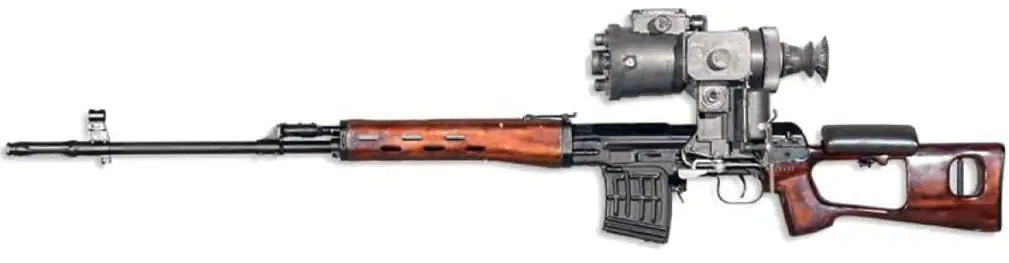

Снайперская винтовка СВДН с деревянными прикладом и цевьем, ночным прицелом НСПУ-3

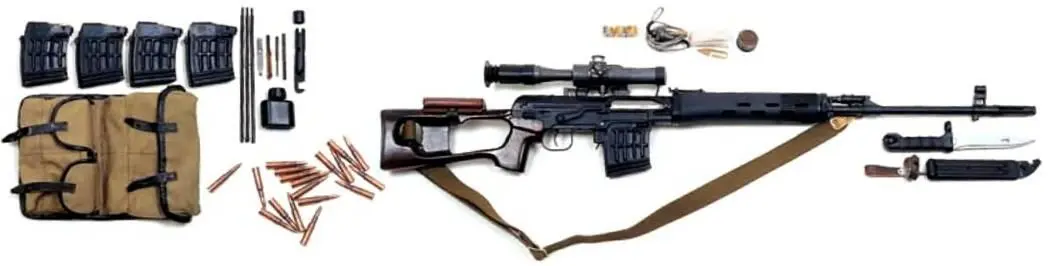

Снайперская винтовка СВД с принадлежностью и снаряжением

Самозарядная снайперская винтовка Е.Ф. Драгунова СВД («снайперская винтовка Драгунова», индекс 6В1) состоит на вооружении с 1963 г.

Автоматика имеет газовый двигатель при коротком ходе газового поршня. Поршень и толкатель выполнены отдельно с собственной возвратной пружиной. Возвратный механизм затворной рамы включает две пружины. Запирание канала ствола производится поворотом затвора с тремя боевыми выступами.

Ударно-спусковой механизм куркового типа собран в отдельном корпусе. Флажковый предохранитель блокирует спусковой крючок и шептало и перекрывает паз для рукоятки заряжания. Оригинальной чертой является использование курка в качестве разобщителя.

На ствол крепится цилиндрический щелевой пламегаситель.

Винтовка имеет приклад рамочной формы, на который крепится нерегулируемая «щека». Накладки ствола имеют подпружиненное крепление на ствол, и точка опоры цевья находится на оси канала ствола. СВД вошла в первый комплекс снайперского оружия нового поколения: снайперский патрон - специально разработанная винтовка - специально разработанный оптический прицел.

На винтовку крепится 4-кратный оптический прицел ПСО-1 (1П43). Могут крепиться ночные прицелы (модификация СВДН или 6В1НЗ).

Обеспечивая требуемые точность и кучность, СВД в то же время позволяет снайперу при необходимости принимать участие в ближнем бою. СВД позволяет поразить ростовую мишень на дальности до 1000 м, грудную - до 600 м, головную фигуру - до 300 м.

Калибр…7,62 мм

Патрон… 7,62x53R

Масса оружия с оптическим прицелом

и магазином без патронов…4,68 кг

Длина оружия:

с откинутым прикладом, без штыка…1135 мм

со сложенным прикладом… 875 мм

Длина ствола… 565 мм

Начальная скорость пули…810 м/с

Боевая скорострельность…30 выстр./мин

Прицельная дальность

с оптическим прицелом…1300 м

с механическим прицелом…1200 м

Емкость магазина…10 патронов

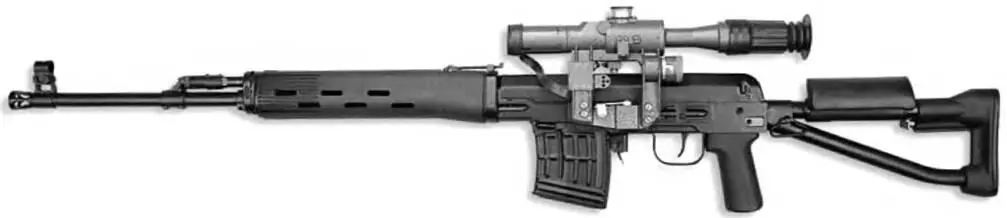

Снайперская винтовка СВД-С с прицелом ПСО-1, приклад откинут

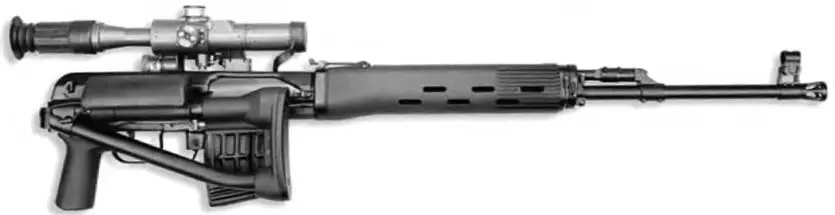

Снайперская винтовка СВД-С со сложенным прикладом, с прицелом ПСО-1

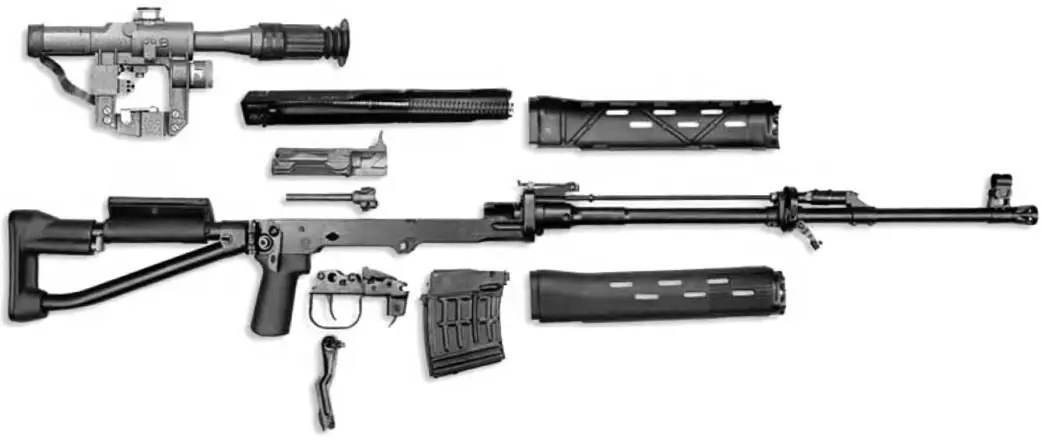

Неполная разборка винтовки СВД-С

В 1995 г. принята модификация снайперской винтовки СВД-С («складная», 6ВЗ). Постоянный приклад заменен пластмассовой пистолетной рукояткой и легким, складным вправо прикладом с пластмассовым плечевым упором, несъемной «щекой» и трубкой - для удержания левой рукой. Как и в СВД, затылок приклада не регулируется. Усовершенствован газоотводный узел, изменен пламегаситель.

Утолщены стенки ствола, что уменьшило нагревание и колебания при выстреле. Усиление ствольной коробки повысило стабильность крепления оптического прицела. Основной прицел - оптический ПСО-1 М2. Пластмассовые накладки ствола аналогичные СВД. СВД-С предназначена прежде всего для воздушно-десантных подразделений.

Винтовка СВД с незначительными изменениями конструкции состоит на вооружении армий еще шести стран. Ее копии выпускались за рубежом - в Румынии, Китае, Ираке.

Калибр…7,62 мм

Патрон… 7,62x53R

Масса с магазином

и оптическим прицелом…5,5 кг

Длина… 900 мм

Длина ствола… 520 мм

Начальная скорость пули… 800 м/с

Темп стрельбы… 650 выстр./мин

Прицельная дальность по живой силе…до 800 м

Емкость магазина…10 патронов

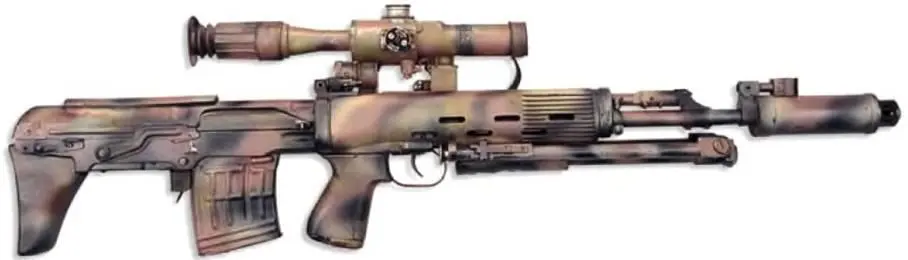

Снайперская винтовка СВУ-АС с прицелом ПСО-1, сошка сложена

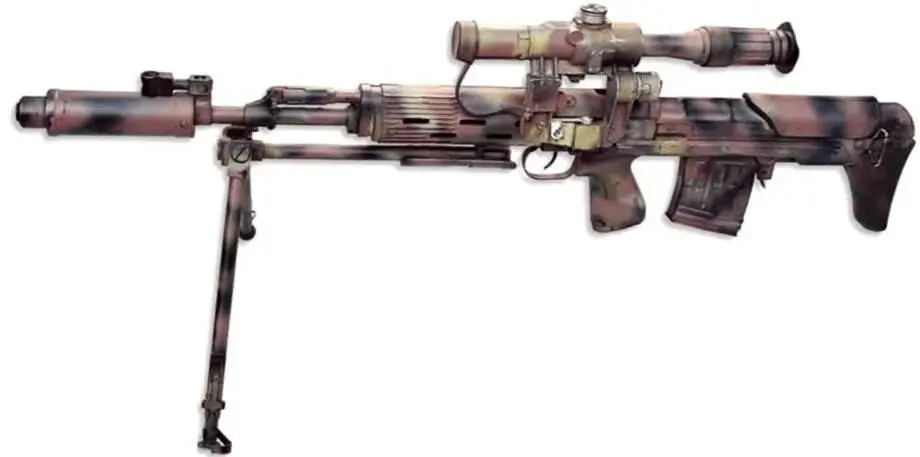

Снайперская винтовка СВУ-АС на сошке

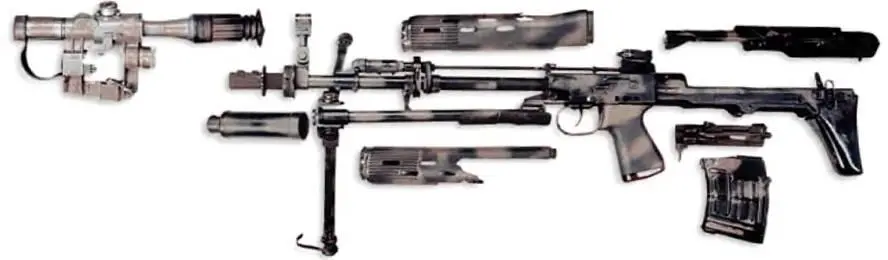

Неполная разборка снайперской винтовки СВУ-АС, показан прицел ПСО-1

Еще в 1970-е годы в ЦКИБ СОО конструктором Л.В. Бондаревым в расчете на ВДВ была разработана СВУ («снайперская винтовка укороченная») на основе СВД, но принята не была, вновь предложена уже МВД в 1991 г. Заказчики от МВД выдвинули новое требование - возможность стрельбы очередями. Речь зашла о «снайперском автомате». Такое определение получила модификация СВУ-АС («снайперская винтовка укороченная, автоматическая, с сошкой», именуется также ОЦ-ОЗАС).

Оружие выполнено по схеме «буллпап». Газовая камера смещена назад.

Для снижения воздействия отдачи на стрелка служат подпружиненный затыльник - плечевой упор и трехкамерное дульное устройство, выполняющее функции дульного тормоза, грузика и прибора малошумной стрельбы, снижающего нагрузку на органы слуха стрелка, позволяющего действовать в стесненных условиях, затрудняющего определение направления на стреляющего по звуку и полностью исключающего вспышку выстрела.

Связь спускового крючка со спусковым механизмом осуществляется тягой, смонтированной вдоль левой стенки ствольной коробки. Автоматический огонь реализован увеличением длины хода спуска - при этом курок не разобщает шептало со спусковой тягой, и следующий выстрел производится автоспуском после запирания канала ствола. Переводчик имеет вид рычага, ограничивающего ход спускового крючка.

Секторный прицел заменен диоптрическим: диоптрический прицел (с установками до 1300 м) и мушка смонтированы на откидных стойках. На винтовку ставится штатный оптический прицел, возможна установка ночных прицелов, ЛЦУ
