Александр Широкорад - ЧУДО-ОРУЖИЕ РОССИЙСКОЙ ИМПЕРИИ

24-фунтовая длинная чугунная пушка образца 1867 г. имела калибр 152,4 мм, длину ствола 22 клб, длину канала 19,5 клб. Основной боеприпас - 29,2-кг чугунная бомба со свинцовой оболочкой, снаряженная 0,62 кг черного пороха. При заряде 2,05 кг артиллерийского пороха, начальной скорости 265 м/с и угле возвышения 21е дальность составляла 3840 м.

Была еще и 24-фунтовая короткая пушка образца 1867 г. Длина ствола ее была уменьшена до 14,7 клб, а вес - соответственно до 1581 кг. Для той же бомбы начальная скорость падала до 219 м/с, а дальность - до 2774 м (при угле 22*41').

Первоначально 12-фунтовые и 24-фунтовые крепостные пушки образца 1867 г. устанавливались на лафетах Венгловского, но они оказались недостаточно прочными. Специально для нарезных орудий образца 1867 г. в 1865 г. был принят на вооружение железный лафет системы Насветевича. В конце 1865 г. 1200 лафетов Насветевича было заказано заводу Горного ведомства. Для южных крепостей 100 лафетов заказали Луганскому заводу. Лафеты получили широкое распространение в крепостях. На лафеты Насветевича установили все кре-_^стные_орудия от^ 1-пудового единорога до 6-дюймовой пушки в 190 пудов, за исключением 8-дюймовьВГпушек (Сх. 24у.-

В начале 1880-х годов в крепости взамен 12-фунтовых пушек начали поступать 42-линейные пушки образца 1877 г., взамен 24-фунтовых коротких пушек - 6-дюймовые пушки в 120 пудов, а взамен 24-фунтовых длинных пушек - 6-дюймовые пушки в 190 пудов. Любопытно, что 6-дюймовые пушки в 190 пудов были той же длины, что и в 120 пудов (длина канала у обеих пушек 19 калибров). Принципиальная разница заключалась в весе: 3088 кг и 1966 кг. Разница эта объясняется тем, что пушка в 190 пудов имела более толстый ствол в средней и казенной части. Из-за этого при стрельбе одинаковыми снарядами - чугунной бомбой в 33,3 кг - у пушки в 190 пудов при начальной скорости 458 м/с дальность составляла 8962 м (при угле 39°), а у 120-пудовой пушки при начальной скорости 332 м/с - 7355 м (при угле 44,5е).

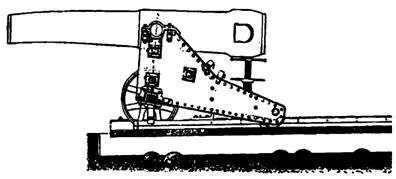

Схема 24. 24-фн чугунная пушка обр. 1867 г. на лафете Насветевича

Интересно, что такая система скрепления 6-дюймовой пушки в 190 пудов была хороша лишь для черного пороха, а при переходе на бездымный порох конструкция ствола 6-дюймовой пушки в 120 пудов оказалась лучшей. Благодаря этому баллистика 190-пудовой пушки осталась без изменений, а у 120-пудовой пушки начальная скорость возросла для того же снаряда с 332 м/с до 412 м/с. А вот в 1932 г. для той же 6-дюймовой пушки в 120 пудов (ее тогда стали называть 152 мм пушкой) был принят 40-кг фугасный снаряд дальнобойной формы («эталон-120»), который при начальной скорости 410 м/с и угле возвышения 40е давал дальность 10,3 км.

Пушки образца 1877 г. - 42-линейная, 6-дюймовая в 120 пудов и 6-дюймовая в 190 пудов - были основными орудиями осадной и крепостной артиллерии с начала 80-х годов XIX века до 1918 г. До середины 30-х годов XX века они находились в дивизионах тяжелой артиллерии Резерва Главного Командования (РГК), а затем их передали в состав вооружения укрепрайонов. Несколько десятков таких пушек участвовало в войне 1941-1945 гг.

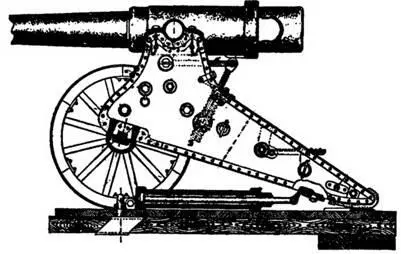

Схема 25. Схема лафета обр. 1878 г. с 6-дм пушкой в 190 пудов

И в крепостной, и в осадной артиллерии вплоть до 1945 г. 42-линейные и 6-дюймовые в 120 пудов пушки устанавливали на осадные и крепостные высокие лафеты образца 1877 г., а 6-дюймовые в 190 пудов пушки - на осадные и крепостные высокие лафеты образца 1878 г. (Сх* 25).

Вес 42-линейной пушки с лафетом в боевом положении составлял 2523 кг, а в походном - 3243 кг. Для 6-дюймовых пушек в 120 и в 190 пудов эти цифры составляли 3178 кг и 3800 кг и, соответственно. 4730 кг и 5373 кг.

В истории техники известно много случаев, когда переоценка какой либо идеи вызывала к жизни бредовые конструкции. Так и в русской артиллерии идея укрытия орудий за земляным валом породила не только спорные с точки зрения целесообразности высокие осадные лафеты, но и скрывающиеся лафеты.

В 1879 г. лейтенант морской артиллерии Разсказов предложил Артиллерийскому комитету проект переделки осадного лафета образца 1869 г. в скрывающийся лафет. Согласно проекту в цапфенные гнезда лафета образца 1869 г. помещен вал, служащий осью вращения двух подъемных коромысел (стоек). Подъемные коромысла представляли собой двуплеч-ные рычага, закрепленные в средней части. Верхние плечи (более длинные) несли на себе орудие, для чего были снабжены полукруглыми гнездами, в которые пушка клалась своими цапфами. Нижние колеса коромысел связаны шарнирно с двумя тягами, идущими к буферной подушке.

При выстреле орудие описывало дугу назад и вниз, вращаясь около оси элеваторного вала. Нижние концы подъемных коромысел описывали дугу вперед и вверх (также вокруг оси элеваторного вала), увлекая за собой посредством тяги буферную подушку и тем самым сжимая пружины. Чтобы пружины, распрямляясь сразу, не подняли орудия, служил фрикционный тормоз. Управлялся тормоз маховичком. После каждого подъема орудия тормоз должен приводиться маховичком в первоначальное положение.

Лафет Разсказова допускал в сниженном положении только заряжание. Наводку надо было производить при поднятом орудии (Сх. 26).

Помимо всего, Разсказов делал ставку на крохоборство Военного ведомства. Планировалась замена лафетов образца 1869 г. как в осадной, так и в крепостной артиллерии, в результате чего без назначения остались бы сотни лафетов.

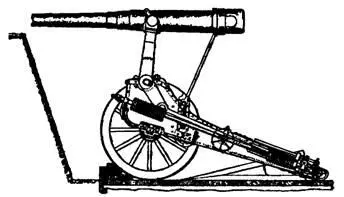

Схема 26. 42-линейная пушка обр. 1877 г. на скрывающемся лафете Разсказова

Артиллерийский комитет в целом одобрил проект Разска-зова, и заводу Нобеля был дан заказ на переделку штатного лафета образца 1869 г.

На первый опытный лафет Разсказова была наложена 24-фунтовая длинная медная пушка. Систему доставили на Главный артиллерийский полигон, где было сделано свыше 300 выстрелов.

Несмотря на очевидные недостатки лафета Разсказова, Артиллерийский комитет решил переделать 24 лафета образца 1869 г. в скрывающиеся по проекту Разсказова. Из Киевской и Ивангородской крепостей в Петербург было доставлено 34 свободных от назначения лафетов образца 1869 г. Из них выбрали 24 лафета для переделки на Металлическом заводе. Контракт с заводом был заключен 19 октября 1889 г., а сдача лафетов заводом была произведена с 29 марта по 14 мая 1891г.

Из этих 24-х лафетов первые шесть были закончены по первоначальному проекту, два лафета были переделаны под 42-линейные пушки и посланы в крепости Новогеоргиевск и Брест, а два переделаны под 6-дюймовые пушки в 120 пудов и отправлены в форт Дубно.

В двух других лафетах Разсказова по указаниям полковника Р.А. Дурляхера зажим трения был заменен гидравлическим компрессором. По образцу двух последних лафетов были переделаны и остальные 18 лафетов образца 1869 г.
