Александр Широкорад - ЧУДО-ОРУЖИЕ РОССИЙСКОЙ ИМПЕРИИ

23 мая 1909 г. во время первой ночной учебной атаки подводная лодка «Камбала» была протаранена броненосцем «Ростислав» и затонула. Так что все предложенные улучшения коснулись только «Карпа» и «Карася». В 1909 г. удалось поднять носовую часть «Камбалы», лежащей на дне Стрелецкой бухты, а корма так и осталась лежать на глубине 58 м.

К 1 августа 1914 г. лодки «Карп» и «Карась» были мало боеспособны, однако их отчислили в порт лишь 12 февраля

1917 г. В апреле 1919 г., оставляя Севастополь английским интервентам, «на всякий случай» вывели подводные лодки из Севастополя и затопили.

Фирма Круппа использовала опыт строительства и испытания подводных лодок типа «Карп» для проектирования первой германской подводной лодки U-1, которая стала «улучшенным вариантом "Карпа"».

Лодки Саймона Лейка. 1 ноября 1902 г. в Бриджпорте (штат Коннектикут) была спущена на воду первая подводная лодка «Протектор» постройки Саймона Лейка. В 1903 г. лодка прошли испытания с переменным успехом.

Длина лодки составляла 20,6 м, ширина 3,4 м (с ограждением рулей 4,32 м), высота от верха перископа до выдвинутых колес 7,33 м. Надводное водоизмещение 136 т, в «боевой осадке» 157,1 т, подводное водоизмещение 174,4 т.

Прочный корпус рассчитывался на глубину погружения 45,7 м. В легкой надстройке, повторявшей в плане обводы корпуса, размещалась часть балластных и топливных цистерн, а также масляные цистерны и баллоны со сжатым воздухом.

Лодка была вооружена тремя торпедными аппаратами - два носовых и один кормовой. Боекомплект составляли 5 мин' Уайтхеда (3 в трубах, 2 в жилом помещении). Заряжались торпеды Либо снаружи, либо через люки со снятыми зарядными отделениями.

Конструктор лодки Лейк предусмотрел и наличие водолазного отделения с откидным люком в нижней части, что, по его мнению, давало возможность перерезать телеграфные кабели, уничтожать минные заграждения, а в случае необходимости и спастись экипажу.

Два полых чугунных колеса диаметром 0,86 м и толщиной 0,25 м убирались с помощью гидравлических механизмов в специальные ниши в нижней части корпуса. Эти колеса по* зволяли лодке с небольшой отрицательной плавучестью идти по дну даже на предельной глубине погружения, не подверг** ясь влиянию подводных течений, и более точно удерживать курс Два подводных якоря весом по 200 кг выбирались электролебедками.

Для подводного хода использовались два четырех цилиндровых бензиновых двигателя фирмы «Уайт и Миддлтон» мощностью по 120 л. с, а для надводного плавания - два электромотора по 65 л. с.

В 1903 г. «Протектор» совершил 6 переходов протяженностью до 120 миль. В проливе Лонг-Айленд лодка погружалась на глубину до 15 м, и были опробована стрельбой минные (торпедные) аппараты.

На испытаниях со старыми винтами при совместной работе бензиновых двигателей и электромоторов надводная скорость достигала 9,5 уз. А под одним бензомотором - 8,6 узлов. Подводную же скорость замерить не удалось. Запас топлива обеспечивал расчетную надводную дальность плавания 350 миль, полным ходом под водой - 20 миль, экономическим ходом - 30 миль.

Лейк несколько раз пытался всучить «Протектор» флоту США, но там категорически отказались покупать это «чудо-юдо». ВМС США послали Лейка куда подальше. С 1902 г. Лейк пытался всучить лодку России, но, увы, безрезультатно. Узнав о начале войны, Лейк сразу же побежал в русское посольство. На сей раз морской агент в США капитан 2-го ранга А.Г. Бутаков решил проявить прыть и уже 31 марта 1904 г. приступил к осмотру «Протектора». После чего Бутаков отправил в Петербург хвалебный отчет и предложил немедленно купить «Протектор» и заказать Лэку еще пять подводных лодок. При этом он просил Морское министерство подобрать «номинального» покупателя, ибо «имя русского правительства не должно быть упоминаемо». Пришлось временно использовать средства «Особого комитета по усилению военного флота на добровольные пожертвования», и Московско-купеческим банком «Лионскому кредиту» было перечислено 246 900 рублей для перевода в Нью-Йорк фирме «Флинт и К0».

24 мая 1904 г. начальник отдела сооружений ГУКиС контр-адмирал Родионов заключил контракт с уполномоченным Саймона Лейка Хартом О. Бергом на покупку «Протектора» и поставку пяти однотипных лодок (второй через пять месяцев, а остальных - через семь месяцев) за общую сумму

1500 тысяч долларов. Особо оговаривались условия, препятствовавшие принятию компанией заказа от третьей стороны, под которой имелась в виду Япония. В договоре не предусматривались какие-либо штрафные санкции в случае срывов сроков. Для лодок Лейка и Холланда заводу Шварцкопфа в Берлине были заказаны короткие 38-см торпеды. За день до подписания контракта специально зафрахтованный норвежский пароход «Фортуна» с корпусом «Протектора» и механизмами, упакованными в ящики, вышел из Нью-Йорка, причем капитан имел приказание не показывать флаг, не выдавать позывные. В качестве балласта в трюмы приняли попутный груз - 4000 тонн угля. В Кронштадт «Фортуна» прибыла 13 июня 1904 г.

В июне-августе «Протектор», переименованный в «Осетр», прошел испытания в Финском заливе. 13 августа 1904 г. лодка под командованием лейтенанта А.О. Гадда начала кампанию, а через 3 дня перешла в Кронштадт и поставлена в плавучий док. Там были отремонтированы рули, устранена течь в корме и перебраны подшипники гребных валов. В пресной воде у «Осетра» немного снизилась плавучесть, поэтому на палубу нанесли слой пробки (Сх. 74).

25-28 сентября в Биоркэ прошли приемные испытания лодки. Наибольшая надводная скорость на мерной миле составила 8,5 уз. с дополнительно работавшими электродвигателями - 9,3 уз., в позиционном положении - 7,4 уз. Наибольшая подводная скорость достигла 5,6 уз. Время погружения в позиционное положение удалось сократить до 11 минут,а для полного погружения требовалось еще 2-3 минуты. Минные аппараты проверяли посредством выстреливания деревянных болванок. Колеса признали «весьма полезными» на мелководье как средство, предохраняющее от удара о грунт.

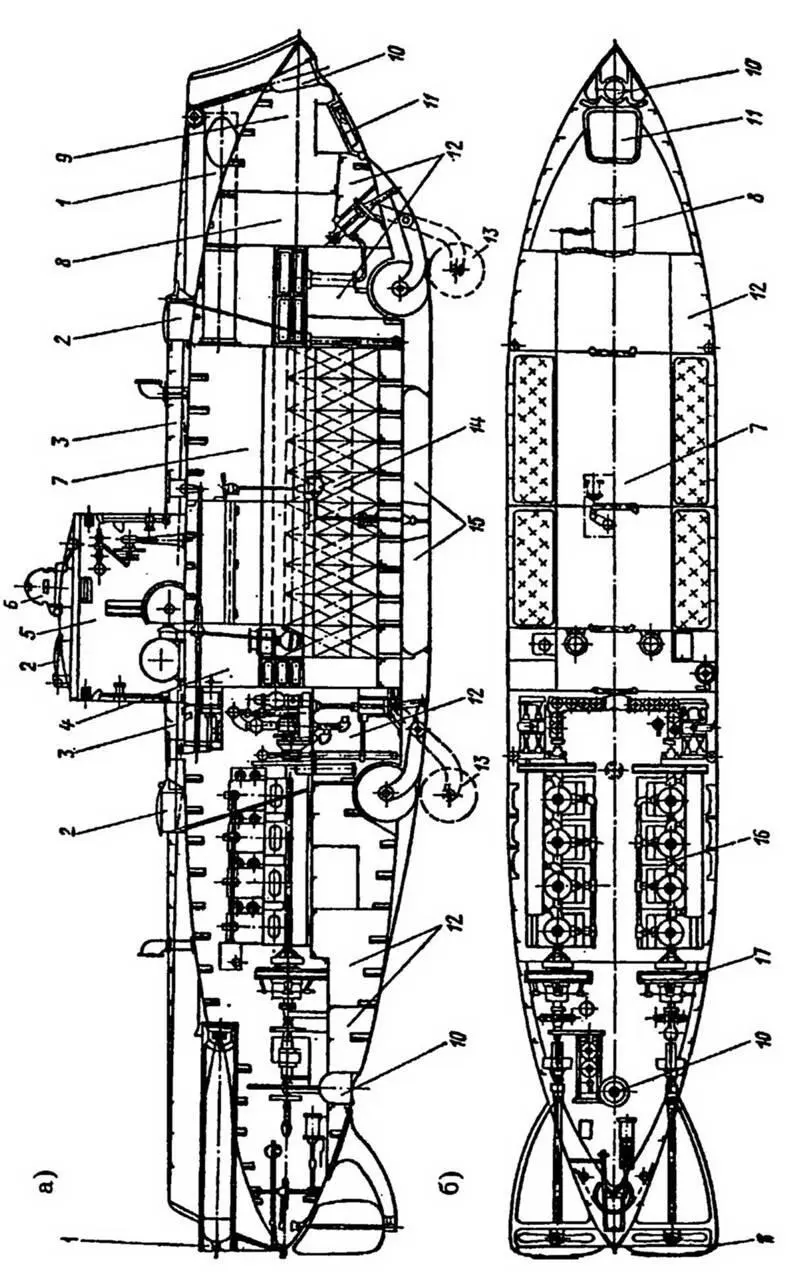

Схема 74. Подводная лодка «Осетр», а - продольный разрез (перископ и газовыхлопная труба не показаны); б - план трюма. 1 - минный аппарат; 2 - входной люк; 3 - топливная цистерна; 4 - камбуз; 5 - боевая рубка; б - командирская башенка; 7 - жилое помещение; 8 - воздушная (шлюзовая) камера; 9 - водолазное отделение; 10 - клюз подводного якоря; 11 - люк водолазного отделения; 12 - балластная цистерна; 13 - колесо; 14 - аккумуляторная батарея; 15 - сбрасываемый киль; 16 - главный двигатель; 17 - гребной электродвигатель; 18 - горизонтальный руль

Комиссия пришла к заключению, что «Осетр» легко маневрирует, отлично держит глубину (колебания составили всего ±0,15 м) и пригоден для прибрежной обороны. Перископ рекомендовалось заменить.
