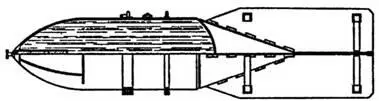

Схема 82. Штатная осколочно-химическая авиабомба ХАБ-500 Р-Ю обр. 1941 г.

Схема 83. Штатная осколочно-химическая авиабомба ОАХ-8 обр. 1934 г.

Схема 84. Штатная осколочно-химическая авиабомба ОАХ-Юобр. 1937 г.

Общая длина бомбы без взрывателя около 600 мм. Размах оперения 100 мм. В головную часть бомбы был ввинчен взрыватель АГМ-1.

Осколочно-химические авиабомбы АОХ-10 созданы в 1939 г. в стальных корпусах 76-мм пушечных старых гранат (недальнобойной формы) АО-10-6,5. Они успешно прошли полигонные испытания на ЦВХП КА и были допущены к войсковым, а в 1940 г. были приняты на вооружение ВВС КА (Сх. 84).

Осколочно-химические авиабомбы АОХ-15 образца 1938 г. были созданы в корпусах 107-мм штатных осколочных старых снарядов (недальнобойной формы). Их длина без взрывателя составляла 610 мм, диаметр корпуса 107 мм, размах опе^ рения 125 мм. Бомбы содержали 1,15 кг ОВ, общий вес бомбы с взрывателем 14,1-14,6 кг. В качестве взрывателей использовались AM-А, АВ-4 и АГМ-1.

Бомбы АОХ-15 серийно производились на Боткинском машиностроительном заводе по 500 тыс. штук в год.

АОХ-15 предназначалась для поражения живой силы противника, бронетехники и ее экипажей комбинированным действием осколков и ОВ. Бомбардировка этими бомбами мотомеханизированных частей на марше считалась даже предпочтительней, чем бомбардировка пехоты в местах сосредоточения. Отравляющее вещество, попадая в боевое отделение бронетехники через амбразуры и пробоины от осколков, должно было выводить из строя ничего не подозревавший и чувствовавший себя в безопасности под прикрытием брони экипаж.

Применять АОХ-15 планировалось как с горизонтальных бомбодержателей, так и из сбрасываемых ротативно-рассеи-вающих кассет (в этом случае бомбы не оснащались подвесными бугелями). При разрыве бомбы на открытой местности ее корпус дробился в среднем на 800 убойных осколков, разлетавшихся со скоростью 757 м/с (Сх. 85).

Химические ампулы - это разновидность бомбового вооружение. В ВВС РККА они появились именно в связи с разработкой химического оружия. В 1933-1934 гг. корпуса круглых ампул АК-1 и АК-2 изготавливались из стекла. Этц бомбы не требовали взрывателей, поскольку сами разбивались при ударе о преграду, а также не были подвержены окисленщ$› и имели очень низкую себестоимость. Отравляющим веще? ством их заполняли заранее. Но большим недостатком стек› лянных ампул была их хрупкость, поэтому они требовал^ очень осторожного обращения.

Ампулы представляли собой сферические емкости: АК-1 диаметром 120-125 мм, а АК-2 - диаметром 255-260 мм.

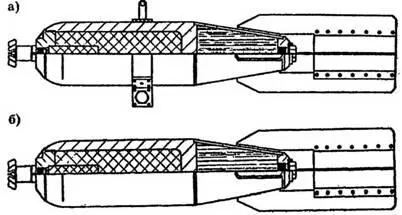

Схема 85. Штатная осколочно-химическая авиабомба ОАХ-1бобр. 1938 г. а - для применения с горизонтальных бомбодержателей; б - для применения из кассет

Они имели небольшую горловину типа короткого бутылочного горлышка. После заправки ОВ емкости герметично закрывались пробками и заливались сургучом.

Наименование этих боеприпасов совершенно не соответствовало их калибру в килограммах, но с небольшим округлением в меньшую сторону оно примерно означало их объем в литрах.

В 1939 г. на НИП АВ ВВС КА проходил полигонные испытания «объект 177», разработанный работником этого полигона военинженером 1-го ранга Онисько. Боеприпас представлял собой ампулу сферической формы, но с корпусом, изготовленным из жести. В 1941 г. подобные ампулы диаметром 125 мм получили наименование АЖ-2, а 260-мм - АЖ-4, и приняты они были в основном для снаряжения самовоспламеняющейся жидкости КС, хотя разрабатывали жестяные ампулы в основном для снаряжения жидкими боевыми ОВ. Поскольку корпуса ампул АЖ были намного тоньше, чем у авиабомб ХАБ, особое внимание испытатели уделяли химической стойкости тонкого металла.

Итак, к 1941 г. наш воздушный флот мог нанести эффективный удар химическими боеприпасами. Видимо, это сыграло не последнюю роль в том, что немцы так и не применили химическое оружие на Восточном фронте в 1941-1945 гг.

В заключение стоит сказать, что именно разработка химического оружия стала основной причиной созданий классических минометов и реактивных снарядов («катюш») в СССР.

За редким исключением минометы Первой мировой войны были окопным оружием и не годились для маневренной войны. Германские минометы с нарезными стволами имели удовлетворительную меткость, но были слишком дороги. Мины же, выпушенные из гладкоствольных минометов, имели огромное рассеивание, а то и вообще летели, кувыркаясь.

Лишь в 1924 г. французскому инженеру Брандту удалось впервые получить образец «правильно летящего оперенного снаряда» - прообраз современной мины.

К 1927 г. фирма Брандта наладила производство первых в мире 81-мм минометов, созданных по схеме мнимого треугольника. Кинематическая схема мнимого треугольника - три шарнира и два звена. Третье звено - мнимое. Этим звеном является грунт, на который устанавливается миномет. По этой схеме изготавливалось большинство минометов сопровождения. В конструктивном оформлении она выглядит следующим образом: ствол шарнирно связан с двуногой, опира? ющейся в грунт, и плитой, также опирающейся в грунт. Двунога и плита друг с другом не связаны.

Минометы Брандта имели гладкий ствол и стреляли one* ренными минами. Схема воспламенения заряда была разработана английским инженером Стоксом. Воспламенение и горение основного метательного заряда по этой схеме происходит в замкнутом объеме (в трубке стабилизатора мины) при далае лении 900-1500 кг/см2. Пороховые газы прорывают оболоч* ку гильзы и прорываются в пространство за миной. Само ж# воспламенение происходит путем самонакалывания мины, опущенной в ствол на жало ударника на дне канала.

В течение буквально пары лет 81-мм минометы Стокса-Брандта распространились почти по всему миру. Наше же Арт-управление РККА не сумело или не смогло закупить их во Франции. Но вот в октябре 1929 г. на КВЖД начался советско-китайский вооруженный конфликт. В ходе боев части Красной Армии захватили несколько десятков китайских 81-мм минометом Стокса-Брандта и сотни мин к ним. В ноябре-декабре 1929 г. трофейные минометы были отправлены в Москву и Ленинград для изучения.

Естественно, что китайские минометы первым делом попали в группу «Д» (несколько минометчиков под руководством Н.А. Доровлева), которая к тому времени монополизировала проектирование минометов в СССР. При первом же знакомстве с ними Доровлев оценил гениальную простоту изделия. Не раздумывая, он отказался от глухой схемы, хотя работы по таким системам еще велись некоторое время по инерции. В течение нескольких месяцев группа «Д» разработала по схеме мнимого треугольника (а точнее, скопировала китайский миномет) систему из трех минометов калибра 82, 107 и 120 мм.
