Итак, ремонтируем и собираем двигатель ГАЗ-24 и его модификации.

Перед сборкой двигателя масляные каналы блока надо прочистить ершиками и продуть сжатым воздухом.

Сборку двигателя производим в следующем порядке. Надеваем картер сцепления на блок и закрепляем его. Надеваем на передний конец распределительного вала распорную втулку (распорное кольцо) толщиной 4,1 + 0,05 мм и упорный фланец толщиной 4–0,5 мм. Запрессовываем шестерню распределительного вала (текстолитовую) и закрепляем ее болтом с шайбой. Момент затяжки 5,5–6 кгс?м. Зазор между упорным фланцем и ступицей шестерни 0,1–0,2 мм.

Номинальные диаметры опорных шеек распределительного вала, мм:

• первая шейка – 52,00–51,98;

• вторая шейка – 51,00–50,98;

• третья шейка – 50,00–49,98;

• четвертая шейка – 49,00–48,98;

• пятая шейка – 48,00–47,98.

Если окажется, что диаметр опорных шеек меньше указанных пределов, распределительный вал подлежит замене.

Изношенные опорные втулки (подшипники) распределительного вала выпрессовывают из блока и заменяют новыми, обеспечивая совпадение масляных отверстий в блоке и втулках. При запрессовке втулок для предупреждения их деформации рекомендуется сопрягаемые поверхности покрывать смесью моторного масла с графитом.

Запрессованные в блок втулки обрабатывают борштангой, а в условиях личного гаража пользуются специальной длинной разверткой-скалкой. Если таких инструментов нет, то втулки пришабривают по опорным шейкам устанавливаемого распределительного вала. В ходе шабрения достигается полное прилегание сопрягаемых поверхностей.

Чтобы предупредить брак, шабрят коротким рабочим ходом хорошо заточенным инструментом, изготовленным из трехгранного напильника. Такой шабер при заточке надо обязательно охлаждать. Плохо заточенный шабер обязательно оставит следы в виде рисок и заусенцев на поверхности втулки, поэтому шабер следует подвергнуть доводке на шлифовальном камне. После черновой обработки втулки давить на шабер рукой следует слабее. В конце обработки краской, приготовленной из смеси сажи с моторным маслом, намазывают опорную шейку распределительного вала и проворачивают в отверстии втулки. Закрашенные места слегка соскабливают. Так же обрабатывают и последующие втулки.

Приступаем к чистке трубки смазки шестерен распределительного вала и приворачиваем ее с помощью болта и хомутика к блоку. Вставляем собранный распределительный вал в опорные втулки блока цилиндров, смазав предварительно его опорные шейки маслом для двигателя.

Через отверстия в шестерне крепим двумя болтами с пружинными шайбами упорный фланец к блоку цилиндров, но болты окончательно не затягиваем.

Отрезаем от шнура две набивки уплотнителя заднего коренного подшипника коленчатого вала (длиной 120 мм каждая), вкладываем их в блок и держатель уплотнителя; концы набивки должны выступать на одинаковую длину.

Чистим коленчатый вал, для чего выворачиваем все пробки грязеуловителей шатунных шеек и удаляем из них отложения; промываем и продуваем сжатым воздухом масляные каналы и полости грязеуловителей, заворачиваем пробки моментом 3,8–4,2 кгс?м и закрепляем их.

Проверяем состояние рабочих поверхностей коленчатого вала – забоины, надиры и прочие дефекты не допускаются.

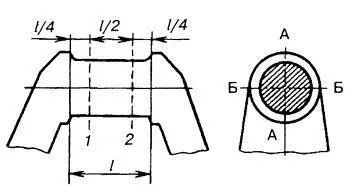

Рис. 5. Схема измерения шейки коленчатого вала: 1 и 2 – пояса измерения; АА и ББ – плоскости измерения.

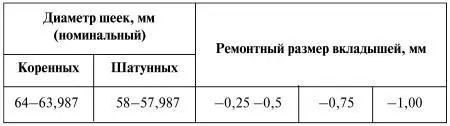

Шейки коленчатого вала в ходе эксплуатации двигателя изнашиваются неравномерно: по длине они принимают форму конуса, по окружности – форму овала. Наибольший износ шеек возникает со стороны коренных шеек, т. к. эти места постоянно нагружены инерционными силами. Шейки коленчатого вала измеряют в двух поясах 1 и 2 (рис. 5), разность которых дает конусность и в двух плоскостях АА и ББ, чем определяется овальность. Конусность и овальность коренных и шатунных шеек не должна превышать 0,03 мм. Допустимый износ шатунных шеек коленчатого вала 0,05 мм и коренных 0,07 мм. Кроме конусности и овальности коленчатый вал может иметь задиры. Незначительные задиры можно зачистить бруском корборунда мелкой зернистости. Если шейки имеют глубокие риски и задиры или конусность и овальность не более 0,05 мм, коленчатый вал подлежит замене новым или шлифовке под ремонтный размер. Размеры шеек должны соответствовать данным, приведенным в табл. 8.

Закладываем в полость на заднем конце коленчатого вала шариковый подшипник (радиальный однорядный с одной защитной шайбой 60203 или 80203С9; размеры 17х40х12).

Перед установкой маховика проверяем, нет ли незаметных повреждений на его рабочей поверхности. Глубокие кольцеобразные риски, задиры следует опилить плоским напильником. Обод маховика подлежит замене, если длина зубьев менее 7 мм. Если зубчатый венец маховика изношен мало, то зубья венца опиливают ровно напильником. Если зубья сильно изношены, надо сбить венец маховика, нагреть его до температуры 180–200 °C (во избежание отпуска зубьев маховика превышать указанную температуру не следует) и посадить его на маховик с другой стороны. Торцы зубьев запилить на конус для облегчения захода шестерни стартера в зацепление.

Одновременно шлифуется и ведущий диск сцепления. При уменьшении толщины диска и маховика снижается давление пружины на ведомый диск. Поэтому кожух сцепления (корзину) разбирают и при сборке под термоизоляционные шайбы подкладывают металлические шайбы, толщина которых равна толщине снятого металла на корзине и маховике.

Затем к коленчатому валу приворачивают маховик, предварительно надев на болты стопорные пластины. Гайки крепления затянуть моментом 7,6–8,3 кгс?м, их следует законтрить, отогнув один из усов стопорной пластины на грань гайки.

Из дерева сделайте простое козловое приспособление с горизонтальными металлическими призмами (рис. 6) и (в случае замены маховика) произведите статическую балансировку коленчатого вала с маховиком. Дисбаланс (более тяжелая сторона повернется вниз) устраняют высверливанием металла из маховика со стороны сцепления на радиусе 150 мм сверлом диаметром 10 мм на глубину не более 12 мм. Расстояние между центрами отверстий – не менее 14 мм. Коленчатый вал с маховиком на призмах должен останавливаться после вращения в случайных положениях.
