Оперение Т-образное, киль трапециевидной формы с рулем направления. Горизонтальное оперение прямое с рулем высоты, расположено сверху киля, поддерживается подкосами и имеет изменяемый угол установки. Имеется подфюзеляжный киль. Размах горизонтального оперения 3,88 м, хорда 1,27 м.

Шасси неубирающееся, трехопорное, с носовым колесом. Большая длина стоек шасси с подкосами обеспечивает возможность выдвижения закрылок на стоянке. Колея шасси 3,8 м, база шасси 2,7 м.

Силовая установка состоит из одного размещенного в фюзеляже турбовального ГТД Лайкоминг T53-L-1 с передним выводом вала. Воздух в двигатель поступает через отверстия в обшивке фюзеляжа.

Воздушные винты фирмы «Хартцелл» трехлопастные, установлены под крылом на пилонах. Лопасти деревянные, трапециевидной формы в плане. Привод винтов осуществляется от ГТД с помощью трансмиссии и редукторов, уменьшающих скорость вращения винтов.

Система управления. На горизонтальных режимах полета управление обеспечивается рулями направления и высоты и интерцепторами. Для управления самолетом на режиме висения и при малых скоростях полета в хвостовой части фюзеляжа на универсальном шарнире установлено поворотное сопло для отклонения потока газов двигателя.

В середине 60-х годов в США получила развитие новая концепция, по которой для сопровождения атомных авианосцев должны применяться легкие многоцелевые авианесущие корабли, получившие обозначения SCS (Sea Control Ship - корабли контроля морей). Одновременно начинается разработка ряда проектов усовершенствованных палубных СВВП, предназначенных для базирования на авианесущих кораблях SCS .

Экспериментальный СВВП Рокуэлл XFV-12A с эжекторной силовой установкой начал разрабатываться в 1972 г. в соответствии с программой создания палубного вертикально взлетающего самолета для легких многоцелевых авианесущих кораблей SCS. По программе предполагалось разработать самолет, который сможет использоваться в качестве истребителя-бомбардировщика, перехватчика и разведчика. В программе разработки и конкурсе участвовали 8 фирм. В октябре 1972 г. фирма «Рокуэлл», представившая проект сверхзвукового СВВП с эжекторной силовой установкой, была объявлена победителем конкурса и получила контракт стоимостью 46 млн. долл. на разработку, постройку и испытания двух экспериментальных самолетов XFV-I2A.

В отличие от эжекторной силовой установки, использовавшейся ранее на экспериментальном самолете Локхид XV-4A «Хаммингберд», на СВВП XFV-12A было предложено эжекторную систему для повышения ее эффективности разместить на крыле и оперении, снабдив их эжекторными и диффузорными щелевыми закрылками. Предполагалось, что такая система обеспечит значительное увеличение общей силы тяги системы по сравнению с установочной тягой ТРДД, что очень важно для СВВП.

В январе 1973 г. был построен натурный макет самолета. В связи с большой конструктивной сложностью эжекторной системы ее отработка проводилась в 1973-1975 гг. на вращающемся стенде, представляющем собой ферму длиной 30,5 м, на конце которой была установлена секция крыла с эжекторной системой.

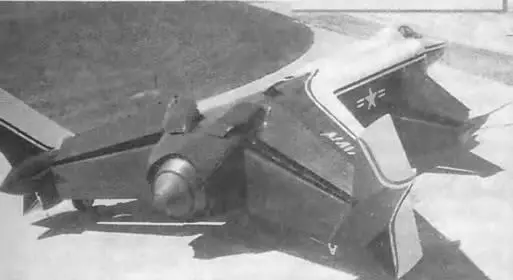

Экспериментальный СВВП Рокуэлл XFV-12A с эжекторной силовой установкой

Первый полет СВВП XFV-12A при взлете с разбегом был намечен на октябрь 1974 г., а первый вертикальный взлет - на январь 1975г. Однако трудности в испытаниях эжекторной системы и нехватка средств привели к тому, что сроки первого полета были перенесены сначала на 1977 г., а затем на 1978 г. с рекламой его как нового типа палубного СВВП. Постройка первого СВВП XFV-12A была завершена только в августе 1977 г. Постройку второго СВВП предполагалось закончить в 1978 г., однако в конце 1978 г. было принято решение второй самолет не строить.

Первый СВВП XFV-12A начал проходить испытания на специальном стенде на привязи в 1978 г., в которых не было подтверждено расчетное увеличение силы тяги ТРДД с помощью эжекторной системы, поэтому летные испытания его не стали проводить и вскоре было решено прекратить разработку СВВП XFV-12A.

Самолет выполнен по схеме «утка» с одним ТРДД с эжекторной системой увеличения тяги двигателя и трехопорным шасси. В конструкции использован ряд агрегатов серийных самолетов.

Посадка XFV-12А на палубу авианосца (рисунок)

Фюзеляж цельнометаллический типа полумо-нокок. Передняя часть фюзеляжа с кабиной летчика использована от самолета Макдоннелл-Дуглас А-4 «Скайхоук». Кабина герметизированная, имеет систему кондиционирования. Катапультное кресло «Эскапак» обеспечивает покидание самолета при посадке на палубу авианосца.

Крыло высокорасполо-женное, трапециевидной формы в плане. Центроплан крыла использован от самолета F-4 «Фантом». Хорда корневая 4,98 м, концевая, 2,25 м, относительное удлинение крыла 2,09, угол стреловидности по 1/4 хорд 35°. Крыло имеет модифицированный профиль NACA 64; относительная толщина профиля в корневой части крыла 7,6 %, на конце - 4,5%. Угол поперечного V - 10°, угол заклинения 1,5°.

Оперение низкорасположенное, по схеме «утка». Угол поперечного V - 5°. Площадь горизонтального оперения 7,72 м2. Роль вертикального оперения выполняют стреловидные концевые шайбы, установленные на концах крыла, нижние их части наклонены во внешнюю сторону на 35°, а верхние - на 19° и имеют рули направления общей площадью 1,23 м2. Общая площадь вертикального оперения 5,08 м2.

Шасси трехопорное, с носовой опорой, убирающееся, использовано от самолета А-4 «Скайхоук». Носовая опора управляемая, имеет одно колесо, главные опоры тоже имеют по одному колесу. Все опоры имеют масляно-воздушные амортизаторы.

Силовая установка. Подъемно-маршевый ТРДД, Пратт-Уитни F401- PW-400 установлен в хвостовой части фюзеляжа. Воздухозаборники боковые щелевого типа, управляемые, как на самолете F-4 «Фантом». За кабиной экипажа на верхней части фюзеляжа имеются створки для дополнительного забора воздуха на вертикальных режимах. В сопле двигателя имеется поворотный дефлектор, который при вертикальных режимах полета направляет струю газов от двигателя в эжекторную систему, а в крейсерском полете - назад. Масса сухого двигателя 16$5 кг, удельный расход топлива 0,62 кг/кг-ч (на форсажном режиме - 2,45 кг/кг-ч). Длина двигателя 4,85 м, диаметр - 1,28 м.
