Было несколько усилено лобовое бронирование машины, которое теперь защищало от 7,62-мм бронебойной пули Б-32 на всех дистанциях и под всеми углами. Бортовая броня защищала от обычной пули того же калибра на дистанции более 100 м. Значительно усилили и противоатомную защиту бронетранспортера, получившего фильтровентиляционную установку, а также рентгенометр.

В походном положении водитель и командир машины вели наблюдение через два несъемных ветровых стекла, оснащенных стеклоочистителями и обогревательными устройствами. В боевом положении стекла закрывались глухими броневыми крышками, а командир вел наблюдение через четыре призменных прибора ТПН-А и один командирский прибор ТПКУ-2Б с пятикратным увеличением и встроенной прицельной шкалой. Водитель в боевом положении пользовался приборами ТНП-А, расположенными спереди (три) и слева (два). Для десанта на бронетранспортере имелся перископический прибор МК-4 и призменный прибор ТНП-А. Кроме дневных была предусмотрена установка ночных приборов ТКН-1 (у командира) и ТВН-2Б (у водителя).

Силовая установка модернизированного бронетранспортера включала два двигателя ГАЗ-49Б (2 х 90 л. е.). На БТР-60ПБ применили новые шины с регулированием давления.

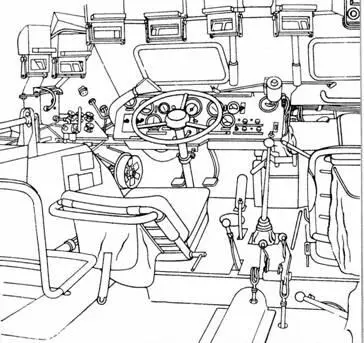

Отделение управления БТР-60ПБ

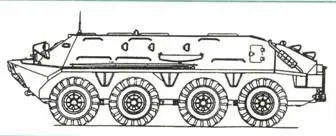

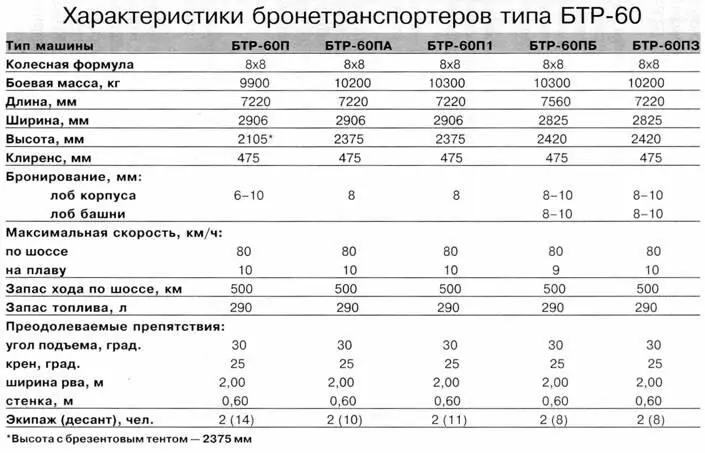

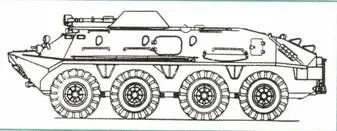

Модификации БТР-60

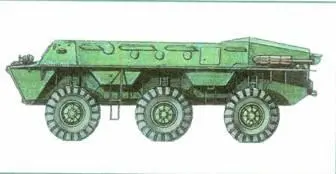

Опытный БТР-153 участвовал в конкурсе с БТР-60

БТР-60ПБ находился в серийном производстве с 1966 по 1976 г., став основной боевой машиной советской мотопехоты. На базе БТР-60ПБ создавались и многочисленные типы специальных машин, в частности, командирский БТР, машины управления БТР-60ПУ и БТР-60ПУ12, мобильная радиостанция Р-145 и другие.

В 70-х годах в артиллерийские подразделения стала поступать машина командира батареи 1В18 «Клен-1», разработанная на базе БТР-60ПБ. Она предназначалась для управления огнем полевой артиллерии и оснащалась специальным оборудованием, часть которого размещалась в поворотной башне, лишенной вооружения. Позже был создан модернизированный вариант машины управления - 1В18-1.

Для командира артиллерийского дивизиона, также на базе БТР-60ПБ, была разработана машина управления 1В19 «Клен-2», поступившая на вооружение в середине 70-х годов.

На базе БТР-60 выпускались также различные варианты командирских машин и машин управления действиями авиации.

В Румынии строился БТР ТАВ-71, представлявший собой модификацию БТР-60. На румынской модели установлены более мощные 140-сильные двигатели, угол возвышения башенных пулеметов увеличен, что позволяет их использовать для обстрела воздушных целей. На вооружении имелись следующие варианты боевой машины:

ТАВ-71 АР - самоходный 81 -мм миномет.

БРЭМ ТЕРА-71, ТЕРА-71L.

Командно-штабные машины ТАВ-71АР1450/451/452.

Кроме вооруженных сил Румынии БТР ТАВ-71 поставлялись армии Югославии.

До настоящего времени БТР-60 является одним из самых распространенных бронетранспортеров в мире. В различных вариантах он состоит на вооружении Азербайджана, Алжира, Анголы, Армении, Афганистана, Бахрейна, Беларусь, Ботсваны, Болгарии, Гвинеи-Биссау Замбии, Израиля, Индии, Ирака, Ирана, Йемена, Камбоджи, Конго, Кубы, Ливии, Литвы, Мали, Мозамбика, Никарагуа, России, Сирии, Финляндии, Эстонии, Эфиопии.

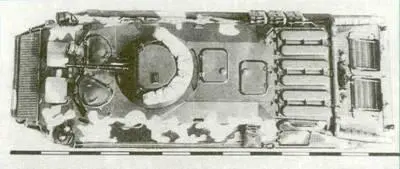

БТР-70 Вид сверху

В начале 70-х годов был создан БТР-70 (ГАЗ-4905), принятый на вооружение 21 августа 1972 г. и запущенный в серию в 1976 год)7. Основные отличия БТР-70 от предшественника - БТР-60ПБ - заключались в следующем:

- установлены новые, более современные и мощные V-образные восьмицилиндровые карбюраторные двигатели ГАЗ-49Б (ЗМЗ-4905) мощностью по 115 - 120 л. с;

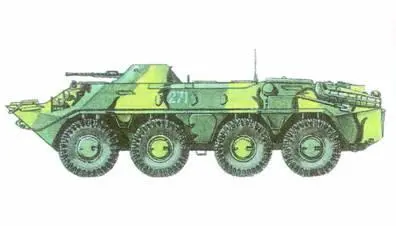

БТР-70

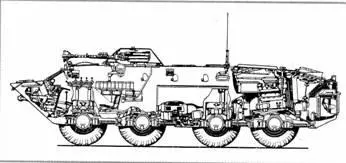

Компоновка БТР-70

- изменена компоновка десантного отделения - бойцы сидят лицом к бортам, что облегчает им ведение огня из личного оружия через амбразуры;

- оборудованы нижние боковые люки для посадки десанта;

- топливные баки размещены в изолированных отсеках;

- применена автоматическая система защиты от оружия массового поражения;

- введен раздельный привод тормозов, обеспечивающий независимое торможение первых и третьих пар колес от вторых и четвертых;

- смонтирована система отключения силовой передачи от двигателя с рабочего места водителя, которая позволяет при выходе из строя одного двигателя быстро отключить его и работать только на другом исправном;

- установлены два электрогенератора;

- высота бронетранспортера уменьшена на 185 мм.

Закрытый корпус машины с гладким днищем герметизирован. В его передней части размещены сиденья водителя и командира, за ними - одного десантника и стрелка. Десантное отделение расположено за отделением управления, в нем параллельно бортам машины установлены два сиденья для шести человек десанта.

Двигатели смонтированы в кормовой части корпуса. Водометный движитель - двухступенчатый.

Колесные шины - бескамерные, сверхнизкого давления. Подвеска колес - индивидуальная торсионная.

Для ведения огня из личного оружия пехотинцев в бортах машины имеется семь лючков, закрываемых броневыми герметическими крышками. Наблюдение из бронетранспортера осуществляется через перископические смотровые приборы ТНП-Б: у водителя их четыре, у командира - три, по одному - в бортах десантного отделения. Кроме того, у командира имеется дневной прибор наблюдения ТПКУ-2Б.

Вооружение БТР-70 осталось аналогичным вооружению БТР-60ПБ (14,5-мм пулемет КПВТ и спаренный с ним 7,62-мм ПКТ с боекомплектом, соответственно, 500 и 2000 патронов), размещенные во вращающейся башне с прицелом ПП-61А или ПП-61АМ. Однако вместо прежней башни с утлом вертикального наведения 30° применена усовершенствованная башня разработки Тульского КБ Приборостроения (ныне - НПО «Точность») с углом обстрела, увеличенным до 60°.

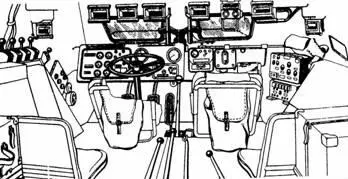

Боевое отделение БТР-70
