Оскар Паркc - Линкоры Британской империи 2 Время проб и ошибок

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Девастейшн" "Тандерер"

Портсмут

Пембрук

12.11.1869

26.06.1869

11.07.1871

25.03.1872

19.04.1873

26.05.1877

361438 ф.ст.

368411 ф.ст.

Размерения, м

86.9 х 19,0x7,93/8,41

Водоизмещение, т

9330 (корпус и броня 6070, оборудование 3310)

Вооружение

"Девастейшн": 4 35-тоиных дульнозарядных,

"Тандерер": 2 35-тонных дульнозарядных, 2 38-тонных дульнозарядных.

После перевооружения в 1891 г. оба несли по: 4 10" казнозарядных, 6 6-фунтовых и 14 мелкокалиберных.

Броня, мм

пояс 216-254-305, бруствер 254-305, башни 254-356, боевая рубка 152-229, палуба 51-76, обшивка 32-38, подкладка 400-460 (общий вес брони 2540 т)

Механизмы

"Девастейшн": тронковые прямого действия ("Пени"), индикаторная мощность 6650 л.с, 13,84 уз, два цилиндра диаметром 2235 мм, ход поршня 990 мм,

"Тандерер": горизонтальные прямого действия ("Хамфрейз энд Теннант"), индикаторная мощность 6270 л.с, 13,4 уз, 4 цилиндра диаметром 1956 мм, ход поршня 1067 мм,

75 об/мин, на каждом: по 8 коробчатых котлов давлением 1,9-2,1 атм, 2 четырёхлопастных винта Гриффита диаметром 5335 мм, шагом 5200-6705 мм.

Запас топлива, т

1800 ("Девастейшн"), 1600 ("Тандерер")

Дальность плавания

4700 миль 10-узловым ходом, 2700 миль 12,5-узловым ходом (полная скорость хода в море)

Экипаж, чел.

358

Конструктор

А.Милн

Оба корабля стали первыми мореходными безрангоутными башенными кораблями британского флота, первыми мореходными кораблями "квази-мониторного" типа, а "Тандерер" итттерссен ещё и тем, что получил первый силовой гидропровод на флоте.

"Девастейшн", задуманный Ридом и модифицированный Барнаби, был эпохальным проектом благодаря тем революционным особенностям, которые он в себе сочетал. Благодаря квази-мониторному корпусу, расположению орудий в двух концевых башнях, отсутствию парусного рангоута, двухвальной машинной установке и громадному запасу угля, он был даже более примечательным кораблем, чем "Дредноут" 1906 г. Но если "Дредноут" вызвал критику в некоторых кругах из-за своих размеров и однокалиберного вооружения, то "Девастейшн". когда он поднял флаг, был забракован полностью и совершенно.

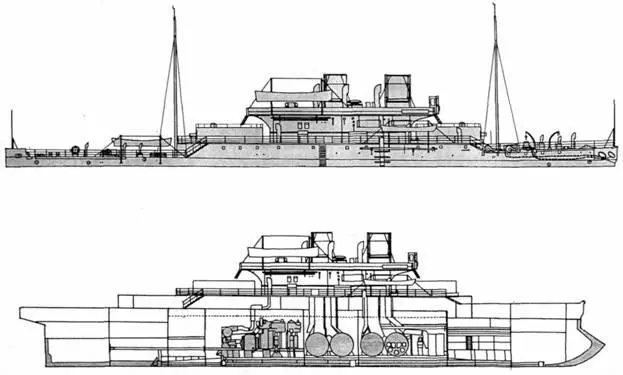

«Девастейшн» после вступления в строй. Общий вид и продольный разрез

Корпус

Отличительной особенностью первоначальной конструкции был низкий по всему корпусу надводный борт, принятие которого объяснялось причинами, указанными в официальном рапорте, приложенном при первом представлении чертежей: "Надводный борт в 1,4 м под броневой палубой, гораздо более высокий, нежели у американских мониторов, достаточно низок, чтобы дать значительную экономию брони и вместе с тем чрезвычайно полезен, чтобы сделать корабль весьма устойчивым на волнении. В то же время он достаточно высок для обеспечения кораблю такого запаса плавучести, который в сочетании с его внутренним подразделением на водонепроницаемые отсеки сделает судно в высшей степени эффективным". Оставляя широкий проход по верхней палубе между броневым бруствером и бортом корабля, Рид создал на верхней палубе достаточно обширное пространство, вкатываясь на которое, волны должны были действовать, как своего рода успокоитель качки. При модификации проекта Барнаби перекрыл это пространство легкой железной надстройкой, простиравшейся до самых бортов, так что высота надводного борта теперь существенно увеличивалась, а в 9 м от ахтерштевня эта надстройка заканчивалась, образуя в диаметральной плоскости полукруглую в плане нишу, через которую в иллюминаторы офицерских кают проникал обильный свет. Против этой надстройки сильно энергично возражал Рид, утверждая, что разрыв снаряда внутри них станет причиной затопления расположенных здесь помещений и отрицательно скажется на остойчивости корабля. Если же настоятельно требовалось некие дополнительные объёмы, то он высказывался за расширение бруствера до самых бортов и расположения требуемых помещений уже в этом забронированном пространстве.

Нововведением в части формы корпуса было его прямоугольное поперечное сечение, а наибольшая ширина сохранялась на протяжении 2/3 длины корабля. Днище было почти плоским, борта поднимались вертикально от слегка закругленных скул, обе оконечности имели полные обводы, острый таран выдавался далеко вперёд, а кормовой подзор находился ниже ватерлинии.

Отказ от парусов в качестве двигательной силы впервые позволил обеспечить мореходному кораблю ряд преимуществ:

1. Главная артиллерия получила возможность вести огонь прямо в нос и корму. в то время как для стрельбы по борту также отсутствовали какие-либо преграды,

2. Несколько понижалась остойчивость, что становилось возможным вследствие умеренной высоты борта и отсутствия фальшборта – это способствовало жесткости корабля как артиллерийской платформы,

3. Доля веса корпуса в составе нагрузки снижалась до 28%, в то время как остальные 72% могли расходоваться на необходимые нужды,

4. Значительно уменьшался экипаж.

С отказом от полной оснастки последовали радикальные преобразования как в части высоты надводного борта, так и в отношении пропорций корпуса, несовместимые с безопасностью старых рангоутных броненосцев с высокобортными корпусами прежнего типа, на которых использовали любую возможность для получения движущего воздействия силы ветра на парус, в то время как на волнах они сильно раскачиватись. Критики "Девастейшна" утверждали, что его остойчивость обеспечивалась низким надводным бортом, а Рид заявлял, что все новые приёмы и конструктивные нововведения, призванные обеспечить этому кораблю остойчивость, доставили ему больше хлопот, чем в любом предшествующем проекте, и что низкий надводный борт не является принципиальным условием его умеренной качки в открытом море. Расположение центра тяжести на 1 м ниже конструктивной ватерлинии и метацентрическая высота в 1,2 м достаточно характеризуют его качку, которую прямоугольный в сечении корпус и выступающий за борт пояс должны были в значительной степени исправлять, хотя от последнего решения пришлось со временем отказаться.

Несомненно, ни один боевой корабль до этого не покидал гавань в обстановке таких пессимистических и мрачных пророчеств, как "Девастейшн", и ни одно военное судно принципиально новой конструкции не оправдало более полно всё то доверие, которое было оказано ему создателями.
