В Британии требования о создании этого нового "оружия специального назначения" выразились в постройке "Хотспура" и "Руперта". К тому времени, когда на постройку этих небольших кораблей выделили средства, боевая ценность кораб-лей-"таранов" стала полностью фиктивной, после чего репутация обоих стала основываться на их башенном вооружении – согласно которому их относили к самой низшей категории броненосных кораблей.

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Хотспур"

"Нэпир"

2.10.1868

19.03.1870

17.11.1871

175995 ф.ст.

Размерения, м

71,6x15,24x5,79/6,34

Водоизмещение, т

4010 (корпус и вооружение 2800, оборудование 1210)

Вооружение

После вступления в строй: 112" 25-тонное дульнозарядное нарезное, 2 64-фунтовых дульнозарядных нарезных (общий вес залпа 305 кг)

После перевооружения в 1883 г.: 2 12" дульнозарядных нарезных, 2 6" казнозарядных, 8 76мм, 8 картечниц (общий вес залпа 619 кг)

Броня, мм

пояс 203-280 мм, бруствер 203, башня 216-254, боевая рубка 152-229-254, палубы 51-70, верхняя палуба 25-38 (общий вес брони 1260 т)

Механизмы

"Нэпир", индикаторная мощность 3500 л.с, 12,65 уз

Запас топлива, т

300(уголь)

Экипаж, чел.

209

"Хотспур" стал первым специализированным британским "эскадренным кораблём-тараном", первым, имевшим броневой бруствер Внутри корпуса и остался единственным боевым кораблём Королевского флота с неподвижной башней-блокгаузом.

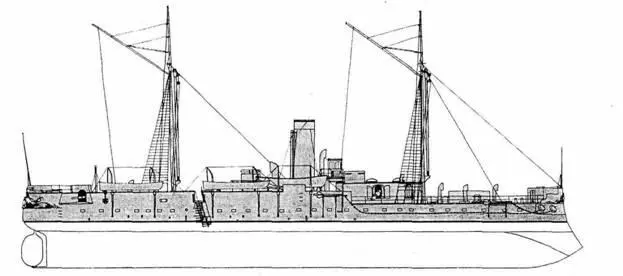

«Хотспур». Общий вид

Если "Глаттон" представлял собой реакцию Совета на новые большие американские мониторы, то "Хотспур" можно расценивать как ответ на французские тараны класса "Бельер". Но если "Белъер" предназначался исключительно для обороны гаваней, то "Хотспур" должен был действовать и в составе флота, несмотря на его невысокую мощность машин, малую скорость и небольшой запас угля. Поскольку принятая концепция тарана подразумевала низкий корпус и длинный бивень, высота надводного борта "Хотспура" составляла только 2,4 м на протяжении первой 1/3 его длины, после чего вплоть до самой кормы добавлялся высокий фальшборт.

Собственно таран выдавался на 3 м за носовой перпендикуляр и впервые был подкреплён продолженным вперёд броневым поясом. Этот таран считался основным оружием корабля. Имелось и тяжёлое орудие, однако проектом не предусматривалась возможность его действия по неприятелю, находившемуся прямо по курсу. В течение первых десяти лет службы корабля считалось, что единственная боевая ценность "Хотспура" заключается в его бивне, и хотя он высоко оценивался в своё время, в том виде, в котором он был изначально введён в строй, он был самой бесполезной боевой единицей для линии баталии, из когда-либо построенных вообще.

На фоне величественных высокобортных батарейных броненосцев своего времени "Хотспур" должен был смотреться достаточно впечатляющей диковинкой с опасным новым оружием, которому приписывалась преувеличенная мощь и которое толкал вперёд (хотя и не более чем со средней скоростью), хорошо защищенный корпус, представлявший очень малую цель. На самом деле он был трёхпалубным кораблем, но вследствие того, что его главная палуба возвышалась над водой всего на несколько дюймов, надводный борт определялся уровнем верхней палубы, непрерывной от носа до кормы, и спардеком, который простирался в корму от башни.

Вооружение

Поскольку считалось маловероятным, что вращающаяся башня сможет выдержать сотрясение при таранном ударе, Совет заключил, что единственное 25-тонное орудие на станке Скотта, составлявшее всю главную артиллерию корабля, следует разместить в неподвижной башне с четырьмя большими орудийными портами, дающими возможность вести огонь в носовых и бортовых секторах (неважный суррогат настоящей башни и более средство для улавливания вражеских снарядов, нежели защита от них). На практике также выяснилось, что верхняя палуба в носу недостаточно прочна чтобы выдержать собственный огонь поверх неё, поэтому углы применения орудия ограничили бортовыми секторами. Для огня по корме предусматривались два 64-фунтовых орудия на деревянных лафетах, которые стреляли через бортовые амбразуры – по одному на каждые 90 горизонта; оба этих орудия требовали для их обслуживания в семь раз больше людей, чем 12" орудие в башне, при одном и том же состоянии моря.

При всех этих ограничениях в использовании его вооружения, "Хотспур" более или менее соответствовал требованиям сэра Сарториуса, поскольку его командир был совершенно лишён возможности задействовать своё орудие против любого корабля, который он намеревался таранить, хотя корабль можно было бы использовать в соответствии с теми тактическими положениями, которые кептэн Коломб развивал в 1871 г.

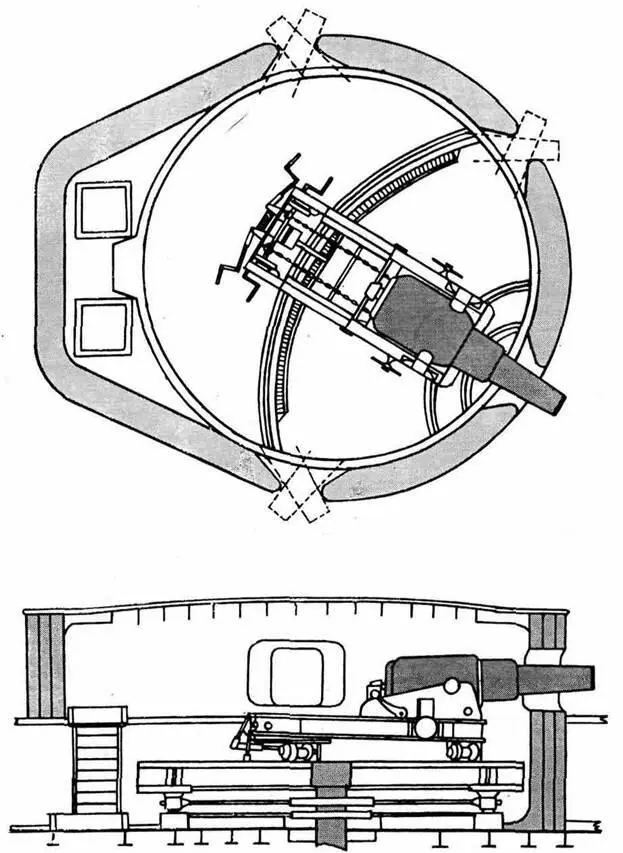

Неподвижная броневая башня «Хотспура» (план и сечение по диаметральной плоскости)

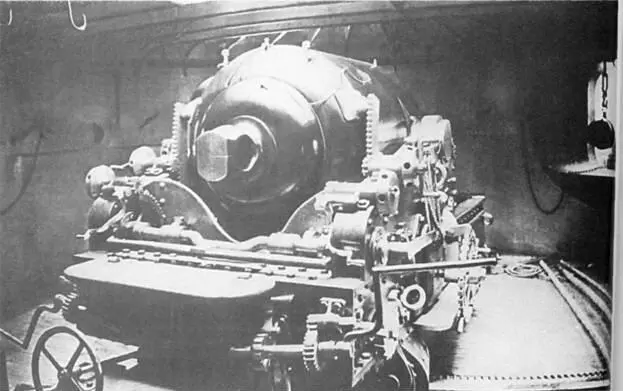

Интерьер неповорогной броневой башни -Хотел ура с его 12" 25-тонным нарезным дульнозарядным орудием. Станок о руда» относился к стандартному тогда для Королевского флота горизонтально-скользящему типу на бортовом штыре Палуба, на которой располагалось орудие фактически представляла собой поворотный стол внутри неподвижного броневого прикрытия Орудийный «блиндаж »имел четыре амбразуры и поворотный стол установки вращался для перемещения орудия к тому порту, откуда предполагалась стрельба (в пределах каждого из ни орудие имело сектор обстрела 60°) На верхнем фото, на фоне светлого проба порта, хорошо виден подаваемый храпом к дульному срезу орудия по подвесному монорельсу 12" снаряд На переднем плане виде» традиционным инструментарии артиллеристов – прибойник, банник и пыжовник На нижнем фото, показывающем орудие «Хотспура »с казенной части, хорошо видны привода его вертикального и горизонтального наведения.

Броня

Пояс от носа до кормы толщиной 203-280 мм закрывал борт от верхней палубы до отметки 1,5 м ниже ватерлинии и продолжался в нос для подкрепления тарана -первый случай применения этой необходимой меры для усиления корпуса, отсутствие которой было причиной конструктивной слабости кораблей, чей бивень представлял собой лишь продолжение их наружной обшивки. По мнению адмирала У ордена лучшим изо всех форштевней для тарана являлся форштевень "Ахиллеса", который был способен нанести сокрушительный удар в борт неприятельского корабля, разнеся его вдребезги и выше, и ниже ватерлинии, и открыть доступ воде во все его палубы. Его тяжелый, слегка закруглённый форштевень хорошо подходил и для того, чтобы выдерживать удар, не застрять после этого, не изогнуться, и вообще не получить никаких повреждений. Форштевень "Фердинанда Макса" имел примерно такую же форму, и то, что его деревянный корпус остался невредим при потоплении "Ре д'Италия", привело к совершенно ошибочному мнению, что независимо от формы тарана атакующего корабля его корпус также не получит повреждений.
