О. Паркc - Линкоры британской империи Часть III: «Тараны и орудия-монстры»

Рид всегда утверждал, что при одинаковой квоте веса артиллерии в составе нагрузки восемь орудий, размещённые по четыре вдоль бортов будут так же эффективны, как четыре в двух башнях, но зато будут представлять собой целых восемь целей вместо всего двух. «Орион» подтвердил это (правда, при половинном числе орудий), поскольку нёс четыре 12» пушки против двух на «Глаттоне», одной на «Хотспуре» и двух 10» на «Руперте», хотя и при более лёгкой их защите. Определённо, на «Глаттоне» на бронирование был отведён чрезмерный вес, хотя Совет отверг двухбашенный альтернативный проект объяснив это тем, что вторая башня привела бы к неприемлемому уменьшению толщины брони. Одиночное орудие «Хотспура» с его ограниченными секторами обстрела не давало ему шансов в поединке один на один и «Руперт», хотя и получился больше по водоизмещению, имел немало всевозможных недостатков, но только не в части броневой защиты.

Первоначальный состав вооружения включал четыре 18-тонных орудия, таких же, как на «Сюпербе», поэтому как только «Белляйл» перешёл в «английское подданство», первая же запись в списке его переделок гласила: «Расширение портов под 25-тонные орудия». Другие конструктивные изменения для приведения в соответствие с британской практикой состояли в оборудовании дополнительных угольных ям и помещений для команды, подкрепление протяжённого тарана и установку торпедных аппаратов.

Четыре 25-тонных орудия располагались по углам восьмиугольного каземата на верхней палубе, порты которого допускали горизонтальную наводку орудия в 120° – это позволяло сосредотачивать огонь двух орудий прямо по носу или корме и двух, в ограниченных секторах [60°. – Ред.], по борту. Эта четырёхорудийная «боевая коробка» была эквивалентом двухорудийной одиночной башни Рида, вращавшейся в пределах диапазона 270°, но, хотя и обеспечивала наилучшим образом действие тараном, не давала никаких преимуществ при сражении в лини баталии. Что же касается будущих тяжёлых единиц Королевского флота, то, если требовалось дурное предзнаменование к перспективе батарейных броненосцев, «Белляйл» его вполне собой являл, и если «Орион» мог претендовать на какую-либо известность, то она заключалась единственно в том, что он стал последним британским броненосцем с подобным расположением артиллерии. В иностранных флотах эта схема продержалась ещё некоторое время: её носителями стали аргентинский «Альмиранте Браун» (1880), Французский «Курбэ» (1882) и германский «Ольденбург» (1884).

То, что 12» орудия вообще оказались установленными на палубе вдоль бортов, было примечательным опровержением точки зрения, существовавшей в 1865 г., ещё до принятия на вооружение установок капитана Скотта. На «орионах» четыре тяжёлых орудия отняли большую долю нагрузки, нежели отводилось на средства нападения у любого другого британского линкора. Хотя бы одна пушка на них всегда могла держать противника на прицеле – и корабль, таким образом, при определённых обстоятельствах был способен иметь дело с четырьмя целями на различных курсовых углах: спорное преимущество в свете последующего развития тактических идей, когда концентрация орудийного огня посредством залпов означала пик огневой эффективности, но вполне реальный плюс в свете тактики 80-х. Британские однобашенные корабли, оперируя в прибрежных водах против одиночного противника, довольно легко могли оказаться в положении, когда их тяжёлые орудия не могли быть наведены на неприятеля; у корабля с исключительно бортовой батареей или несущего артиллерию по схеме «Монарха» существовали довольно широкие «зоны недосягаемости», которых были начисто лишены и «Белляйл», и «Орион». Несколько лет спустя после вступления обоих кораблей в строй, а именно в 1886 г., шесть 3-фунтовых пушек и пара прожекторов были добавлены на крыше каземата; тогда же корабли оснастили сетями противоторпедной защиты. На средней палубе установили два 14» торпедных аппарата.

Хотя и не такое массивное, как на «Глаттоне», бронирование «орионов» было более чем адекватным для противодействия тем типам кораблей, которым они могли противостоять при обороне Дарданелл, и определённо более прочным, чем это было принято Королевским флотом для «циклопов». Пояс по ватерлинии высотой 3,03 м (1,5 м под водой в нормальном грузу) в середине корпуса имел толщину 305 мм и утончался к носу до 178 мм – здесь он упирался в шпирон тарана -и до 152 мм корме. Батарея в средней части корпуса начиналась от уровня средней палубы и имела два этажа: верхний (орудийный) защищался 263мм бронёй с бортов и 242 мм с торцов. Для нормального обслуживания 12» 25-тонных орудий он был довольно тесным. В нижнем ярусе батареи располагались подготовленные к подаче наверх снаряды и заряды, здесь же располагались шахты подачи боезапаса; с бортов он защищался 229мм плитами, а с торцов – 203мм. Выдающимся достижением проекта было расположение артиллерийских погребов прямо под батареей – особенность, для того времени уникальная.

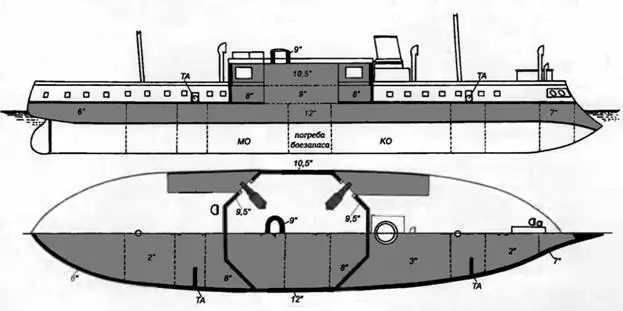

«Белляйл». Схема распределения броневой защиты

Прямоугольная в плане боевая рубка, защищенная 229мм бронёй, в процессе последующей службы корабля была перекрыта длинным, от борта до борта, поперечным ходовым мостиком, на крыльях которого установили по прожектору. Средняя палуба поверх поясной брони над машинно-котельными отделениями имела толщину 76 мм, и 51 мм – далее к оконечностям.

Для таранной тактики управляемость была гораздо более существенным качеством корабля, нежели собственно скорость и, поскольку вес механизмов и запас топлива пришлось всемерно ограничить для установки возможно более мощной батареи тяжёлых орудий, оба корабля не выжимали более 12 уз, принимая лишь по 450 т угля (510 т в перегрузку). Двухвальная машинная установка отлично подходила для обеспечения наилучшей поворотливости (что было немаловажно и для маневрирования на прибрежном мелководье, как изначально планировалось для обоих кораблей), недостижимой в случае использования единственного винта большого диаметра.

Не предполагавшиеся как мореходные корабли, оба броненосца никогда не выходили в море в по-настоящему бурную погоду, однако записи в корабельных журналах свидетельствуют, что «Белляйл» отличался быстрой и лёгкой качкой и начинал сильно зарываться уже при ветре в 6 баллов. В разыгравшемся море он держался практически ровно, в то время как при обычной погоде был склонен раскачиваться до такой степени, что из его орудий было невозможно вести огонь. Протяжённый, выдающийся на 3 м за носовой перпендикуляр таран (увесистая железная поковка 2,5 м длиной), был причиной огромной носовой волны и вечной сырости на баке – даже в относительно спокойную погоду. Но для тех условий, для которых они были спроектированы, оба корабля оказались очень хорошо управляемыми, описывая на полном ходу циркуляцию диаметром 380 м за 3,5 мин. Радиус действия на полном ходу составлял порядка 1000 миль.
