О. Паркc - Линкоры британской империи Часть III: «Тараны и орудия-монстры»

«Резистенс» 1,07 – 0,41

«Инфлексибл» 0,58 0,48 0,69

«Агамемнон» 0,56 0,51 0,51

«Колоссус» 0,46 0,41 0,59

«Коллингвуд» 0,44 0,38 0,59

«Кемпердаун» 0,36 0,31 0,59

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

Пембрук 12 июля 1880 22 ноября 1882 июль 1887 636996 (627375)

Размерения, м 99,06 х 20,72 х 7,65/7,95

Водоизмещение, т 9500 (корпус и броня 5980, оборудование 3520 т)

Вооружение 4 12» казнозарядных 45-тонных 6 6» казнозарядных 12 6-фунтовых скорострельных 14 мелкокалиберных 4 торпедных аппарата

Броня, мм пояс 457/203, барбеты 292/254, подачные трубы 305/254, боевая рубка 305/51, траверзы 6» батареи 152, палубы 51/63/76, обшивка 25, подкладка 508/254, траверзы 406/228. (вес брони 2575 т)

Механизмы «Хамфрейз энд Теннант», два комплекта 3-цилиндровых инвертных компаунд, один цилиндр высокого давления (диаметр 1321 мм), два цилиндра низкого давления (диаметр по 1880 мм), ход поршня 1067 мм, мощность 7000 л.с, скорость хода 15,5 уз (при форсированной тяге 9600 л.с. и 16,8 уз), два винта диаметром по 5639 мм, шаг 5,33-5,79 м, 12 цилиндрических (36 топок), давление в котлах 6,3 атм.

Дальность, миль 7000 (10-узловым ходом)

Экипаж, чел. 498

«Коллингвуд» стал первым линкором Королевского флота с тяжёлыми казнозарядными орудиями в барбетах, первым, преодолевшим 16-узловую отметку, первым с ограниченным поясом по ватерлинии и первым, на котором вспомогательная и мелкокалиберная артиллерия группировалась в батареях. Вместимость его угольных ям позволяла ему совершать намного более дальние походы, чем кому-либо из собратьев, а его тяжёлые орудия были вознесены на полтора метра выше, нежели у любого из его предшественников.

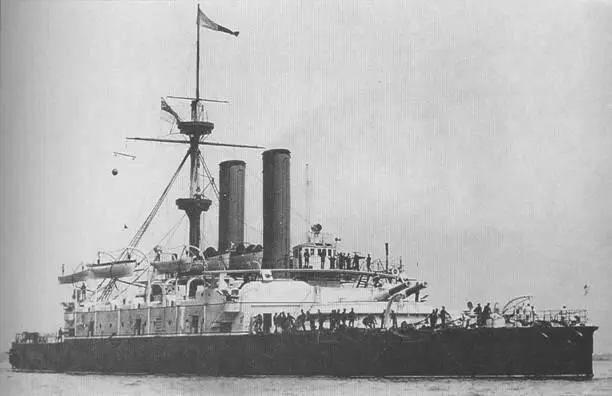

«Коллингвуд»

В истории развития британских военно-морских вооружений «Коллингвуд» ознаменовал собой поворотную точку к типу, ставшему основой всех будущих серий линкоров, как ранее это было в случае с «Айрон Дюком». До этого линейный флот Англии состоял из конструктивно одиночных кораблей, от силы два корабля создавались по одному проекту, так что форма и размеры броненосцев варьировались чрезвычайно сильно; с этих же пор (правда, с несколькими досадными исключениями) новые линкоры уже поступали однородными группами, в которых чётко прослеживается устойчивая политика совершенствования удачных находок. Однако во времена создания «Коллингвуда», положившего начало переходу от «собрания образцов» к однородным эскадрам, его значение ещё не могло быть правильно оценено и сам корабль даже подвергался серьёзной критике.

Единственным его непререкаемым недостатком оставался низкий надводный борт и, поскольку задача развития 16-узловой скорости означала серьёзные компромиссы в конструкции, на многие из которых пошли именно в угоду достижения подобного хода, это выразилось в неспособности броненосца идти против волны. Несомненно, что даже с учётом всех ограничений по водоизмещению кораблю следовало предусмотреть полубак и тем самым облегчить участь его механизмов на полном ходу – в реальности же он зарывался в воду по самые клюзы, поднимая в воздух фонтаны пены и брызг, являя собой величественный пример напрасной траты усилий.

Простое сравнение «Коллингвуда» с «Колоссусом» показывает, что при тех же примерно размерениях барбетный линкор имел корпус на 170 т более лёгкий, нёс на 520 т больше оборудования и стоил при этом на 21 тыс. ф. ст. меньше. Стоимость постройки к тому времени возросла с 38 ф. ст. за тонну у «Девастейшна» (наименее дорогого в это отношении корабля) до 67 фунтов у «Коллингвуда»; «Нептун» же продолжал оставаться наиболее дорогим примером – 74 ф. ст. за тонну (во всех трёх случаях цена приводится без стоимости вооружения).

Вместо узких надстроек «Колоссуса» на новом корабле имелась обширная центральная надстройка, в которой помещалась вспомогательная батарея – она стала общепринятым отличием конструкции линкора на ближайшие двадцать лет. Наверху этой надстройки располагалась навесная палуба, где находились скорострельные орудия; таким образом достигалась возможность параллельного использования и тяжёлой, и средней, и мелкокалиберной артиллерии.

Расположение тяжёлых орудий высокой над водой (6,7 м против 3,6 у предшественников) давало возможность существенно улучшить условия стрельбы, нежели на любом другом корабле, а далеко разнесённые друг от друга двухорудийные установки в их мощных барбетах впервые гарантировали невозможность вывода из строя обоих пар орудий как результат попадания единственного снаряда. Первоначально в качестве 12» орудия планировалась 43-тонная модель, однако после разрыва этого образца в ходе испытаний вес орудия, вследствие дополнительных подкреплений, был доведён до 45 т. Заряд пороха в 134 кг (уменьшенный после разрыва со 181 кг) сообщал 324-кг снаряду начальную скорость 577 м/с и пробивал 520мм железную плиту с дистанции 5 кб.

Барбеты грушевидной в плане формы представляли собой неправильный одиннадцатигранник (не считая тыльного бронирования) размерами 18,3 м (по продольной оси) на 13,7 м (в поперечнике). Образующие его броневые плиты в 292 мм имели небольшой завал внутрь, толщина тыльных плит составляла 254 мм. Вся броня монтировалась на 340мм тиковой подкладке. Шахта подачи боезапаса в каждый из барбетов представляла собой колодец высотой 3 м, бронированный 305-254мм плитами и использовалась также для наддува воздуха изнутри корпуса в вышележащее пространство барбета для продувания его от продуктов сгорания пороха после выстрела. Орудия, установленные на поворотном столе без какой-либо защиты сверху, заряжались из положения в диаметральной плоскости и для досылания снаряда и заряда наклонялись вниз на 13°. При ведении огня за траверз каких-либо повреждений средней надстройке дульными газами 12» орудий не причинялось. В противоположность «размазанному» расположению вспомогательной артиллерии «Колоссуса», 6» пушки нового броненосца группировались в середине корпуса по три на борт; их порты отстояли от ватерлинии на 4,27 м. Угол горизонтального наведения среднего орудия составлял 57° в нос и корму от траверза, носовое и кормовое также могли отклоняться на 57° к носу или корме, но лишь на 30° к середине (из-за недостатка места). Единственной защитой батареи извне была 25мм обшивка борта, однако от продольного огня 6» орудия прикрывались броневыми траверзами на верхней палубе, простиравшимися несколько наклонно к борту от барбетной брони, а сами орудия внутри батареи были разделены противоосколочными переборками.

4 6-фунтовых пушки располагались выше по углам батареи, а ещё восемь -вдоль бортов (все на спардеке); мелкокалиберные скорострелки были разбросаны на навесной палубе между шлюпок и по боевым марсам. Порты торпедных труб выходили наружу над ватерлинией с нижней палубы по углам надстройки.
