Оскар Паркс - Линкоры британской империи. Часть IV. Его величество стандарт

Уайт желал заключить в казематы и орудия на верхней палубе, но Совет указал на необходимость содержания верхней палубы максимально свободной, так что место хватало только для прикрытия их щитами. Однако в своих расчётах Уайт доказал возможность установки этих орудий в казематах, если потребуется, и когда препоны против этого решения, по опыту службы кораблей, пали, появилась возможность конструктивной реализации этих важных элементов защиты – правда, для этого потребовалось целых 10 лет.

Противоосколочные щиты предназначались для защиты расчётов палубных орудий, но впоследствии опыт японо-китайской войны продемонстрировал, что в бою эти прикрытия абсолютно бесполезны и, более того, даже вредны. Единственное, на что они были способны – это улавливать те снаряды, которые, если бы их не было, пролетели бы мимо; при попадании этих снарядов в щиты на всё вокруг, в том числе и на расчёты соседних орудий, низвергались фонтаны осколков. Если же эти случайные снаряды не попадали в щиты орудий стреляющего борта, то, пролетев над верхней палубой, они могли залететь, как в воронку, в щиты орудий противоположного борта – с не меньшим эффектом. После «соверенов» в Королевском флоте вернулись к проверенному временем эмпирическому правилу, согласно которому толщина броневой защиты орудия должна примерно равняться его калибру – или же следовало оставлять его безо всякой защиты.

С точки зрения требований Барнаби к вспомогательному вооружению линкора для подобного водоизмещения 10 пушек «соверенов» являлись довольно постным вкладом в их ударную мощь, но Уайт всякий раз отмечал, что эти скорострельные орудия вместе с их установками и боезапасом равноценны по меньшей мере двадцати 6" пушкам прежнего типа при прежней стандартной норме боезапаса. Суммарный же их вес превышал 500 т, что было в два с лишним раза больше веса шести 120мм скорострельных пушек «Трафальгара» и почти равнялось всему весу вооружения «Фьюри» в его исходном проекте 1870 г.

57-мм (6-фунтовые) пушки были широко разбросаны по кораблю на верхней и средней палубе, 47-мм (3-фунтовые) установили на навесной палубе и боевых марсах. Вместо прежних 356-мм торпед корабли получили 457-мм торпеды новой модели, а во время модернизации первоначально установленные семь торпедных аппаратов уменьшили в числе до трёх.

Бронирование

Вследствие введения в проект ещё одной палубы корабли получили увеличенную высоту надводного борта, а схема их броневой защиты сочетала наиболее удачные решения «Энсона» и «Трафальгара». Главный пояс длиной 76,2 м прикрывал 2/ 3длины ватерлинии и имел высоту 2,6 м (из них 1,5 м ниже ватерлинии) и перекрывался поперечными траверзами – носовым в 406 мм и кормовым в 356 мм. В процессе обсуждения проекта Уайт высказал пожелание о прикрытии носа от форштевня до цитадели лёгкой бронёй для поддержания скорости при ведении боя на носовых курсовых углах, но по заключению Комитета, конфирмированному Советом, оконечности были оставлены небронированными: подводную броневую палубу в сочетании с подразделением на мелкие отсеки сочли достаточной защитой. На место угольной защиты «Энсона» и 457-мм брони «Трафальгара» «Ройал Соверен» получил верхний пояс из 127-мм гарвеевской брони (на «Рэмиллис», «Рипалс», «Ривендж» и «Ройал Оук» – никелевой стали), за которым располагались угольные ямы значительной глубины. Этого, как считалось, было достаточно для того, чтобы обеспечить разрыв снаряда среднего калибра и предотвратить свободное пробивание борта в этом месте снарядами скорострельных орудий, тогда только входившими в употребление.

Именно это тонкое бронирование (признанное удовлетворительным во время опытов с «Резистенс») стало причиной пространной тирады, которой разразился в адрес новых линкоров сэр Эдвард Рид. Но, как замечал Уайт, Рид мог и не знать о результатах этих опытных стрельб, чтобы на их основе составить правильное мнение относительно того, как будут вести себя в бою тонкие прикрытия из усовершенствованного броневого материала. Выполнение верхнего пояса из плит значительной толщины сильно увеличивало размеры корабля, и Уайт представил альтернативные проекты, показывающие различные варианты расположения бронирования в рамках отведённого веса. Морские офицеры в их оценке расположения элементов броневой защиты отталкивались от своих познаний в артиллерии, однако на тот момент они не имели возможности правильно оценить предложенный баланс качеств.

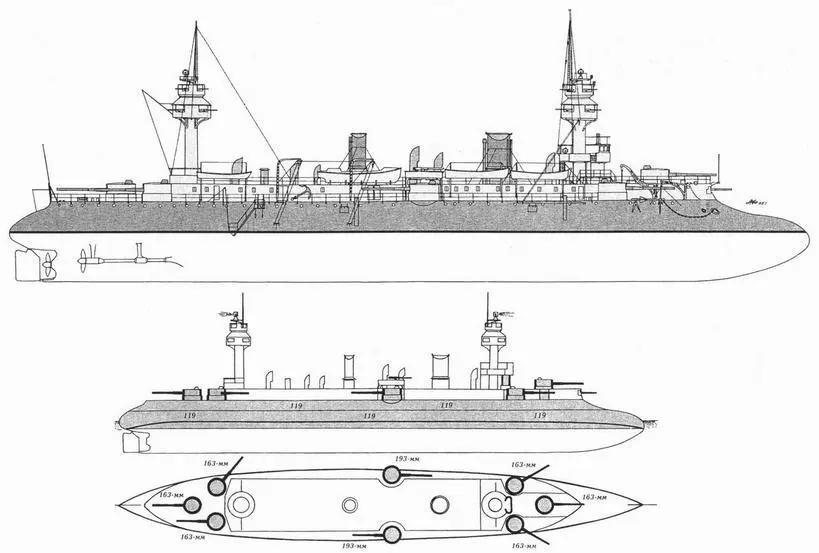

«Дюпюи де Лом».Внешний вид корабля и схема распределения броневой защиты

Средняя палуба не бронировалась за исключением участка под казематами 6" орудий, что было сделано впервые – и то после продолжительных раздумий и дискуссий. Великий французский кораблестроитель М. де Бюсси ввёл небольшую башню для 194-мм и 163-мм орудий на своём знаменитом крейсере «Дюпюи де Лом» (заложен в июле 1888 г.) – подобное решение предлагалась и в одном из альтернативных вариантов «Ройал Соверена». Но Совет традиционно испытывал к башням отрицательное отношение по причине необходимости наличия механизмов для их поворота, которые тогда ещё не поспевали за быстродействием ручных приводов одиночных орудий на центральном штыре, броневая защита которых оставалась неподвижной. Если бы вспомогательную артиллерию установили в башнях, то их оставалось водрузить только на верхней палубе – как это принято повсеместно сегодня [эти строки написаны уже в середине XX столетия. -Ред.] - и британские линкоры 90-х расстались бы со своим самым крупным пробелом -казематами под верхней палубой.

«Дюпюи де Лом»

«Ройал Соверен»

В проекте «Дюпии де Лома» де Бюсси воплотил ещё два заслуживающих внимания решения, позднее оказавших влияние на конструкцию британских линкоров:

1. Полное покрытие надводного борта 102-мм бронёй.

2. Сводчатую защитную палубу, упирающуюся в нижнюю кромку [выделено автором. - Ред.] пояса по ватерлинии вместо того, чтобы перекрывать его по верхней кромке. Из чертежа поперечного сечения корпуса видно, что ниже этой палубы на французском крейсере проходила ещё и отражательная палуба, а пространство между ней и броневой палубой отводилось под угольные ямы, в то время как поверх броневой палубы вдоль бортов (позади пояса по ватерлинии) располагались мелкие отсеки коффердама, наполненные целлюлозой, а за ними – вновь угольные ямы. В теории эта целлюлоза в бою при пробитии борта и заполнении коффердама водой должна была разбухать и наглухо закупоривать пробоину (это действительно подтверждалось результатами масштабных натурных исследований, хоте с большей долей вероятности эта целлюлоза была бы просто снесена за борт при ближних разрывах среднекалиберных фугасных снарядов). Так или иначе, но Королевский флот не решился последовать этому решению, хотя французы в то время охотно доверяли защиту ватерлинии своих кораблей подобной защите.
