Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

Все орудия оснащались и гидравлическими, и ручными приводами. Сектора обстрела составляли: концевых 9,2" орудий – 285°, бортовых 9,2" орудий – 120°, 7,5" орудий – около 110°.

Верхняя броня борта в 152 мм, являвшаяся в прежнем проекте защитой батареи 6" орудий, была сохранена, приняв на себя функцию защиты бортовых башен. В остальном же распределение бронирования осталось прежним.

Машинная установка повторяла «дюков», вес её составлял 2250 т. Корабли сжигали около 23,5 т угля в час на полном ходу и 15 т при ходе 21 уз. Результаты испытаний на полную мощность были следующими:

«Ахиллес» 23977 л.с. 23,50 уз

«Кохрен» 23654 л.с. 23,29 уз

«Натал» 23590 л.с. 23,30 уз

«Уорриор» 23705 л.с. 22,59 уз (по лагу)

Как и предшествующая пара, «ахиллесы» вошли в строй с низкими трубами, дым из которых часто окутывал мостики. Позднее на «Уорриоре» переднюю трубу приподняли выше уровня штурманской рубки – крейсер стал первым крупным кораблём с таким неприглядным силуэтом – впоследствии остальные трубы нарастили до этого же уровня, а затем по этому образцу переоборудовали и три остальных корабля. Введённые в состав флота с мачтами шестового типа и небольшими марсами, подобно «Британии», «Кохрен» и «Уорриор» отличались более высокими мачтами, чем на остальных двух кораблях серии. После Ютландского сражения фок-мачта стала треногой, а на фор-марсе установили контрольно- дальномерный пост.

Вследствие дополнительного веса на верхней палубе и соответствующего уменьшения метацентрической высоты крейсера этой серии оказались устойчивыми орудийными платформами, обычно демонстрируя на стрельбах хорошие результаты. «Ахиллес» возглавлял список самых метких кораблей в 1907 г., а «Натал» в 1909 (тогда крейсер установил новый рекорд, продемонстрировав 12 попаданий из 13 выстрелов, сделанных в течение 105 секунд из 7,5" орудия и 10 попаданий из 11 выстрелов из 9,2" орудия) и 1910 гг.

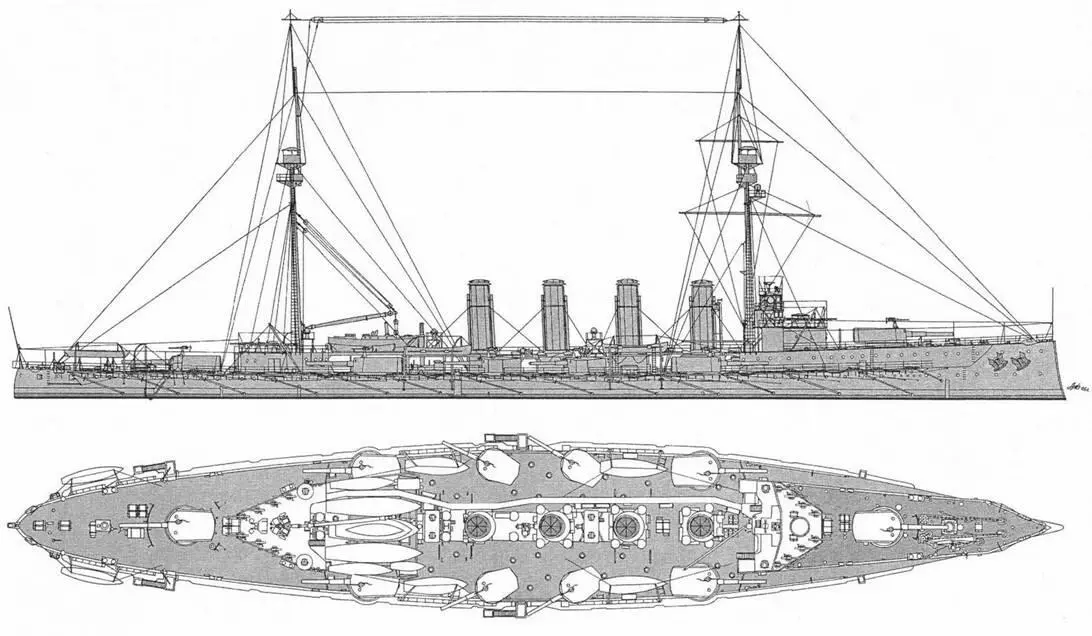

«Кохрен». Внешний вид корабля

Вступил в строй в марте 1907 г., включён в состав 5-й крейсерской эскадры Флота Метрополии. После реорганизации переведён во 2-ю крейсерскую эскадру, где числился до сентября 1917 г. Участвовал в Ютландском сражении. Совместно с вооружённым пароходом «Данди» участвовал в потоплении рейдера «Леопард» 16 марта 1917 г. к северу от Шетландских островов. Прошёл ремонт в феврале-декабре 1918 г., выведен в резерв в Чатеме в качестве учебного корабля кочегаров. Продан на слом в 1920 г.

Вступил в строй в феврале 1907 г., включён в состав 5-й крейсерской эскадры Флота Метрополии. После реорганизации переведён во 2-ю крейсерскую эскадру, где числился до сентября 1917 г. Участвовал в Ютландском сражении. Прошёл ремонт в феврале-декабре 1918 г. Погиб при кораблекрушении в устье Мерси 14 ноября 1918 г.

Введён в строй в 1907 г., включён в состав 5-й крейсерской эскадры Флота Метрополии. После реорганизации переведён во 2-ю крейсерскую эскадру, где состоял до самой свой гибели от внутреннего взрыва в заливе Кроматри 30 декабря 1915 г.

Вступил в строй в 1907 г., включён в состав 5-й крейсерской эскадры Флота Метрополии. После реорганизации переведён во 2-ю крейсерскую эскадру, где состоял до 1914 г. В 1914 г. переведён на Средиземное море, затем зачислен в состав 1 -й крейсерской эскадры Гранд-Флита. Участвовал в Ютландском сражении. затонул ог повреждений, полученных от огня противника 31 мая 1916 г.

(3 единицы, бюджет 1904-1905 гг.) Программой 1904-1905 гг., по которой строился «Лорд Нельсон», также предусматривалась постройка трёх броненосных крейсеров. Им было суждено стать последними крейсерами с артиллерией промежуточного калибра, вошедшими в состав Королевского флота. Конструктивно они являлись увеличенными «Уорриорами» – на 10 футов (3 м) длиннее и на фут шире, осадка же была на фут меньше, а отношение L/B осталось прежним, т. е. 6,5: 1. Корпус «Шэннона» несколько отличался от двух собратьев – он был на фут шире них и имел ещё на фут меньшую осадку: это, однако не дало особых преимуществ, а даже несколько сказалось на скорости.

Это трио можно считать крейсерской версией «Лорда Нельсона» с тем отличием, что парные установки 7,5" орудий для них сочли слишком габаритными и разместили вспомогательный калибр в одиночных башнях. По сравнению с «Уорриором» они имели преимущество в бортовом залпе на три 7,5" орудия, так же как «Лорд Нельсон» имел на борт натри 9,2" орудия больше, чем его предшественник «Кинг Эдуард VII». Противоминная батарея из 16 76-мм пушек представляла собой значительный шаг вперёд по сравнению с предшествующей серией. Эти орудия, первоначально установленные на крыше 9,2" башен, впоследствии перенесли на надстройку.

Строитель Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Дифэнс» Пембрук 22 февраля 1905 27 апреля 1907 апрель 1908 1 362 970

«Минотавр» Девонпорг 2 января 1905 6 нюня 1906 март 1908 1 410 356

«Шэннон» Чатем 2 января 1905 20 сентября 1906 март 1908 1 415 135

Размерения,м 149,4 (158,2 полная) х 22,7 («Шэннон» 23,0) х 7,92 («Шэннон» 7,62)

Водоизмещение,т 14600, в полном грузу – 16100

Вооружение4 9,2750 10 7,5750 16 76-мм (12-фунтовых), 5 457-мм подводных торпедных аппарат

Броня,мм Пояс 152 (в середине) – 102 (в носу) – 76 (в корме), барбеты 178, башни 203-178 (9,2" орудий), 203-152-114 (7,5" орудий), палубы: 25-38, боевая рубка 254

МеханизмыДва комплекта 4-цилиндровых тройного расширения. Мощность 27000 л.с., 2 вала, скорость хода 23 уз Котлы: системы Ярроу или Бабкок/Уилкокс

Запас топлива,т 950 («Шэннон»), 1000 («Минотавр» и «Дифэнс»>/2060 уголь, 750 нефть

Дальность,миль 2920 20,5-узловым ходом, 8150 10-узловым ходом

Экипаж,чел. 755

КонструкторЭ.Н…Муни

Броневая защита воспроизводила «Уорриор», но без полосы брони в 152 мм между средней и верхней палубой, а подача боезапаса проходила внутри шахт из 178-мм брони (выше поясной защиты).

«Минотавр» получил котлы системы Бабкок/Уилкокс, а оба его собрата – Ярроу. К этому времени оппоненты водотрубных котлов полностью растеряли своё былое влияние, так что компромиссные смешанные установки из котлов двух типов были отставлены в пользу исключительно водотрубных.

«Дифэнс» 27570 л.с. 22,90 уз

«Минотавр» 27856 л.с. 23,01 уз

«Шэннон» 28533 л.с. 22,49 уз

«Дифэнс». Схема распределения броневой защиты

Отличавшейся формой корпуса «Шэннон» не дал ожидаемой прибавки в скорости, недобрав в своему расчётному ходу пол-узла. Первоначально установленные невысокие трубы в 1909 г. нарастили на 4,5 м, однако полученная дополнительная тяга, хотя и дала прибавку в мощности, практически не сказалась на скорости.
