Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

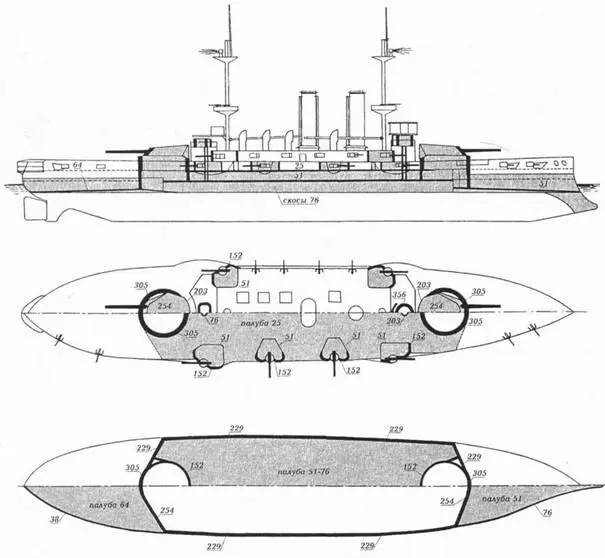

«Формидэбл». Схема распределения броневой защиты

Сравнительно с «Маджестиком», применение водотрубных котлов позволило увеличить мощность с 12000 л.с. при форсированном дутье до 15000 с натуральной тягой, что выразилось в увеличении скорости с 17 до 18 уз – считалось, что в реальных условиях разница в ходе достигнет двух узлов. При 30-часовом испытании с 4/5 полной мощности все три одноклассника преодолели отметку 11600 л.с., показав 16,8 – 17,5 уз и достигли на 8-часовом пробеге на полную мощность (порядка 15000 л.с.) значения в 18,2 уз.

Хотя в целом считавшиеся весьма хорошо управляемыми кораблями, они страдали от неудобств, привносимых вращающимися внутрь винтами – это нововведение, повышавшее КПД движителя, дававшее прибавку в скорости и уменьшавшее расход угля, приводило к большим неудобствам при маневрировании в гаванях на малых ходах, поскольку препятствовало выносу кормы при движении с места: вместо этого корабль начинал двигаться всем бортом. При метацентри- ческой высоте 1,36 м в грузу полный период качки равнялся 14 сек, а предел остойчивости приходился на угол крена 65,2°.

Ещё одним отличием этого трио от предшественников было то, что рулевые двигатели располагались в машинных отделениях, в качестве приводов вентиляторов и кормового шпиля применили электродвигатели, что позволило не тянуть в корму паропроводы. Перекладка руля производилась дистанционным приводом, управление которым дублировалось с пяти различных постов (ранее действовали посредством валопередачи), а громкоговорящая связь заменила прежние голосовые трубы.

Для кораблей предполагались бесштоковые якоря – первый практический опыт испытания этой модели последовал в 1901 г., когда «Формидэбл» целых три дня удерживался в бурю у Спитхэда на единственном таком якоре. Однако оснащение ими затянулось до проектирования линкоров серии «Дункан».

По внешнему виду они напоминали утяжелённые «канопусы» с более свободно расставленными трубами и двумя дополнительными 76-мм пушками в бортовой батарее. В 1916 г. уцелевшему «Имплекэблу» зашили порты 6" орудий на средней палубе, четыре орудия с которой перенесли палубой выше на место 76-мм пушек противоминной батареи, откуда они вели огонь через широкие проёмы, прикрытые лишь лёгкими щитами – эта важная переделка позволила действовать в свежую погоду по крайней мере восьми орудиям (правда, весовые ограничения не позволили заключить эти пушки в полноценные броневые казематы, как то последовало на «соверенах»). Число 76-мм орудий сократилось до восьми – их перенесли на навесную палубу, а из 47-мм пушек оставили лишь две, для салютов.

При установке системы контроля огня марсы на обеих мачтах превратили в закрытые, а прожекторная площадка на фок-мачте была развита вперёд по длине. Ввод в строй «Формидэбла», «Иррезистэбла», «Венерэбла» и «Альбиона» задержался по причине ликвидации в 1899-1900 гг. компаний «Моделей, сан энд Филд» и «Эрл'с К°», изготавливавших для них механизмы. Вообще следует отметить, забастовки на машиностроительных заводах, задержки в процессе освоения технологий производства крупповской брони и котлов Бельвиля, затягивали достройку большинства кораблей в то время.

Поднял вымпел в Портсмуте 10 октября 1902 г. и был отправлен на Средиземное море, где оставался до апреля 1908 г. (система контроля огня установлена в процессе ремонта на Мальте в декабре 1904 – апреле 1905 г.). затем вернулся в Англию и был зачислен во Флот канала. Ремонт в Чатеме в августе 1908 – апреле 1909 г. В апреле-июне 1909 г. в составе 1-й дивизии Флота Метрополии, затем в составе Атлантического флота (июнь 1909 г. – май 1912 г.). Ремонт в Гибралтаре. Включён в состав 5-го флота (V линейная эскадра в Норе) с уменьшенным экипажем; в августе-октябре 1912 г. проявились серьёзные дефекты в котлах, как результат интенсивных и продолжительных плаваний при нехватке кочегаров. В 1912-1914 г. в составе V линейной эскадры. С началом Первой мировой войны продолжал состоять в V эскадре, патрулировал в Ла-Манше. Торпедирован U-24 в разыгравшуюся погоду; погибло 35 офицеров и 512 нижних чинов из 780 находившихся на борту.

Вступил в строй в Чатеме 4 февраля 1902 г. и отправлен на Средиземное море, где проходил службу до 1908 г. (3 марта 1902 г. столкнулся в тумане с норвежским пароходом «Клайв», получил значительные повреждения; 9 октября 1905 г. выскочил на мель на Мальте, временный ремонт). Система контроля огня начата установкой в 1905-1906 гг. Ремонт на Мальте в октябре 1907 г. – январе 1908 г. С января 1908 г. в составе Флота канала (столкновение в тумане со шхуной 4 мая 1.908 г., без повреждений; вины линкора не усмотрено) до 1909 г., когда корабль присоединён к 1-й дивизии Флота Метрополии. В мае 1910 г. экипаж уменьшен до основного, в июне 1910 – феврале 1911 г. прошёл ремонт в Чатеме, затем переведён в Норскую дивизию Флота Метрополии. В августе 1911 г. присоединён к Портсмутскому отряду Флота Метрополии, в ноябре ушёл на Тайн, где его команда привлекалась к сдаточным испытаниям «Монарха». С марта 1912 г. в Девонпоргской дивизии Флота Метрополии. В 1912-1914 гг. вV линейной эскадре. С началом войны участвовал в патрулировании Ла-Манша, в феврале 1915 г. отправлен в Дарданеллы, где включён в состав 2-й линейной дивизии. Участвовал в бомбардировках 26 февраля и далее вплоть до 18 марта, когда в 4 ч 15 мин пополудни наткнулся на мину, был оставлен командой, снесён в зону досягаемости артиллерии фортов и к 7 ч 30 мин потоплен.

«Формидэбл». Общее расположение (1904):

1 – котлы; 2 – машинные отделения; 3 – снарядные погреба; 4 – зарядные погреба; 5 – барбеты 12" орудий; 6 – дымоходы; 7 – вентиляционные шахты машинных отделений; 8 – рулевой отсек; 9 – отсеки торпедных аппаратов; 10 – боевая рубка; 11 – носовые коффердамы; 12 – шпилевые отсеки.

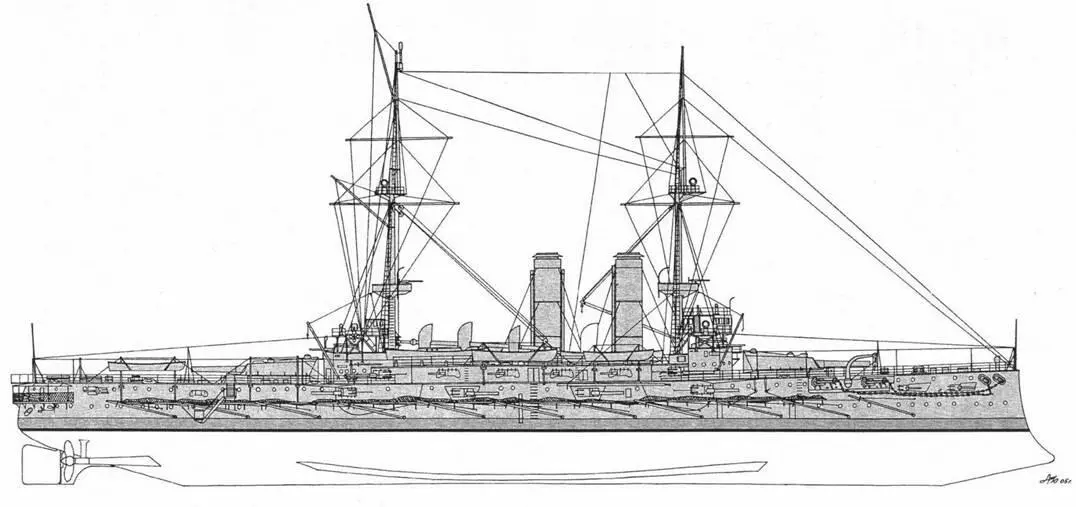

«Формидэбл». Внешний вид корабля на момент вступления в строй

Вступил в строй в Девонпорте 10 сентября 1901 г. и отправлен на Средиземное море, где оставался до мая 1908 г. (первичные работы по установке системы контроля огня проведены в 1904-1906 гг.). 12 июля 1905 г. произошёл взрыв котла: двое убитых, много раненых; такой же случай повторился 16 августа 1906 г. Ремонт в Чатеме в 1908-1909 гг. (система контроля огня закончена установкой). В составе Флота канала с февраля 1909 г. В апреле 1909 г. – 1-я дивизия Флота Метрополии. Переведён на Атлантику, где оставался с июня 1909 по май 1912 г. Включён в состав III линейной эскадры
