Оскар Паркс - Линкоры британской империи. Часть VI. Огневая мощь и скорость

Другим серьезным недостатком обоих проектов было то, что башни, расположенные группой на концах корабля, представляли собой хорошую мишень. Хотя на длинных боевых дистанциях броня башен и казематов будет непробиваема, все-таки с такими хорошими мишенями вероятность взрыва тяжелых снарядов в близости от визиров и орудийных портов значительно увеличивается, и возрастает опасность для орудийных наводчиков, прицелов и даже для дульной части ствола орудий.

На первых двух заседаниях Уаттс предложил вернуться к типу «Лорд Нельсон», увеличив вооружение. Он предлагал установить четыре 12-д и восемнадцать 9,2-д орудий, три 9,2-д пушки расположить в казематах ниже дульных жерл спереди и сзади 12-д башен и по три пары с каждого борта, или, как альтернативный вариант, четыре 12-д и шестнадцать 9,2-д в четырех парах на траверзе. Однако в Совете Адмиралтейства это предложение не нашло поддержки.

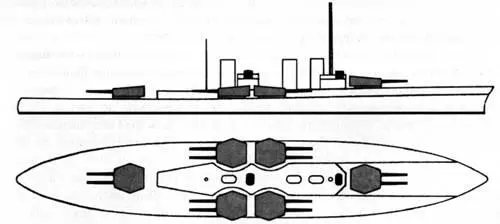

Проект «D» линейного корабля. 520x84x27,25 фт = 19 000 т, 12 12-д, 21 уз.

На последующих заседаниях проект «G» был отвергнут из-за расположения башен в одну линию, по причине воздействия дульных газов и ухудшения мореходных качеств, хотя он обеспечивал хорошую концентрацию огня по оси и по траверзу. Во всех этих трех проектах группа башен имела общий каземат, в котором не было броневых переборок между основаниями барбетов, так что одно попадание снаряда могло вывести все шесть орудий из строя, а ведение артиллерийской стрельбы на дальних дистанциях не всегда возможно в условиях Северного моря.

Проект броненосца «D» с таким же вооружением, как в предыдущих проектах, но с водоизмещением на 2 000 т. меньше, был в общем приемлемым, кроме довольно ограниченной высоты надводного борта.

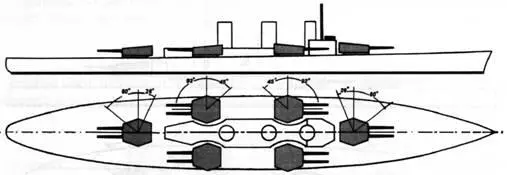

Проект «D.1» линейного корабля 520x84x27 фт = 18 500 т, 12 12-д, 21 уз. Турбина

Вариант этого проекта «D.1» предлагает более высокий полубак, хотя бортовые башни расположенные на одном шпангоуте, смещены ближе к середине корабля с прилегающими орудийными и снарядными погребами. Это расположение позволяет сэкономить 500 т, но снова соображения последствий воздействия дульных газов были против этого проекта.

В проекте «D.2» с полубаком и с бортовыми башнями, расположенными дальше друг от друга на бимсе, углы наведения были такие же, как в «D», с таким же вооружением. Но направление дульных газов показало, что единственное расположение, дающее лучшие результаты, которое предложил Принц Льюис, это заменить две башни, расположенные по бортам, одной в диаметральной плоскости. Бортовой огонь таким образом увеличивался до максимума. Последующий проект «Н» был вызван этим изменением, и Комитет принял его 15 января 1905 г. как основной, на базе которого будущий корабль будет разработан в деталях.

Проект «Н» линейного корабля 490x83x26,5 фт = 17 850 т, 10 12-д, 21 уз. Турбины

Главные характеристики проекта были обсуждены детально, и были приняты следующие решения:

Вследствие недостатков паровых машин фактическая скорость боевых кораблей была не более 14 уз; и не было в мире флота, способного идти под парами в течение восьми часов на полной мощности. Фишер понимал, только полный переход на турбины Парсонса мог бы обеспечить полную паропроизводительность. Преимущества турбин были ярко описаны адмиралом Бэйконом и усилены высоким положением Первого Морского Лорда (Лорд Фишер, т.1, стр. 265):

«Когда военный корабль, оборудованный поршневыми паровыми машинами, шел под парами на полной скорости, машинное отделение было всегда болотом. Вода покрывала доски пола и плескалась почти везде. Офицеры надевали непромокаемую одежду, чтобы не промокнуть до нитки. Вода нужна была, чтобы сохранить прохладу. Более того, шум был оглушительный; настолько, что телефоны были бесполезны и даже переговорные трубы имели сомнительную ценность. На «Дредноуте», когда он шел на полной скорости, можно было определить, что двигатели работали, только взглянув на измерительные приборы. Все машинное отделение было настолько чистым и сухим, как будто корабль стоял на якоре, и не слышно было даже слабого жужжания».

Только два или три миноносца были оборудованы в качестве эксперимента турбинами, и малый крейсер «Аметист» (14 000 л.с.) был еще в стадии строительства, когда Комитет Проектирования собрался, чтобы обсудить этот вопрос. Члены Комитета сравнивали турбины с паровыми машинами, но сэр Чарлз Парсонс смог убедить, что его энергетическая установка удовлетворяет всем требованиям. Турбины работали на четыре вала, внутренние валы были установлены близко к рулям, так чтобы поток воды омывал их и усиливал поворотный момент. Переход на турбины позволял получить экономию веса 1 000 т и 100 000 фунтов стерлингов стоимости. Турбины Парсонса были такой же эпохальной отличительной чертой «Дредноута», как и орудия большого калибра.

Пост управления артиллерийским огнем находился высоко на мачте над носовой дымовой трубой, и вибрация уменьшалась до минимума. Рассматривалась мачта легкой конструкции, способная стоять без опор, а также еще девять вариантов с кранами для работы со шлюпками. В итоге была принята тяжелая тренога как наиболее безопасная, жестко закрепленная и прочная.

Должны быть цельными, без дверей и отверстий, за исключением отверстий для паропроводов, труб гидравлической системы и электрических кабелей.

20 новых 3-д орудий, 18 из которых в открытых установках, считались более эффективными, чем 14 4-д за щитами. Противоминные пушки устанавливались на вершинах башен и надстройке.

Так как снарядные погреба не могут быть размещены более чем на 15 фт от бортов корабля, было решено для 2-2,5 д. защиты крюйт-камер и снарядных погребов перераспределить весовую нагрузку за счет уменьшения ее в другом месте, в конечном итоге толщина брони казематов уменьшилась с 12-10 д. до 11-8 д., а броневая защита башен – с 12 до 11 д. Также отказавшись от броневой карапасной палубы в районе крюйт-камер, стало возможным установить противоминную переборку, как на русском «Цесаревиче». Этот корабль был торпедирован много раз японскими минами Уайтхеда, но без серьезных повреждений, был приведен в базу и отремонтирован. Предложение сократить бронирование башен поступило от кэптэна Джеллико, который указывал, что хотя 12-д сталь могла быть более прочной чем обычная, не было проведено испытаний, которые показали бы, сможет ли башня выдержать прямое попадание, которое вполне вероятно в современных условиях ведения боя.
