Оскар Паркс - Линкоры британской империи. Часть VI. Огневая мощь и скорость

Принятое на флоте дистанционное управление прожекторами значительно изменило силуэт, когда в 1914 г. прожектора были перегруппированы на платформах вокруг оснований мачт и дымовых труб. В 1917 г. новый способ установки был принят на всем флоте: прожектора располагались в башенках и при необходимости могли подниматься. Наблюдение осуществлялось через смотровые отверстия на нижнем уровне, которые защищали от ослепляющего света прожекторов. На «Беллерофонах» прожектора были сгруппированы вокруг второй дымовой трубы по три на разных уровнях. Дополнительный мостик и посты управления прожекторами производили впечатляющий эффект.

Механизмы и котлы были как на «Дредноуте», но вместимость угольных ям уменьшили на 252 т и теперь она составляла 2 648 т. Вместимость нефтяных цистерн сократили на 278 т (до 842 т), а патентованное топливо увеличили на 50 т (до 170 т). В итоге дальность плавания сократилась на 760 миль при скорости 18 уз (до 4 250 миль) и на 900 миль при скорости 10 уз (до 5 720 миль). Расход угля при плавании в течение 24 ч. со скоростью 9,5 уз составлял 360 т.

Корабли этого класса могли служить абсолютным воплощением преимуществ турбинной установки, поскольку они имели скорость, даже превышающую проектную скорость «Дредноута».

Мощность механизмов, л.с. Расход угля, фунт на 1 л.с. Скорость, уз

«Беллерофон» 21,8 (позже 22,1)

«Сьюперб» 25 400 1,38 21,64

«Тэмерэр» 24600 1,74 22,07 (максимальная)

Построен в Портсмуте (с декабря 1906 г. по февраль 1909 г.). Вступил в строй в феврале 1909 г. вошел в составе Флота Метрополии. С апреля 1909 г. по май 1912 г. в составе 1-й эскадры Флота Метрополии. 26 мая 1911 г. столкнулся с «Инфлексиблом» в Портлэнде. В мае 1912 г. в составе 1-й эскадры линкоров Флота Метрополии.

После начала Первой мировой войны в августе 1914г. вошел в состав 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1919 г. выведен в резерв. Переоборудован в учебный корабль. По условиям Вашингтонского договора в ноябре 1921 г. продан на слом.

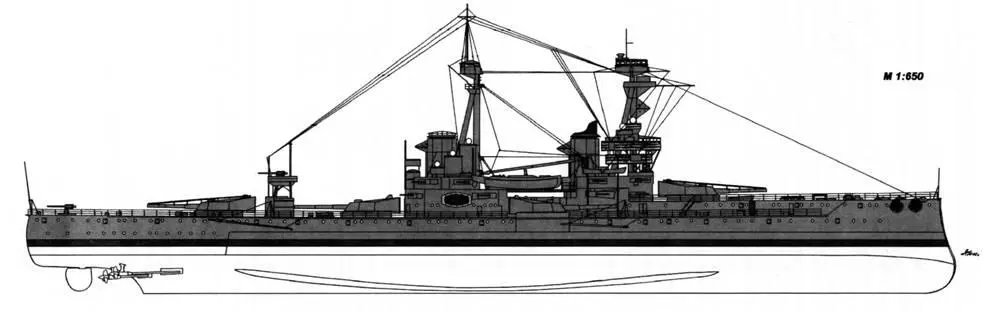

«Беллерофон». Внешний вид корабля по состоянию на 1918 г.

Построен в Эльсвике (с февраля 1907 г. по май 1909 г.). Вступил в строй 29 мая 1909 г. в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии.

Во время войны служил в составе 1-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Был флагманским кораблем 4-й эскадры линкоров под командованием контр-адмирала А.Л.Даффа. Повреждений не по-лучил. В 1918 г. переведен в Средиземноморский флот после капитуляции Турции. Был флагманом флота союзников в Дарданеллах (флаг вице-адмирала Гоу-Кэлсорпа). В 1919 г. выведен в резерв. Переоборудован в учебный корабль. Выведен из списков флота по условиям Вашингтонского договора. Использовался как корабль-мишень. Продан на слом в декабре 1922 г.

Построен в Девонпорте (с января 1907 г. по май 1909 г.) Вступил в строй в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии. Во время войны служил в составе 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1918 г. в составе Средиземноморского флота. В 1919 г. служил в качестве учебно-тренировочного корабля для кадетов. По условиям

Вашингтонского договора, продан в декабре 1922 г. на слом.

Представляя смету на кораблестроительную программу 1907-08 гг., Первый Лорд Твидмоус заявил, что в этом году выделены деньги на строительство двух новых кораблей типа «Дредноут» или трех в том случае, если на конференции в Гааге будет достигнуто соответствующее соглашение между морскими державами. Поскольку на Гаагской конференции не было принято решений, ограничивающих морское вооружение, в 1908 г. заложили три линкора типа «Сен-Винсент».

Место постройки Заложен Спущен на воду Введен в строй Стоимость, ф.ст.

«Коллингууд» Девонпорт 03.02.1908 07.11.1908 04.1910 1 731 640

«Сен-Винсент» Портсмут 30.12.1907 10.09. 1908 05.1910 1 754 615

«Вэнгард» «Виккерс» 02.04.1908 22.02.1909 02.1910 1 607 780 (включая орудия)

Размерения,фт 500 (536) х 84 х 25,3 (28,7) = 19 250 т

Водоизмещение,т нормальное 19 560 в полном грузу 23 030

Вооружениеорудия: 10 12-д/50 кал 20 4-д/50 кал 4 3-д (зенитные) торпедные аппараты (18-д подводные): 2 бортовых 1 кормовой торпеды: 14 18-д 6 14-д (катерные)

Бронирование,д пояс 10-8-7

Механизмытурбины Парсонса 24 500 л.с., проектная скорость 21 уз., 4 вала: «Коллингууд» – фирмы «Хауторн Лэсли» «Сен-Винсент» – завод Скотта «Вэнгард» – фирмы «Викерс» Котлы 18: «Коллингууд» – фирмы «Ярроу» «Сен-Винсент» и «Вэнгард» – фирмы «Бабкок и Вилкокс»

Запас топливаугля – 900/2 800; нефть -940; патентованное топливо – 190

Дальность плавания, мили 6 900 10-уз ходом; 4 250 18,7-уз ходом

Экипаж758 чел.

КонструкторыИ.Н.Муней, А.М.Уортингтон

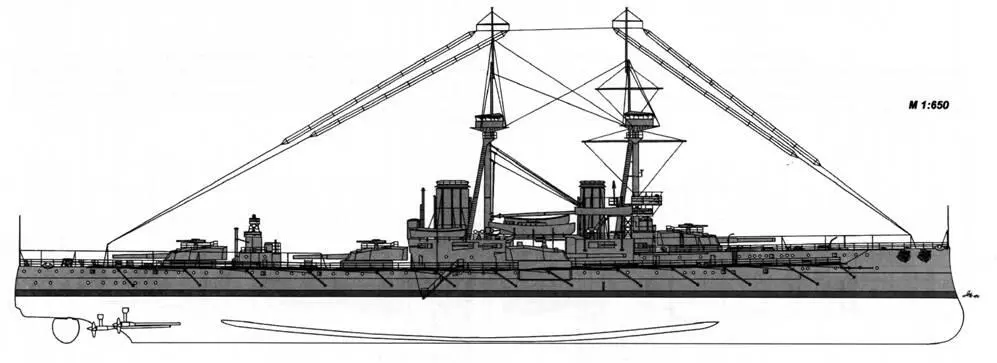

«Коллингууд». Внешний вид корабля по состоянию на 1910 г.

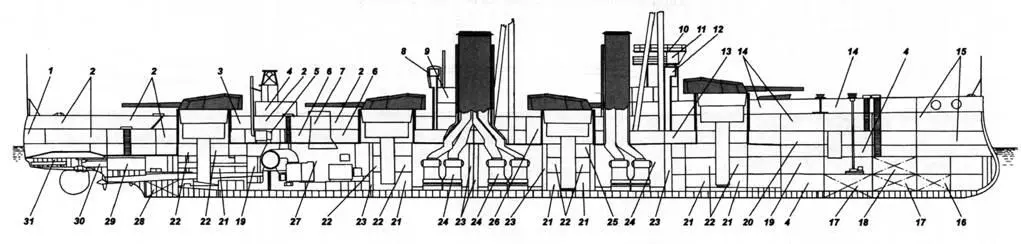

«Коллингууд». Продольный разрез:

1 – малярная кладовая; 2 – кубрики команды; 3 – погреб боевых частей торпед; 4 – провизионные кладовые; 5 – отсек вспомогательного котла; 6 – корабельные мастерские; 7 – вентиляционные шахты МО; 8 – кормовая (резервная) боевая рубка; 9-радиорубка; 10-ходовой мостик; 11 – ходовая рубка; 12- носовая боевая рубка; 13- центральный артиллерийский пост; 14- каюты офицеров; 15 – кладовые различного назначения; 16 – носовая дифферентная цистерна; 17 – цистерны пресной воды; 18 – цепной ящик; 19 – отсеки бортовых ТА; 20 – пункт оказания медицинской помощи; 21 – погреба 12-д снарядов; 22 – погреба 12-д зарядов; 23 – поперечные угольные ямы; 24- КО; 25 – отсек главного распределительного щита; 26 – вентиляционные шахты КО; 27 – МО; 28 – кормовая дифферентная цистерна; 29 – отсек механизмов рулевого привода; 30 – румпельное отделение; 31 – отсек кормового ТА. переборки 8-5-4 барбеты 9-5 башни 11 боевая рубка 11 и 8 сигнальная башня 3 коммуникационные трубы 5-4 палубы: главная 1,5-0,75 средняя 1,75 нижняя 1,5 (на скосах 3)

Особенности:

1) возврат к тонкой листовой обшивке по ватерлинии в районе оконечностей;

2) первые линкоры с 12-д орудиями 50-го калибра.

Эти корабли более или менее повторяли тип «Беллерофон», но главное вооружение состояло из орудий 50-го калибра, что привело к некоторому увеличению длины и ширины, сглаженному уменьшением осадки, и увеличению на 650 т номинального водоизмещения и на 760 т фактического. Тем не менее, новое соотношение длины и ширины позволяло легче развить скорость – полная скорость 21 узел достигалась увеличением мощности только на 1 500 л.с.
